Fault diagnosis of planetary gearbox based on multi-information fusion and convolutional neural network
-
摘要: 基于机器学习的行星齿轮箱故障诊断方法依赖人工选择特征向量，而特征向量选择的优劣很大程度上决定了诊断方法的准确率。卷积神经网络（CNN）能自动提取特征，但用于行星齿轮箱故障诊断时难以通过单一振动信号对故障做出精确诊断。针对上述问题，提出了一种基于多信息融合和CNN的行星齿轮箱故障诊断方法。对行星齿轮箱的三向（水平径向、垂直径向与轴向）振动信号和声音信号进行数据层融合，将一维的振动信号和声音信号通过并联方式整合为一个二维信号；将二维信号作为CNN的输入，利用多个卷积层和最大池化层进行深度特征提取和信息过滤，最终通过Softmax分类器实现故障分类。搭建了行星齿轮箱故障诊断实验台，采集不同转速和负载工况下行星齿轮箱正常和故障状态的振动信号和声音信号，并输入CNN中进行训练和验证。在相同条件下选取水平径向振动信号、垂直径向振动信号、轴向振动信号、声音信号4种单源信息分别与CNN相结合的方法进行对比，以验证基于多信息融合和CNN的行星齿轮箱故障诊断方法的优越性，实验结果表明：轴向振动信号+CNN和声音信号+CNN 2种方法的故障识别准确率分别为74.07%和75.13%；水平径向振动信号+CNN和垂直径向振动信号+CNN 2种方法的故障识别准确率分别为89.70%和87.09%；基于多信息融合和CNN方法的收敛速度最快，故障识别准确率最高，为93.33%。Abstract: The fault diagnosis method of planetary gearbox based on machine learning relies on the artificial selection of the eigenvectors. The quality of eigenvectors selection largely determines the accuracy of the diagnosis method. The convolutional neural network (CNN) can extract characteristics automatically. But it is difficult to accurately diagnose the fault from a single vibration signal when it is used for the planetary gearbox fault diagnosis. To solve the above problems, a fault diagnosis method of planetary gearbox based on multi-information fusion and CNN is proposed. The method performs data layer fusion on three-dimensional (horizontal radial direction, vertical radial direction and axial direction) vibration signals and sound signals of the planetary gearbox. The one-dimensional vibration signals and sound signals are integrated into two-dimensional signals in a parallel connection mode. The two-dimensional signals are used as the input of CNN. The multiple convolutional layers and maximum pooling layers are used for depth characteristic extraction and information filtering. Finally, the Softmax classifier is used to achieve fault classification. The fault diagnosis experiment platform of the planetary gearbox is built. The vibration signals and sound signals of normal and fault states of the planetary gearbox under different speed and load conditions are collected and input into CNN for training and verification. Four single-source information of horizontal radial vibration signal, vertical radial vibration signal, axial vibration signal and sound signal are selected under the same conditions and combined with CNN respectively for comparison. The experiment is used to verify the superiority of the fault diagnosis method for planetary gearbox based on multi-information fusion and CNN. The experimental results show that the fault identification accuracy of the two methods of axial vibration signal+CNN and sound signal+CNN is 74.07% and 75.13% respectively. The fault identification accuracy of the two methods of horizontal radial vibration signal+CNN and vertical radial vibration signal+CNN is 89.70% and 87.09% respectively. The method based on multi-information fusion and CNN has the fastest convergence speed and the highest fault identification accuracy, which is 93.33%.
-
0. 引言
矿井环境中依靠人工照明，监控图像亮度和对比度往往均较低，部分图像亮度分布不均，近光源处较亮，远光源处较暗。因此，矿井图像增强对实现矿井智能视频监控非常重要[1]。当前常用的矿井图像增强方法主要有直方图均衡化[2]、基于Retinex理论方法[3]、基于同态滤波方法[4]、基于小波分析方法[5]等。直方图均衡化往往导致局部图像欠增强和过增强问题。对此，S. F. Tan等[6]对图像直方图进行阈值分割，再分别进行直方图均衡化处理；D. Singh等[7]提出双平台直方图均衡化方法，在进行直方图均衡化之前，以阈值调整频次较小和较大的灰度级，具有较好的鲁棒性，但会产生部分颜色失真。在基于Retinex理论方法方面，Guo Xiaojie等[8]采用三通道的最大值对光照图像进行估计，然后采用结构先验对估计值进行优化，以增强图像亮度和对比度，但效果仍有待提升；李晓宇等[9]针对Retinex算法存在的色彩失真和光晕模糊问题，采用自适应快速引导滤波将图像分解为照度分量和反射分量，采用Sigmoid函数对照度分量进行均衡化，对反射分量进行非线性拉伸，但在亮区产生过增强问题[10]。基于同态滤波方法对暗区的亮度提升不够，且图像细节容易丢失。对此，邵小强等[11]将经同态高通滤波和同态低通滤波的矿井图像加权融合，并采用对比度受限的直方图均衡化校正图像亮度。龚云等[12]针对同态滤波涉及参数较多、难以适用于不同矿井图像的问题，提出基于单一参数同态滤波的井下图像增强方法，对图像的亮度分量进行自适应Gamma校正，提高同态滤波对高光区和阴影区的适用性。基于小波分析方法具有多分辨率分析能力，但对边缘保持和细节增强缺乏鲁棒性。对此，唐守锋等[13]将小波变换与基于多尺度引导滤波的Retinex算法结合，对图像的高频分量进行小波阈值去噪，对低频分量进行非线性校正以提升亮度。
为了在有效提升矿井图像亮度和对比度的同时，避免图像欠增强和过增强，本文在上述研究基础上，提出了基于多尺度局部直方图均衡化的矿井图像增强方法：将矿井低照度图像由RGB颜色空间转换到HSI颜色空间，采用双边滤波将亮度分量分解为光照图像和反射图像，对光照图像进行多尺度分块并分别进行局部直方图均衡化，对反射图像进行方向梯度增强。实验结果验证了该方法的有效性和实用性。
1. 矿井图像增强方法
基于多尺度局部直方图均衡化的矿井图像增强流程如图1所示。将矿井低照度RGB图像转换到HSI颜色空间，得到色调分量、饱和度分量和亮度分量；采用双边滤波对亮度分量进行Retinex分解，得到光照图像和反射图像；对光照图像进行多尺度划分，并对划分出的各图像块分别进行直方图均衡化；采用方向梯度算子对反射图像进行边缘提取，并将提取到的边缘图像与反射图像融合；将增强后的光照图像和反射图像进行Retinex反变换，得到增强后的亮度分量，并将其联合色调分量和饱和度分量转换至RGB颜色空间，生成最终的增强图像。
![]()
图 1 基于多尺度局部直方图均衡化的矿井图像增强流程Figure 1. Flow of mine image enhancement based on multi-scale local histogram equalization1.1 颜色空间转换与Retinex分解
HSI颜色空间中的亮度分量与色彩信息（色调分量和饱和度分量）相互独立，对亮度分量的处理不会影响颜色成分，因此将矿井RGB图像转换至HSI颜色空间更适于图像处理[14]。二者转换公式为[15]
$$ I = \frac{{R + G{\text{ + }}B}}{3} $$ (1) $$ S = 1 - \frac{{3\min (R,G,B)}}{{R + G{\text{ + }}B}} $$ (2) $$ H = \left\{ \begin{gathered} \theta \;\;\;\;\;\;\;\;\;\;\;\;\,G \geqslant B \\ 2{\text{π}} - \theta \;\;\;\;G < B \\ \end{gathered} \right. $$ (3) $$ \theta = \arccos \frac{{R - G + (R - B)}}{{2\sqrt {{{(R - G)}^2} + (R - B)(G - B)} }} $$ (4) 式中：I，S，H分别为HSI颜色空间的亮度、饱和度、色调分量；R，G，B分别为RGB颜色空间的红、绿、蓝三原色分量。
Retinex理论认为，图像颜色不受光照条件的影响，而取决于物体对光照的反射特性，因此，可将图像看作是光照与物体对光照的反射相互作用的结果[16]，即
$$ {{I}}={{L}} {{F}} $$ (5) 式中：L为光照图像；F为反射图像。
为了简化计算和方便提取反射图像F，将式(5)转换到对数域，即
$$ {\rm{ln}}{{I}}={\rm{ln}}{{L}}+{\rm{ln}}{{F}} $$ (6) 光照图像L可用滤波器f进行估计：
$$ {{L}}={{f}}({{I}}) $$ (7) 对式(6)进行恒等变换，得到反射图像：
$$ {{F}}={\rm{exp}}({\rm{ln}}{{I}}－{\rm{ln}}{{L}}) $$ (8) 传统的Retinex算法采用高斯滤波估计光照图像，但高斯滤波的各向同性难以表示图像的边缘信息。双边滤波能自动识别图像的平滑区域和细节区域，能更有效地保持图像的纹理边缘信息，使后续的图像增强效果更优。令gi为亮度分量图像中像素i的灰度，Ni(d)为以像素i为中心、大小为d×d的邻域，则双边滤波定义为[17]
$$ f_{\rm{B}}({g_i}) = \dfrac{{\displaystyle \sum\limits_{j \in {N_i}(d)} {W(i,j){g_j}} }}{{\displaystyle \sum\limits_{j \in {N_i}(d)} {W(i,j)} }} $$ (9) 式中W(i，j)为加权系数，由基于空间邻近测度的权值和基于像素相似测度的权值组成。
$$ W(i,j) = \exp \left( { - \frac{{D_{i,j}^2}}{{2\sigma _{\rm{ d}}^2}} - \frac{{|{g_i} - {g_j}{|^2}}}{{2\sigma _{\rm{ r}}^2}}} \right) $$ (10) 式中：Di，j为像素i和像素j的空间距离；σd，σr分别为邻域像素在空间距离上的标准差和在灰度上的标准差。
高斯滤波与双边滤波效果对比如图2所示。可看出高斯滤波能平滑图像的边缘，而双边滤波能自动识别平滑区域和细节区域，实现平滑区域平滑处理和细节区域边缘保持的双重目标。
1.2 多尺度局部直方图均衡化
直接对图像进行直方图均衡化会合并部分频次较小的灰度级，而过度放大频次较大的灰度级，导致图像欠增强和过增强现象[18]。因此，提出多尺度局部直方图均衡化方法，对光照图像进行22k (k为分解尺度)等分，然后分别进行直方图均衡化。参考文献[19]中多尺度小波分解思想，采用小、中、大3个尺度对图像进行划分，即k=2，1，0，分别代表小、中、大尺度。这3个尺度足以表达图像的局部与全局特征，尺度过多，对增强效果的提升很微小，但会指数级地增加计算复杂度，尺度过少则不足以表达图像的细微特征。
假设光照图像为n位图像，共有2n个灰度级，多尺度局部直方图均衡化方法步骤如下。
1） 对光照图像L进行24等分，得到图像块L1t(t=1，2，…，24)，对L1t进行直方图均衡化。
获取图像块L1t的直方图：
$$ {{h}}_{1t} =\{{{{h}}_{1t }(r) | {{h}}_{1t}(r)={\rm{sum}}({{L}}_{1t} { ＝}r), r=0,1, \cdots, 2^{n}-1} \} $$ (11) 式中sum(L1t＝r)为统计图像块L1t中灰度级为r的像素频次。
对直方图h1t进行归一化和均衡化：
$$ h_{1t}'= {{h}}_{1t}/{\rm{sum}}({{h}}_{1t}) $$ (12) $$\begin{split} s_{1t} = & \{{s_{1t}(r) | s_{1t}(0)=h_{1t}'(0), s_{1t}(r)= s_{1t}(r-1)}+ h_{1t}'(r), \\& r =1, 2, \cdots , 2^{n}-1 \} \end{split} $$ (13) 式中：$ h_{1t}' $为L1t的直方图归一化结果；s1t为L1t的直方图均衡化结果。
根据s1t进行灰度级映射，得到增强图像块：
$$ {{L}}_{1t}'={\rm{round}}(s_{1t}(r)×(2^{n}-1)) \quad r=0,1, \cdots ,2^{n}-1 $$ (14) 式中round（·）为四舍五入取整函数。
2） 将上述增强的光照图像进行22等分，得到图像块L2t(t=1，2，3，4)，对L2t进行直方图均衡化。
获取图像块L2t的直方图：
$$ {{h}}_{2t}=\{{{{h}}_{2t}(r) | {{h}}_{2t}(r)={\rm{sum}}(L_{2t}＝r), r=0,1 ,\cdots ,2^{n}-1}\} $$ (15) 对直方图h2t进行归一化和均衡化，得
$$ h_{2t}'= {{h}}_{2t}/{\rm{sum}}({{h}}_{2t}) $$ (16) $$ \begin{split} {{s}}_{2t}= &\{{{s}}_{2t}(r) | {{s}}_{2t}(0)={{h}}_{2t}'(0), {{s}}_{2t}(r)= s_{2t}(r-1)+{{h}}_{2t}'(r), \\& r=1, 2, \cdots , 2^{n}-1 \} \end{split} $$ (17) 式中：$ h_{2t}' $为L2t的直方图归一化结果；s1t为L2t的直方图均衡化结果。
根据s2t进行灰度级映射，得到增强图像块：
$$ L_{2t}'={\rm{round}}(s_{2t}(r)×(2^{n}－1))\quad r=0,1, \cdots ,2^{n}-1 $$ (18) 3） 对上述局部直方图均衡化的光照图像进行全局直方图均衡化，得到多尺度局部直方图均衡化的增强光照图像Le。
对图像进行上述逐尺度的直方图均衡化操作，能够保护频次较小的灰度级不被合并，且对其进行灰度级空间的拉伸，同时对频次较大的灰度级进行控制，避免产生过增强和噪声放大。
1.3 方向梯度增强
井下光照不足，导致图像照度低，且部分暗处的细节信息不能正常获取。为了进一步提升图像对比度，丰富图像的纹理细节，提出8方向梯度算子，如图3所示，可基本识别和表示图像中所有的纹理方向。
分别用8个方向的梯度算子提取反射图像F的方向梯度，然后求其均值梯度，并与反射图像F融合，得到细节增强的反射图像Fe。
$$ {F_{\rm{e}}} = F + \frac{1}{8}\sum\limits_{m = 1}^8 {F \otimes {O_m}} $$ (19) 式中：$ \otimes $为卷积运算符号；Om为方向梯度算子，m=1，2，…，8，分别代表0，45，90，135，180，225，270，315°方向。
将经多尺度局部直方图均衡化的光照图像Le和经方向梯度增强的反射图像Fe转换到对数域并进行Retinex反变换，得到增强的亮度分量Ie。
$$ {I_{\rm{e}}} = \exp (\ln {L_{\rm{e}}} + \ln {F_{\rm{e}}}) $$ (20) 将Ie与色调分量H、饱和度分量S转换至RGB颜色空间，得到增强矿井图像。
2. 实验与结果分析
为了验证本文方法的有效性和实用性，采用本文方法对矿井图像进行增强，并与文献[6]、文献[8]、文献[12]和文献[13]方法进行对比。实验硬件为Intel(R) Core(TM) i9−10900 CPU和16 GiB内存，软件为Windows 10和Matlab 2021a。以煤矿井下实际监控图像（图4）为素材，根据增强图像的视觉效果（亮度、对比度和清晰度）进行主观评价，以信息熵[20]和平均梯度[21]为指标进行客观评价。
$$ e{\text{ = }} - \sum\limits_{J = 0}^{255} {{P_J}\ln {P_J}} $$ (21) $$ {A_{{\rm{g}}}} = \frac{1}{{3{l_1}{l_2}}}\sum\limits_{c \in \{ R,G,B\} }^{} {\sqrt {\frac{{A_{c,x}^2 + A_{c,y}^2}}{2}} } $$ (22) 式中：e为图像的信息熵；PJ为像素取值为J的概率；Ag为图像的平均梯度；l1，l2分别为图像的高度和宽度；Ac,x，Ac,y分别为通道图像c在x方向（水平方向）和y方向（垂直方向）的梯度。
信息熵度量图像的有效信息量，信息熵越大，表示图像的细节信息越丰富；平均梯度度量图像的局部灰度变化，平均梯度越大，表示局部灰度变化越大，图像的对比度越高。
2.1 主观评价
不同方法对矿井低照度图像的增强效果如图5所示。可看出各方法均能在一定程度上改善矿井图像的视觉效果，提升图像的亮度、对比度和清晰度。文献[6]方法对直方图均衡化进行了改进，但经该方法增强的图像强光部分仍产生过增强现象，部分暗处的细节信息未能清晰显示。经文献[8]方法增强的图像亮度不足，隐藏于暗处的部分细节信息未正常显示，同时出现颜色失真，色彩偏淡。文献[12]方法的图像增强效果相对较好，图像保真度较高，但个别区域的光照分布依然不均。经文献[13]方法增强的图像亮度较暗，对比度稍低，部分细节出现轻微的模糊现象。而本文方法一方面借助HSI颜色空间的颜色信息与亮度分量的独立性来保持图像颜色信息不变，另一方面通过小、中、大3个尺度的局部直方图均衡化提升图像亮度和对比度，通过方向梯度增强图像细节信息，使得增强图像亮度充足，避免了过增强问题，且隐藏于暗处的图像信息得以正常显示，对比度较高，细节信息较丰富。
![]()
图 5 不同方法对矿井低照度图像的增强效果Figure 5. Enhancement effect of mine low-light images by different methods2.2 客观评价
经不同方法增强的矿井低照度图像信息熵和平均梯度分别见表1和表2。
表 1 增强图像的信息熵Table 1. Information entropy of enhanced images表 2 增强图像的平均梯度Table 2. Average gradient of enhanced images从表1可看出，经不同方法增强的矿井图像的信息熵均有所提升。经文献[6]方法增强的图像信息熵稍低，与该方法产生过增强、破坏部分图像信息相对应。经文献[8]和文献[13]方法增强的图像信息熵大致相同，均因亮度不足限制了信息熵的提高。经文献[12]方法增强的图像信息熵相对较高，增强图像的细节信息较丰富。经本文方法增强的图像信息熵较其他方法高，其中较文献[12]方法高7.23%，验证了本文方法能显著提升图像的有效信息量。
从表2可知，经不同方法增强的矿井图像平均梯度均有所提高。其中经文献[13]方法增强的图像平均梯度提升最小，结合图5可知该方法的增强图像亮度不足，且图像存在模糊问题，因此对比度较低。经本文方法增强的图像平均梯度提升最大，平均梯度均值较其他方法高31.6%以上，验证了本文方法可显著提升图像对比度和清晰度。
3. 结论
1） 基于多尺度局部直方图均衡化的矿井图像增强方法充分利用HSI颜色空间中颜色分量与亮度分量相互独立的特性，将亮度分量分解为光照图像和反射图像，分别对其进行多尺度局部直方图均衡化和多方向的梯度增强。
2） 实验结果表明，该方法可在避免图像欠增强和过增强的同时，有效提升图像的亮度和对比度，丰富图像的细节信息，较现有图像增强方法具有更优的增强效果。
-
![]()

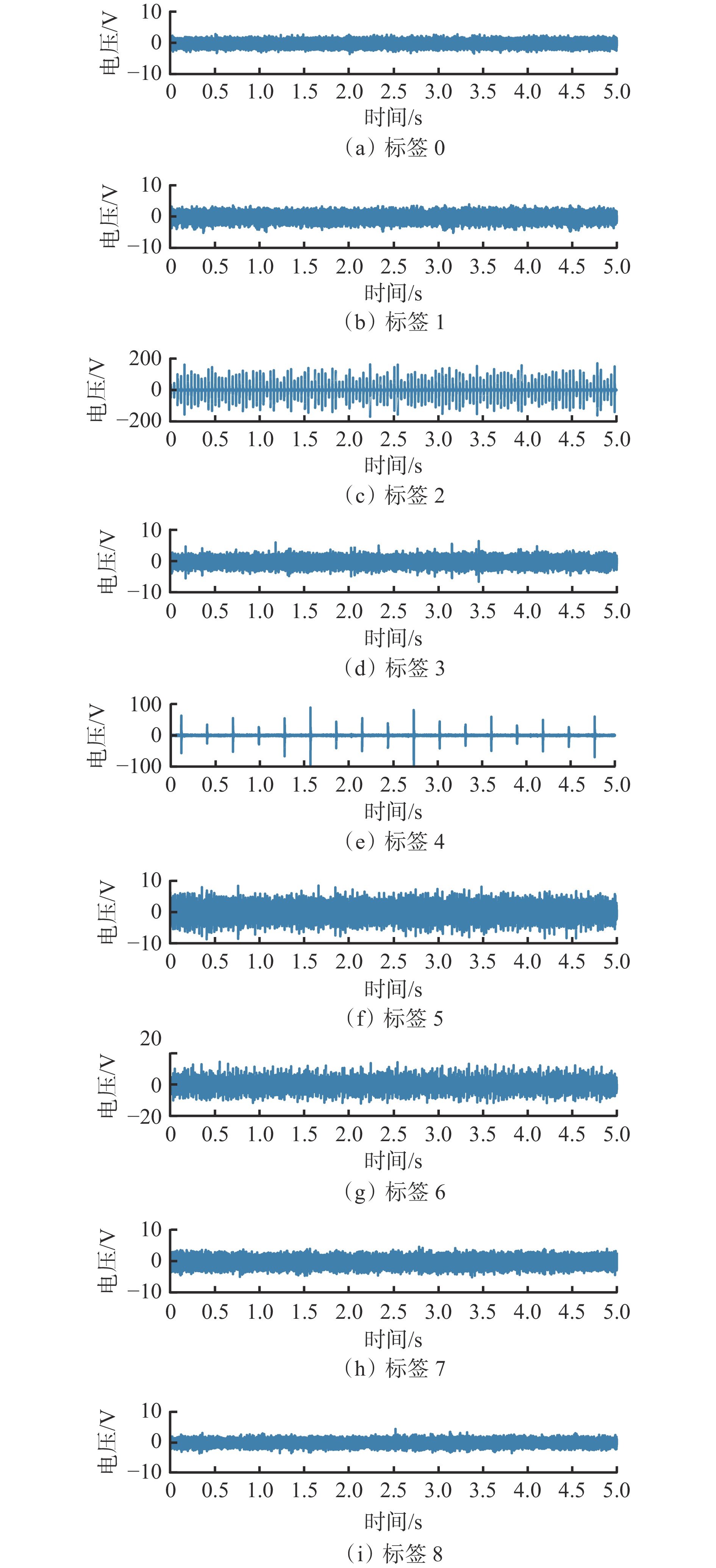

图 4 行星齿轮箱不同状态的振动时域波形
Figure 4. Vibration time domain waveform of planetary gearbox in different status
![]()

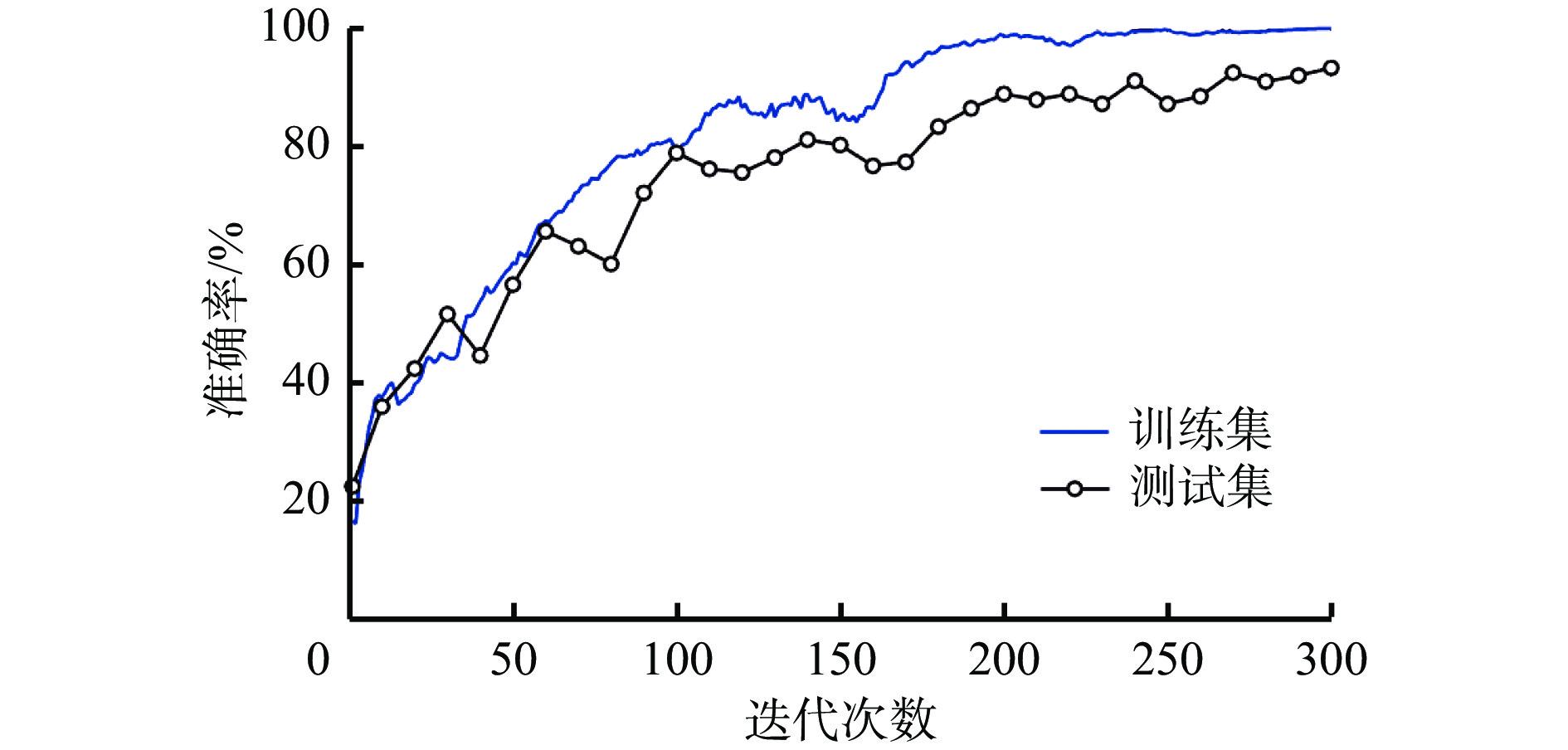

图 5 基于多信息融合和CNN的故障识别准确率
Figure 5. Fault identification accuracy based on multi-information fusion and CNN
![]()
图 6 基于单源信息和CNN的故障识别准确率
Figure 6. Fault identification accuracy based on single source information and CNN
表 1 CNN参数
Table 1 Parameters of CNN
层类型 核尺寸 步幅 核数量 卷积层1 2×7 （1，1） 32 最大池化层1 1×4 （1，4） — 卷积层2 2×7 （1，1） 64 最大池化层2 1×4 （1，4） — 卷积层3 2×7 （1，1） 128 最大池化层3 1×4 （1，4） —
下载: 导出CSV
表 2 数据集
Table 2 Data set
行星齿轮箱状态 样本数 标签 正常状态 600 0 太阳轮点蚀 600 1 太阳轮断齿 600 2 齿圈断齿 600 3 行星轮磨损 600 4 轴承外圈故障 600 5 轴承内圈故障 600 6 轴承滚珠故障 600 7 轴承保持架故障 600 8
下载: 导出CSV
表 3 不同方法的故障识别准确率
Table 3 Fault identification accuracy of different methods
诊断方法 测试集准确率/% 多信息融合+CNN 93.33 水平径向振动信号+CNN 89.70 垂直径向振动信号+CNN 87.09 轴向振动信号+CNN 74.07 声音信号+CNN 75.13
下载: 导出CSV
-
[1] 薛光辉,张军,吉晓冬,等. 井下带式输送机减速器振动故障诊断研究[J]. 工矿自动化,2014,40(6):51-53. DOI: 10.13272/j.issn.1671-251x.2014.06.013 XUE Guanghui,ZHANG Jun,JI Xiaodong,et al. Research of vibration fault diagnosis of underground belt conveyor gear reducer[J]. Industry and Mine Automation,2014,40(6):51-53. DOI: 10.13272/j.issn.1671-251x.2014.06.013
[2] 刘永亮. 煤矿机械齿轮箱故障诊断方法[J]. 工矿自动化,2020,46(11):12-16. DOI: 10.13272/j.issn.1671-251x.2020050029 LIU Yongliang. Fault diagnosis method of coal mine machinery gearbox[J]. Industry and Mine Automation,2020,46(11):12-16. DOI: 10.13272/j.issn.1671-251x.2020050029
[3] 董德浩,李方义,朱兆聚,等. 油液监测技术在推土机变速箱故障诊断中的应用[J]. 工具技术,2015,49(9):89-93. DOI: 10.3969/j.issn.1000-7008.2015.09.024 DONG Dehao,LI Fangyi,ZHU Zhaoju,et al. Application of oil monitoring in fault diagnosis of bulldozer gearbox[J]. Tool Engineering,2015,49(9):89-93. DOI: 10.3969/j.issn.1000-7008.2015.09.024
[4] 谢晓梅,梁国宏. 铁谱分析在煤矿大型设备中的应用[J]. 能源与节能,2016(10):184-185. DOI: 10.3969/j.issn.2095-0802.2016.10.088 XIE Xiaomei,LIANG Guohong. Application of iron spectrum analysis in large equipment of coal mine[J]. Energy and Energy Conservation,2016(10):184-185. DOI: 10.3969/j.issn.2095-0802.2016.10.088
[5] 孙天. 红外测温技术在发动机故障诊断中的应用[J]. 工程机械,2006,37(12):60-61. DOI: 10.3969/j.issn.1000-1212.2006.12.019 SUN Tian. Application of infrared temperature measurement technology in engine fault diagnosis[J]. Construction Machinery and Equipment,2006,37(12):60-61. DOI: 10.3969/j.issn.1000-1212.2006.12.019
[6] FENG Zhipeng,ZHU Wenying,ZHANG Dong. Time-frequency demodulation analysis via Vold-Kalman filter for wind turbine planetary gearbox fault diagnosis under nonstationary speeds[J]. Mechanical Systems and Signal Processing,2019,128:93-109. DOI: 10.1016/j.ymssp.2019.03.036
[7] TUMER I Y, HUFF E M. Using triaxial accelerometer data for vibration monitoring of helicopter gearboxes[C]. ASME International Design Engineering Technical Conferences and Computers and Information in Engineering Conference, Pittsburgh, 2001: 3161-3171.
[8] 雷亚国, 林京, 何正嘉. 基于多传感器信息融合的行星齿轮箱故障诊断[C]. 第十二届全国设备故障诊断学术会议, 沈阳, 2010: 222-224. LEI Yaguo, LIN Jing, HE Zhengjia. Fault diagnosis of planetary gearboxes based on multi-sensor information fusion[C]. The 12th National Academic Conference on Equipment Fault Diagnosis, Shenyang, 2010: 222-224.
[9] 刘景艳,李玉东,郭顺京. 基于Elman神经网络的齿轮箱故障诊断[J]. 工矿自动化,2016,42(8):47-51. LIU Jingyan,LI Yudong,GUO Shunjing. Gear box fault diagnosis based on Elman neural network[J]. Industry and Mine Automation,2016,42(8):47-51.
[10] 高畅,于忠清,周强. GA−ACO优化BP神经网络在行星齿轮箱故障诊断中的应用[J]. 机械传动,2021,45(3):153-160. GAO Chang,YU Zhongqing,ZHOU Qiang. Application of GA-ACO optimized BP neural network in fault diagnosis of planetary gearbox[J]. Journal of Mechanical Transmission,2021,45(3):153-160.
[11] 李东东,王浩,杨帆,等. 基于一维卷积神经网络和Soft-Max分类器的风电机组行星齿轮箱故障检测[J]. 电机与控制应用,2018,45(6):80-87,108. DOI: 10.3969/j.issn.1673-6540.2018.06.016 LI Dongdong,WANG Hao,YANG Fan,et al. Fault detection of wind turbine planetary gear box using 1D convolution neural networks and Soft-Max classifier[J]. Electric Machines & Control Application,2018,45(6):80-87,108. DOI: 10.3969/j.issn.1673-6540.2018.06.016
[12] 胡茑庆,陈徽鹏,程哲,等. 基于经验模态分解和深度卷积神经网络的行星齿轮箱故障诊断方法[J]. 机械工程学报,2019,55(7):9-18. DOI: 10.3901/JME.2019.07.009 HU Niaoqing,CHEN Huipeng,CHENG Zhe,et al. Fault diagnosis for planetary gearbox based on EMD and deep convolutional neural networks[J]. Journal of Mechanical Engineering,2019,55(7):9-18. DOI: 10.3901/JME.2019.07.009
[13] 吴定海,任国全,王怀光,等. 基于卷积神经网络的机械故障诊断方法综述[J]. 机械强度,2020,42(5):1024-1032. DOI: 10.16579/j.issn.1001.9669.2020.05.002 WU Dinghai,REN Guoquan,WANG Huaiguang,et al. The review of mechanical fault diagnosis methods based on convolutional neural network[J]. Journal of Mechanical Strength,2020,42(5):1024-1032. DOI: 10.16579/j.issn.1001.9669.2020.05.002
[14] ALBAWI S, MOHAMMED T A, ALZAWI S. Understanding of a convolutional neural network[C]. International Conference on Engineering and Technology, 2017: 1-6.
[15] 耿艳利,宋朋首,林彦伯,等. 采用改进CNN对生猪异常状态声音识别[J]. 农业工程学报,2021,37(20):187-193. DOI: 10.11975/j.issn.1002-6819.2021.20.021 GENG Yanli,SONG Pengshou,LIN Yanbo,et al. Voice recognition of abnormal state of pigs based on improved CNN[J]. Transactions of the Chinese Society of Agricultural Engineering,2021,37(20):187-193. DOI: 10.11975/j.issn.1002-6819.2021.20.021
[16] KINGMA D, BA J. Adam: a method for stochastic optimization[EB/OL]. [2022-05-25]. https://arxiv.org/abs/1412.6980.
-
