0.   引言

煤炭是我国主要能源，一次能源占比超60%，是国家能源安全稳定供应的“压舱石”，并且煤炭的主体能源地位短期内无法改变^[1-2]。煤炭行业是高危行业，随着煤炭开采深度和强度的增加，煤矿冲击地压和煤与瓦斯突出已成为我国煤炭开采的主要灾害，严重威胁煤矿安全生产^[1-2]。

目前煤矿冲击地压和煤与瓦斯突出监测预警方法主要有钻屑法、微震法、声发射法、电磁辐射法、电测法、声波探测法、顶板离层观测法、煤岩体变形测量法、应力监测法及红外辐射法等^[3-9]，在煤矿安全生产中发挥着重要作用。目前煤矿冲击地压和煤与瓦斯突出监测预警方法通过分析有关参数变化趋势，判断动力灾害发生的危险性和可能性；但无法预报动力灾害发生时间、位置和强度等；在煤矿冲击地压和煤与瓦斯突出发生时，也不能精准报警。目前煤矿冲击地压和煤与瓦斯突出监测预警方法主要用于长期监测预警，指导钻孔卸压和抽采等防治冲击地压和煤与瓦斯突出作业，消除冲击地压和煤与瓦斯突出危险因素，但不能替代煤矿冲击地压和煤与瓦斯突出事故报警。

煤矿冲击地压和煤与瓦斯突出事故诱因复杂，目前致灾机理尚不完全清楚，煤矿冲击地压和煤与瓦斯突出监测预警效果还难以满足我国煤矿安全生产需求，煤矿冲击地压和煤与瓦斯突出事故仍时有发生。目前，煤矿冲击地压事故主要靠人工发现，如果灾源附近人员全部遇难或被困，不在灾源的井下作业人员和地面调度室则不能及时发现灾害并应急救援，进而导致遇险人员窒息或失血过多而死亡，还会引发瓦斯和煤尘爆炸等严重次生事故。及时发现灾害，尽早疏通堵塞巷道和应急救援，争取黄金救援时间，则可减少掩埋和窒息造成的人员死亡，避免或减少瓦斯和煤尘爆炸等次生事故造成的大量人员伤亡，也可有效遏制煤矿冲击地压和煤与瓦斯突出事故的迟报、漏报和瞒报。因此，研究煤矿冲击地压和煤与瓦斯突出感知报警方法，具有重要理论意义和实用价值。

1.   煤矿冲击地压和煤与瓦斯突出事故报警现状

1.1   煤矿冲击地压报警现状

煤矿冲击地压事故感知难。目前仅有基于声音的煤矿冲击地压感知报警的设想^[10]，但难以排除采掘和运输等声音的影响，并且受声音传播速度慢的影响，响应速度慢。因此，目前煤矿冲击地压主要靠人工发现，还没有自动发现和报警的方法。

1.1.1   煤矿井下人工就地报警

当煤矿井下发生冲击地压事故，事故现场人员发现后，通过矿用调度电话向矿调度室报警。但如果灾源附近人员全部遇难或被困，不在灾源附近的井下作业人员不能尽早发现事故和报警，更不能及时应急救援。

1.1.2   调度室人工查看视频监控报警

目前煤矿井下设有摄像机，当发生事故时，如果调度员正好观察到该摄像机画面，可以发现事故。但煤矿井下摄像机多达数百台，地面调度室的调度员不能同时观察数百台摄像机画面。当冲击地压灾害发生瞬间，地面调度室人员往往不能及时发现和报警。

1.2   煤与瓦斯突出报警现状

目前，煤与瓦斯突出自动报警方法仅有基于甲烷、风速和风向传感器的煤与瓦斯突出自动报警方法^[11-12]和基于声音的煤与瓦斯突出感知报警的设想^[10]。

1.2.1   基于甲烷、风速和风向传感器的煤与瓦斯突出自动报警方法

基于甲烷、风速和风向传感器的煤与瓦斯突出自动报警方法已推广应用^[11-12]。煤与瓦斯突出喷出的瓦斯运移到甲烷传感器时间长，多达数分钟。甲烷传感器将甲烷浓度转换为电信号的响应时间多达20 s。煤与瓦斯突出抛出的煤岩速度快。因此，基于甲烷、风速和风向传感器的煤与瓦斯突出自动报警方法受甲烷运移时间和传感器响应时间等影响，存在响应速度慢、甲烷传感器损毁前监测不到甲烷浓度大幅升高等问题。

基于甲烷、风速和风向传感器的煤与瓦斯突出自动报警方法主要根据甲烷浓度异常变化等进行报警。冲击地压灾害发生时，一般情况不会造成甲烷浓度明显变化。因此，基于甲烷、风速和风向传感器的煤与瓦斯突出自动报警方法不能用于煤矿冲击地压报警。

1.2.2   基于声音的煤与瓦斯突出感知报警的设想

煤与瓦斯突出声音相对采掘和运输等声音较弱。因此，基于声音的煤与瓦斯突出感知报警的设想^[10]难以排除采掘和运输等声音的影响，并且受声音传播速度慢的影响，响应速度慢。

2.   煤矿冲击地压和煤与瓦斯突出特征

煤矿冲击地压和煤与瓦斯突出均是由于煤岩体承受压力超过自身强度极限，使得聚集在巷道周围煤岩体中的能量突然释放，导致大量破碎煤岩抛向采掘工作面和巷道空间的煤岩动力灾害。煤矿冲击地压和煤与瓦斯突出虽内在机理不同，但外在显现规律具有相似性^[13-15]：① 大量煤岩突然破坏，并抛向采掘工作面和巷道空间。② 大量抛出的破碎煤岩速度较高，可达50 m/s。③ 大量抛出的破碎煤岩在采掘工作面和巷道空间扩散和堆积。④ 造成巷道支护和机电设备等损毁、倾倒、变形和移动。⑤ 造成水管、电缆、瓦斯抽采管路等损毁和坠落。⑥ 造成巷道毁坏及支护、机电设备和人员等被抛出煤岩掩埋。⑦ 造成采掘工作面和巷道空间产生强烈震动和煤岩破碎声响。⑧ 造成矿井风速和空气压力迅速增大后回落，风流反向，通风系统损毁。⑨ 造成采掘工作面和巷道空间产生电磁辐射和红外辐射。⑩ 造成煤矿井下人员伤亡。

冲击地压发生时，瓦斯释放量远小于煤与瓦斯突出，一般情况下甲烷浓度没有明显变化。煤与瓦斯突出发生时，会释放大量瓦斯，巷道中甲烷浓度升高，升高速度及波及范围远大于冲击地压。因此可根据甲烷浓度升高速度和波及范围，区分煤矿冲击地压和煤与瓦斯突出。

3.   煤矿冲击地压和煤与瓦斯突出图像感知报警方法

文献[16]和文献[17]揭示了煤矿冲击地压和煤与瓦斯突出的温度特征：煤矿冲击地压和煤与瓦斯突出抛出的煤岩温度高于巷道、煤壁和已剥离煤岩的温度。文献[18]和文献[19]揭示了煤矿冲击地压和煤与瓦斯突出的颜色特征：煤矿冲击地压和煤与瓦斯突出抛出的煤岩颜色与井下设备非黑色和非褐色有明显差异。文献[20]揭示了煤矿冲击地压和煤与瓦斯突出的深度特征：煤矿冲击地压和煤与瓦斯突出抛出的煤岩深度变化速度高于正常生产和顶板冒落造成的深度变化速度。文献[21]揭示了煤矿冲击地压和煤与瓦斯突出的掩埋特征：煤矿冲击地压和煤与瓦斯突出抛出的煤岩造成的颜色及其图形面积、形状（圆形度、矩形度和面积周长比）变化，不同于正常生产和顶板冒落的变化，其变化速度快、规则度低。

根据煤矿冲击地压和煤与瓦斯突出温度、颜色、深度、掩埋等图像特征^[16-21]，本文提出了煤矿冲击地压和煤与瓦斯突出图像感知报警方法，流程如图1所示。根据煤矿冲击地压和煤与瓦斯突出温度、颜色、深度、掩埋等图像特征，识别煤矿冲击地压和煤与瓦斯突出；再根据巷道空间和采掘工作面的甲烷浓度变化，区分冲击地压和煤与瓦斯突出，如果甲烷浓度迅速大面积升高，则判定为煤与瓦斯突出，否则判定为冲击地压。

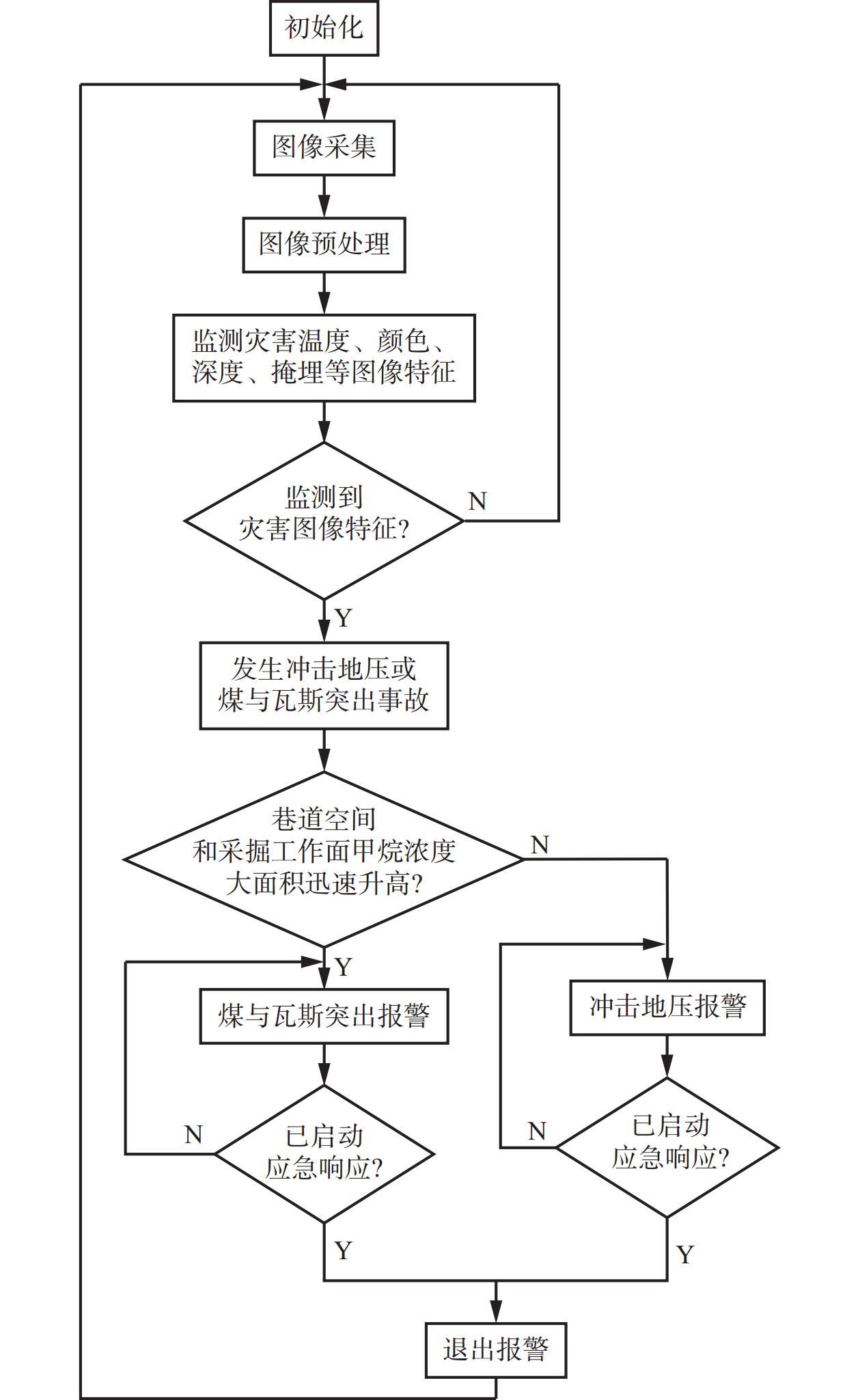

图  1  煤矿冲击地压和煤与瓦斯突出图像感知报警方法

Figure  1.  Image perception alarm method of coal mine rock burst and coal and gas outburst

下载: 全尺寸图片 幻灯片

煤矿冲击地压和煤与瓦斯突出图像感知报警方法具有直观、响应速度快、非接触、监测范围广、简单可靠等优点。该方法可直观地记录煤矿冲击地压和煤与瓦斯突出真实情况。当煤矿冲击地压和煤与瓦斯突出事故报警后，调度室值班人员可通过录像，立即确认事故，及时进行应急救援。

4.   减少煤矿冲击地压和煤与瓦斯突出抛出的煤岩对图像感知影响的方法

煤矿冲击地压和煤与瓦斯突出抛出的煤岩，会造成摄像机和传感器损毁。为减少煤矿冲击地压和煤与瓦斯突出抛出的煤岩对图像感知的影响，本文提出了减少煤矿冲击地压和煤与瓦斯突出抛出的煤岩对图像感知影响的方法，具体内容如下。

1） 摄像机多点布置。煤矿冲击地压和煤与瓦斯突出的发生是一个短时、急剧而又猛烈的过程，可造成数百米范围内的巷道和设备损坏。为防止煤矿冲击地压和煤与瓦斯突出抛出的煤岩造成摄像机损毁或失效，摄像机应多点布置。摄像机应安装在掘进工作面、掘进巷道中间和入口，回采工作面、进风巷道中间和入口，主运输大巷和辅助运输大巷等地点。煤矿冲击地压和煤与瓦斯突出发生时，靠近灾源附近的摄像机会被损毁，但离灾源较远的摄像机会被保存下来，用于动力灾害感知报警。

2） 摄像机设置在较高位置。在同样条件下，靠近顶板的位置受煤矿冲击地压和煤与瓦斯突出抛出的煤岩影响小。因此，摄像机应设置在巷道顶板、巷道两帮靠近顶板、液压支架顶部及液压立柱靠近顶部等较高位置，以减小煤矿冲击地压和煤与瓦斯突出抛出的煤岩影响。

3） 视频数据及时传输。光信号传播速度远大于煤矿冲击地压和煤与瓦斯突出抛出的煤岩速度。因此，抛出的煤岩到达摄像机之前，摄像机已采集到煤矿冲击地压和煤与瓦斯突出图像。光信号和电信号传输速度远大于煤矿冲击地压和煤与瓦斯突出抛出的煤岩速度。因此，及时通过光缆和电缆等传输视频数据，可以在摄像机及线缆（电缆和光缆）损毁前，将已采集到的图像信号传输到地面，用于煤矿冲击地压和煤与瓦斯突出感知报警。

4） 甲烷传感器多点布置。甲烷传感器应设置在掘进工作面及其回风流、采煤工作面及其回风巷和进风巷、总回风巷等地点，感知瓦斯是否大范围大幅升高。如果甲烷浓度均大幅升高，则判定为煤与瓦斯突出；否则，判定为冲击地压。当然，煤矿冲击地压和煤与瓦斯突出抛出的煤岩会造成传感器损毁或失效，但未被损毁或失效的传感器可用于煤矿冲击地压和煤与瓦斯突出感知报警。

5.   结论

1） 煤矿冲击地压和煤与瓦斯突出自动感知报警方法是及时发现事故并应急救援，减少人员伤亡，避免或减少瓦斯和煤尘爆炸等次生事故发生，有效遏制事故迟报、漏报和瞒报的有效措施。

2） 煤矿冲击地压事故特征感知难，目前仅有基于声音的煤矿冲击地压感知报警的设想，但难以排除采掘和运输等声音的影响，并且受声音传播速度慢的影响，响应速度慢。因此，目前煤矿冲击地压主要靠人工发现，还没有自动发现和报警的方法。

3） 目前，煤与瓦斯突出自动报警方法仅有基于甲烷、风速和风向传感器的煤与瓦斯突出自动报警方法和基于声音的煤与瓦斯突出感知报警的设想。但基于甲烷、风速和风向传感器的煤与瓦斯突出自动报警方法存在响应速度慢、甲烷传感器损毁前监测不到甲烷浓度大幅升高等问题；基于声音的煤与瓦斯突出感知报警的设想难以排除采掘和运输等声音的影响，并且受声音传播速度慢的影响，响应速度慢。

4） 提出了煤矿冲击地压和煤与瓦斯突出图像感知报警方法：根据煤矿冲击地压和煤与瓦斯突出温度、颜色、深度、掩埋等图像特征，识别煤矿冲击地压和煤与瓦斯突出；再根据巷道空间和采掘工作面的甲烷浓度变化，区分冲击地压和煤与瓦斯突出，如果甲烷浓度大面积迅速升高，则判定为煤与瓦斯突出，否则判定为冲击地压。该方法具有直观、响应速度快、非接触、监测范围广、简单可靠等优点，可直观地记录煤矿冲击地压和煤与瓦斯突出真实情况；当煤矿冲击地压和煤与瓦斯突出事故报警后，调度室值班人员可以通过录像，立即确认事故，及时进行应急救援。

5） 提出了减少煤矿冲击地压和煤与瓦斯突出抛出的煤岩对图像感知影响的方法：摄像机多点布置，摄像机设置在较高位置，视频数据及时传输，甲烷传感器多点布置等。
