Study on the influence of close range coal seam mining relationship on the deformation law of surrounding rock in lower roadway
-

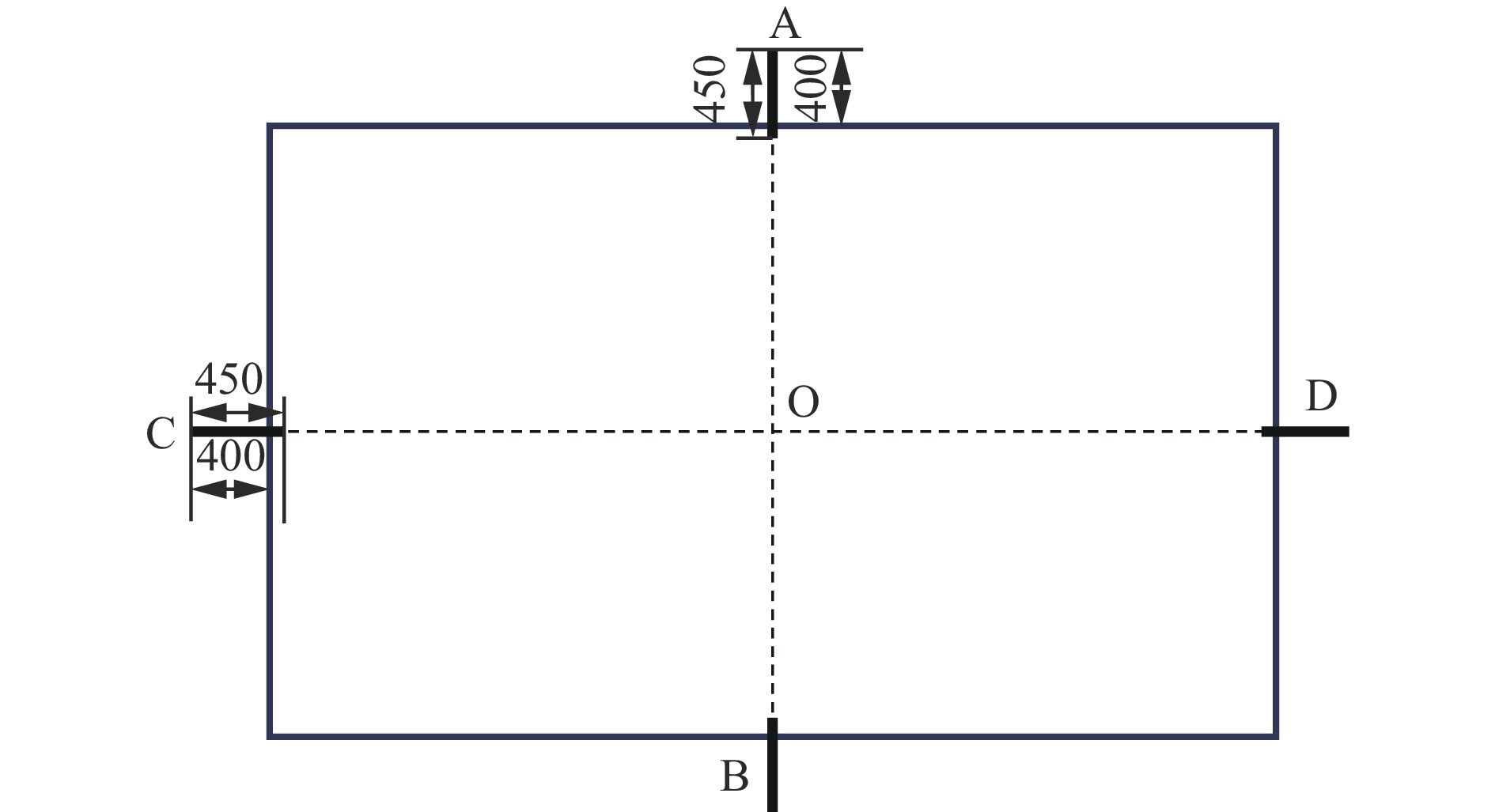

摘要: 近距离煤层上煤层工作面与下位煤层巷道采掘关系发生变化时，巷道围岩变形失稳机理会更加复杂，而目前针对上煤层工作面与下位煤层巷道推进方向不同时巷道受载动态演化规律及失稳特征的研究较少。以陕北能东煤矿近距离煤层为研究对象，采用理论分析、数值模拟与现场实测相结合的方法，对上煤层工作面回采后下位煤层巷道的稳定性进行了研究。理论分析得出，上煤层工作面开采后所产生的底板裂隙深度为22.5 m，未发育至下位煤层巷道。按采掘空间位置关系将回采工作面与巷道分为相向、相交、背向3个状态，数值模拟当巷道与工作面的空间位置关系发生变化时下位煤层巷道围岩的变形情况，结果表明：① 上煤层工作面与下位煤层巷道的采掘关系为相交与背向推进时，巷道围岩应力呈先增后减再增的趋势，在推进距离为90 m时，最大应力为6.5 MPa，应力集中系数为1.49，在推进距离为100～110 m时，巷道围岩应力降低幅度最大，降低了53.2%，在推进距离为150 m时应力最小，为0.95 MPa，之后不断增大，直到恢复至原岩应力。② 巷道围岩位移量在推进距离为100～150 m时增长幅度较大，在150 m时顶板位移量达到最大，为0.036 m，随着巷道越接近边界煤柱，其巷道位移量越小。现场实测结果表明：上煤层工作面过下位煤层巷道时，巷道位移量显著增长，顶板最大位移量为3.41 cm，与数值模拟结果一致；相交推进过程中若地质条件简单可以适当加快推进速度，减小上煤层工作面开采对下位煤层巷道的影响。Abstract: When the mining relationship between the upper coal seam working face and the lower coal seam roadway in the close distance coal seam changes, the deformation and instability mechanism of the surrounding rock of the roadway will be more complicated. At present, there is little research on the dynamic evolution law and instability characteristics of the roadway when the upper coal seam working face and the lower coal seam roadway advance in different directions. Taking the close range coal seam of Nengdong Coal Mine in northern Shaanxi as the research object, a combination of theoretical analysis, numerical simulation, and on-site measurement is used to study the stability of the lower coal seam roadway after the upper coal seam working surfaceis mined. Theoretical analysis shows that the depth of the floor cracks generated after mining the upper coal seam working surfaceis 22.5 m, and they have not developed to the lower coal seam. According to the spatial relationship of mining, the mining face and the roadway are divided into three states: facing, intersecting, and advancing in the opposite direction. Numerical simulations show that when the spatial relationship between the roadway and the working face changes, the deformation of the surrounding rock of the lower coal seam roadway is affected. The results show the following points. ① When the mining relationship between the upper coal seam working surface and the lower coal seam roadway is intersecting and advancing in the opposite direction, the stress of the surrounding rock of the roadway shows a trend of first increasing, then decreasing, and then increasing again. When the length of intervals of travel is 90 m, the maximum stress value is 6.5 MPa, and the stress concentration factor is 1.49. When the length of intervals of travel is 100-110 m, the stress reduction of the surrounding rock of the roadway is the largest, decreasing by 53.2%. When the length of intervals of travel is 150 m, the minimum is 0.95 MPa, and then it continues to increase until it returns to the original rock stress. ② The displacement of the surrounding rock in the roadway increases significantly when the length of intervals of travel is between 100-150 m, and reaches its maximum displacement of 0.036 m at 150 m. As the roadway approaches the boundary coal pillar, the displacement of the roadway decreases. The on-site measurement results show that when the upper coal seam working surface passes through the lower coal seam roadway, the displacement of the roadway increases significantly, and the maximum displacement of the roof is 3.41 cm. It is consistent with the numerical simulation results. If the geological conditions are simple during the process of intersecting advancement, the advancement speed can be appropriately accelerated to reduce the impact of upper coal seam working surface mining on lower level roadways.
-
0. 引言
截至2023年底，我国40余座大型露天煤矿全部启动了智能化建设工作，其中5座国家首批智能化示范露天煤矿已经全部完成验收，均达到“中级”智能化水平。广大科技工作者针对智能化露天煤矿规划设计理论和建设实施路径开展了大量研究工作，探索形成了丰富的理论研究和工程实践成果。
王忠鑫等[1-3]分析了中国露天煤矿的开发现状和实际基础条件，剖析了露天煤矿智能化建设面临的困境和问题根源，提出了露天煤矿智能化建设的设计思想、场景生态理念、分级原则、建设目标、设计内容、业务架构、技术架构、数据架构、投入产出评价方法等系统性的规划设计方法。孙健东等[4]提出了当前我国露天煤矿智能化规划面临的问题，从智能化知识图谱构建、矿山合理智慧程度评价体系构建、规划内容优先级决策3个方面提出了建议。顾清华等[5]围绕“双碳”背景下露天矿低碳智能开采转型升级问题，提出了露天矿智能化建设新模式，即清洁能源开发及碳封存与利用、露天矿开采设计的新理念、新能源智能装备定制化方案及露天矿无人连续生产工艺。付恩三等[6]根据《煤矿智能化建设指南（2021年版）》，从建设内容完整性角度构建了包括智能技术应用、智能安全治理、智能环境体系、智能基础设施及智能应急体系5个一级指标的评价指标体系和评价模型，并对45处露天煤矿进行了评价。然而，已有研究主要聚焦于智能化露天煤矿总体规划、基本架构、建设内容的完整性评价等方面，关于智能化露天煤矿建设完成后运行效果综合评价的研究很少。
当前，我国露天煤矿智能化发展正处于从“试点示范”向“全面深化推广”的关键节点，迫切需要建立一套能够定量表征智能化建设实效的评价方法。因此，本文构建露天煤矿智能化能力成熟度评价模型，进而基于评价结果揭示露天煤矿智能化向更高阶段发展的底层逻辑及发展路径，以期为科学建设智能化露天煤矿提供参考依据。
1. 露天煤矿智能化能力成熟度评价模型
露天煤矿的智能化能力是指矿山巨系统对内外部环境变化能够自主做出合理响应的综合能力，是评价露天煤矿智能化程度最重要的标志。为科学评价露天煤矿的智能化能力，定量表征智能化建设的实效，本文基于能力成熟度模型（Capability Maturity Model，CMM）[7-10]，从以下4个维度构建露天煤矿智能化能力成熟度评价模型：① 功能完整性，即智能化建设覆盖各生产环节的程度。② 功能活跃度，即智能应用常态化运行的程度。③ 系统结构性，即系统间数据联动的频繁程度。④ 数据利用高效性，即数据流转的效率和驱动系统自主运行的程度。
1.1 功能完整性指标
定义功能为具备参与者、环境、行为、结果4个要素的实体。参与者可以是人，也可以是算法；环境是功能起作用的必要条件；行为是参与者与环境的交互；结果为功能的输出。
功能完整性指标用以表征露天煤矿智能化建设的系统性和全面性程度。由于智能化露天煤矿建设具有“一矿一策”特点，不同露天煤矿的评价基准是非一致性的[7]。假设露天煤矿的智能化功能完整性集合Q={qi}（i=1，2，···，N，N为应建设的智能化功能数量），qi为露天煤矿的智能化功能，露天煤矿已建设的智能化功能集合P={qj}（j=1，2，···，n，n为已建设的智能化功能数量，n≤N），则露天煤矿的智能化建设功能完整性指标为
$$ C=n/N $$ (1) 由式（1）可知，0≤C≤1。C越大，表明露天煤矿智能化功能建设越全面。
1.2 功能活跃度指标
功能活跃度指标用以表征露天煤矿已建智能化系统常态化运行的程度。若露天煤矿常态化运行的功能数量为$ w $，则露天煤矿的功能活跃度指标为
$$ A=w/n $$ (2) 由式（2）可知，0≤A≤1，A与应建设的智能化功能数量N无关。A越大，表明系统常态化运行越好。
事实上，智能化功能持续常态化运行是十分困难的[8]，既要求功能本身的高度可用性，也需要对露天煤矿的组织、流程、人员配置等做出相应调整。
1.3 系统结构性指标
系统结构性指标用以表征露天煤矿智能化系统联动的程度。系统间的联动必然存在数据交换，这种交换可能是单纯的数据转移（如监测数据存储到数据库），也可能是数据转换（如利用车辆采集到的障碍物信息配合GIS系统更新地图）。相比于数据转移，数据转换更能发挥数据的价值。
定义ri，j（i，j=1，2，···，$ w $）来标志系统功能间是否存在联动。如果功能qi与qj（i≠j）间以数据交换的形式实现了联动，二者的功能性因此获得提升，则ri，j =1，否则ri，j =0。当i=j时，ri，j =1。各个系统功能之间的联动关系形成关系矩阵R。
$$ {\boldsymbol{R}} = \left[ {\begin{array}{*{20}{c}} {{r_{1,1}}}&{{r_{1,2}}}& \cdots &{{r_{1,w}}}\\ {{r_{2,1}}}&{{r_{2,2}}}& \cdots &{{r_{2,w}}} \\ \vdots &\vdots & {} & \vdots \\ {{r_{w,1}}}& {{r_{w,2}}}& \cdots &{{r_{w,w}}} \end{array}} \right] $$ (3) 则露天煤矿的系统结构性指标为
$$ S=e/{w}^{2} $$ (4) 式中e为实现系统联动而进行数据交换的总数。
其中，e的计算表达式为
$$ \mathit{e}=\sum {r}_{i,j} $$ (5) 由式（4）可知，0≤S≤1。S越大，表明智能化系统间联动越多，系统结构性越强。当S=1时，说明系统中的“数据孤岛”彻底消失。
1.4 数据利用高效性指标
数据利用高效性指标用以表征露天煤矿智能化系统间数据转换的强度。数据转换产生的价值主要表现为不确定性的降低，不确定性的降低可用信息增益衡量，因此可用信息增益反映数据转换强度。假设功能qi与qj之间存在数据交换，而无数据转换时，信息熵为
$$ {{H}} = - p\left( x \right)\sum {\ln p\left( x \right)} $$ (6) 式中p（x）为数据x的概率分布。
增加数据转换后，概率分布为pf（x），则信息熵为
$$ H_{\mathrm{f}} = - {p_{\mathrm{f}}}\left( x \right)\sum {\ln {p_{\mathrm{f}}}\left( x \right)} $$ (7) 信息增益为
$$ G = H - H_{\mathrm{f}} $$ (8) 对于大部分智能化露天煤矿，其建设的智能化系统众多，且量化各类数据的概率分布十分困难。为简化评价模型，本文以数据转换次数$v$表征数据利用效率。
$$ v = \sum {{t_{i,j}}} $$ (9) 式中ti，j（i，j=1，2，···，$ w $）为系统之间是否存在数据转换的标志，如果G＞0，则记${t_{i,j}} = 1$。
根据式（9）可知，有$ w＜v＜{w}^{2} $。露天煤矿的数据利用高效性指标为
$$ E=v/e $$ (10) E反映了数据交换中数据转换所占比例，其值越大，说明露天煤矿的数据利用效能越高。当E=0时，说明各功能之间的数据交换只是单纯的数据转移，数据价值未被充分利用，系统的不确定性降低有限。
1.5 露天煤矿智能化能力成熟度
综合考虑露天煤矿智能化的功能完整性、功能活跃度、系统结构性与数据利用高效性，露天煤矿智能化能力成熟度为
$$ M=CASE=\frac{n}{N}\frac{w}{n}\frac{e}{{w}^{2}}\frac{v}{e}=\frac{v}{Nw} $$ (11) 2. 露天煤矿智能化能力成熟度理论分析
令ε=v/$ w $，$\varepsilon $表示常态化运行的智能化功能的数据转换能力平均值，即数据转换密度，表征露天煤矿智能生态化的程度，则式（11）可转换为
$$ M=\varepsilon / N $$ (12) 对于不同露天煤矿，应建设的智能化功能数量N越大，说明其业务系统越复杂，智能化场景越多，对智能生态化的要求越高，智能化能力成熟度越小。
对于某一特定露天煤矿，M的唯一决定因素为$\varepsilon $。但数据转换密度$\varepsilon $不取决于个别功能，而依赖于规模化的系统生态[8-12]。
由式（11）可知，$\varepsilon $与n，$ w $，e相关，但无法由这些变量直接控制，属于典型的内生变量。这说明追加投资、扩建系统等行为决定了既定露天煤矿智能化能力的上限，但并不是保障其能力成熟的充分条件，反映了智能化能力成熟度的内生性。当$n = w = N$时，即露天煤矿应建系统全部建成且投入使用，M可表示为
$$ M=v / N^2 $$ (13) 式（13）表明，智能化系统的数据转换次数越多，能力成熟度越高。
露天煤矿应建设的智能化功能数量N与智能化能力成熟度M的关系曲线如图1所示（不同数据转换密度$\varepsilon_1 $—$\varepsilon_3 $之间的关系为$\varepsilon_1 > \varepsilon_2 > \varepsilon_3 $）。在数据转换密度$\varepsilon $一定的情况下，N越小，M越大。这表明应通过科学的规划，尽量减少应建设的智能化功能数量以提升智能化能力成熟度。但目前国内外关于如何减少功能数量方面缺乏深入研究，而通过不断增加功能数量来进行智能化建设仍是普遍做法，导致应建设的智能化功能数量N取值普遍较大。另外，当规划的应建设的智能化功能数量N相同时，不同数据转换密度$\varepsilon $也会影响露天煤矿智能化能力成熟度，$\varepsilon $越大，M越大。
![]()
图 1 露天煤矿应建设的智能化功能数量与智能化能力成熟度之间的关系曲线Figure 1. Relationship curve between the number of intelligent functions to be constructed in open-pit coal mines and intelligent capability maturity3. 露天煤矿智能化演进逻辑与目标
本文在对露天煤矿智能化能力成熟度进行量化评价的基础上，提出露天煤矿智能化演进的减法逻辑、生态逻辑、重构逻辑、自洽逻辑，并给出演进目标。
3.1 露天煤矿智能化演进逻辑
3.1.1 减法逻辑
减法逻辑的基本思路是对系统数量做减法，用更少的系统数量体现更多的数据价值。根本目的是强化智能化建设的基础水平，以合理的系统数量实现既定的目标和智能化水平。具体要求为结合智能化煤矿子系统建设现状及未来建设目标，从系统融合、系统整合、系统替代3个方面来实现。
1） 系统融合。系统融合是指打通有继承关系子系统间的信息壁垒[12]，构建系统之间的业务逻辑和系统要素之间的层次关系，建立业务关联，实现业务融合、要素融合和数据融合。以地质保障系统和灾害预警系统为例，前者主要用于矿山三维地质模型构建、采矿规划设计、资源储量管理等工作，后者主要用于边坡和隐蔽采空区等进行灾害监测和预警。二者有着很多的共性技术和共用数据，且2个系统要能够实现实时联动。因此，将2个系统进行融合是必要和可行的。
2） 系统整合。系统整合是指对有共同载体的系统进行整合，以减少系统数量和节省投资。例如在智能化建设过程中，为实现车辆的防碰撞、防超速、防疲劳、生产调度等功能，往往针对1台车辆重复安装部署了多个类似的终端和平台，造成投资浪费，且各系统孤立运行和侵占有限的设备空间资源等问题突出。因此，针对类似的以同一台设备为载体进行重复投资建设的系统，应进行整合。
3） 系统替代。系统替代是指经过系统融合和整合后，在不影响露天煤矿整体智能化运行的前提下，淘汰剩余孤立、落后、冗余的系统。
减法逻辑需要完成4项重点任务，包括场景识别分类、多源异构数据融合、算法模型优化、业务流程再造，其技术路线如图2所示。
1） 场景识别分类是按照露天采矿工艺业务链，以较少的应建功能的原则，在地测、采矿设计等环节梳理出关键智能化场景，减少当前各露天煤矿已建设的复杂、冗余的系统数量。
2） 多源异构数据融合的任务是打通设备−设备、设备−平台、平台−平台间信息交互，实现基于统一数据融合标准的底层感知链路[13-16]，构建实时更新的露天煤矿网络信息，搭建能够有效进行数据治理的数据中台，从而为减法逻辑的实现提供数据保障。
3） 算法模型优化技术路径包括优化现有功能单一模型、选择优化算法类型、调节算法参数、并行计算、特征选择及降低参数维度、识别算法瓶颈，从而实现模型或算法的改进及创新，以解决当前各类系统建设应用后的模型功能单一、缺乏智能决策模型、算法固化等问题。
4） 业务流程再造是面向企业管理端的价值链重塑，以场景内部数据流转或场景间协同联动逻辑为业务流程再造的依据，依托减量化后的业务场景，向上提炼出企业管理层决策需要的关键指标，向下梳理并确定各业务场景内的成功因子，包括提高数据自动化采集率、提高5G网络覆盖度、提高机器人替代率、提高各业务环节内事故隐患排查和治理率、降低机电设备故障率、降低能耗指标等，从而围绕成功因子对现有的业务流程进行计划再造以输出相应指标。由于涉及到各业务部门的权责分属，所以流程再造的中间过程都需要相关权责部门共同确认，包括问题诊断、再造设计、分析测试等，最后需要各权责部门共同评估，判断再造后的流程满意度，进而实现业务流程更新应用。
3.1.2 生态逻辑
生态逻辑的基本思路是梳理露天煤矿整体业务架构，以需求为动力，以数字技术为基础，将智能化技术渗透到各业务环节中，用科学的颗粒度划分智能化场景，实现业务场景的全面数字化表达，研究建立场景之间的协同机制。其根本目的是构建健康的智能化场景生态[17]，形成场景间协同和共生生态，进而确保露天煤矿智能化能力的成熟。
根据露天煤矿的工艺环节、技术要素和生产过程，构建无人化场景、安全生产场景、智能控制场景、智能设计场景、智能决策场景。场景之间、场景内部之间、系统与系统之间相互影响、进化共生。以内蒙古某露天煤矿为例，构建的露天煤矿智能化场景生态如图3所示。
利用5G通信、工业物联网、云计算、大数据、智能终端等新一代数字技术构建智能化露天煤矿信息基础设施，保障智能化场景的常态化运行。基于露天煤矿生产环节多、工序离散的特点，打破传统智能化场景的边界，实现设备之间或功能之间的互联互通，推动场景的智能化水平不断提升。以露天煤矿智能设计场景为例，该场景中的三维地质建模和采场三维模型更新功能，为生产计划设计提供基础数据，同时为安全生产场景中的边坡监测提供采场台阶变化信息，也为灾害预警提供地质模型服务。
3.1.3 重构逻辑
重构逻辑的基本思路是依托数字技术重构露天煤矿生产组织，实现由经验驱动的粗放性决策控制向数据驱动的精细化决策控制转变[16-19]。具体包括业务重构与流程重塑2个方面。
1） 业务重构。业务重构是围绕露天煤矿生产环节，将业务单元划分由从业人员岗位角色向数据生产和消费功能转变。其具体思路是结合智能化场景生态对智能化建设系统的使用方、控制方、维护方、数据调取决策方进行判断，重构露天煤矿的业务结构，对人员分工、岗位职责进行重新规划[20]，形成与智能化露天煤矿相适应的业务单元与组织结构。
2） 流程重塑。流程重塑的基本思路是以矿山设计和矿山工程为主体，以数据流和业务逻辑为主线，重塑智能化露天煤矿的流程体系。露天煤矿智能化业务流程数据流从数据采集、业务模型、专业分析、智能决策、精准执行、效果反馈6个维度进行循环迭代。
3.1.4 自洽逻辑
自洽逻辑是对减法逻辑、生态逻辑和重构逻辑的补充。这3种逻辑都从不同维度对露天煤矿智能化建设提出了要求，这些要求应相互一致、相互支撑，这是自洽逻辑的基本要求。
然而，在露天煤矿智能化实际建设过程中，始终面临着矿山工程的复杂性、工艺及装备的多样性、智能场景之间的耦合性、智能决策研究的滞后性等挑战，这些极大地限制了数据流驱动的科学决策体系，不可避免地导致了决策与执行脱节。其中，前3项挑战属于露天煤矿智能化建设需要面对的固有矛盾，而智能决策研究的滞后性则属于阶段性难题。智能决策研究的关键问题见表1。
表 1 智能决策研究的关键问题Table 1. Key issus of intelligent decision-making research问题 问题描述 缺乏数据采集与
处理能力难以有效地采集和整理大量多源异构数据，且无法进行准确、高效的数据处理，进而无法为决策提供可靠的依据 缺乏问题识别与
分析能力不能准确地识别和分析目标场景中的问题和挑战，致使无法明确决策的目标和需求 缺乏模型建立与
优化能力没有建立准确的数学模型和仿真模型，无法为决策提供科学依据 缺乏风险评估与
管理能力缺少对决策风险的识别和评估能力，进而无法制定相应的风险管理策略，难以降低风险对决策结果的影响 缺乏智能算法与
技术应用能力缺乏智能算法和技术的运用能力，导致无法对数据进行有效分析和挖掘，不能提供更准确、快速、自动化、智能化的决策支持 缺乏创新思维与
解决问题能力缺乏创新思维培养，且面对新问题时缺乏有效的解决方法和途径，从而无法提供更多选择和可能性 缺乏合作与沟通能力 人与人、人与系统、系统与系统间缺乏有效的协同，致使无法共同解决问题，难以提高决策的质量和效果 缺乏反思与学习能力 不能在决策过程中及时反思和总结，难以吸取经验教训，无法做到不断学习并改进决策能力 从露天煤矿智能化建设的角度出发，智能决策的总体技术路径如图4所示。一方面，应借助先进的传感技术和信息感知手段，强化多模态大数据采集基础设施。尤其是建设以数据中台为例的大数据平台，集中整合和管理露天煤矿多场景异构数据，进行跨场景数据拓扑关系分析。另一方面，应以人工智能、大模型训练等作为技术支撑底座，提升决策模型的准确性、效能、自主学习能力。其中决策模型的建立是形成决策能力的关键，其应从“采集+解释”模式向“学习+预测”模式转变。最后充分利用人的决策经验，形成人机高效协同的决策体系。面对露天煤矿复杂业务场景，以往的“人问−机答”的方式已不能满足人对决策结果的预期，因此要求模型不能仅充当决策结果信息反馈的角色[21]，而应通过接收人的反馈，对决策结果进行评估与优化，进而形成有效的协同机制，更好地体现人在决策中的丰富经验和创造力，同时辅助提升人的决策能力。
3.2 露天煤矿智能化演进目标
在减法逻辑、生态逻辑、重构逻辑、自洽逻辑驱动下，未来将全面建设“001”模式智能化露天煤矿——“0人员”，移动设备及固定岗位全无人值守；“0盲区”，场景生态全覆盖；“1大脑”，业务管控一体化。
1） “0人员”。加速推动连续开采、连续运输、固定岗位无人值守、卡车无人驾驶、移动设备远程操控等技术迭代升级，构建露天煤矿移动设备和固定岗位全无人值守的运行场景，实现“采−剥−运−破−储−装”工艺链全环节无人。
2） “0盲区”。建设露天煤矿智能化场景生态圈，智能化场景覆盖率达100%，场景内充分发挥智能化优势，场景间有效协同，形成场景之间“共生共荣”的露天煤矿智能化建设新范式，场景生态健康稳定发展。
3） “1大脑”。充分利用数字技术构建全矿统一的智能决策“大脑”，提高自主科学决策能力，实现“地−测−采−穿−爆−采−运−排”全流程一体化管控，经营和管理决策完全基于数据驱动和智能辅助，生产系统全部实现“机器人+远程”作业模式。
4. 结论
1） 从功能完整性、功能活跃度、系统结构性、数据利用高效性4个维度构建了露天煤矿智能化能力成熟度评价模型。
2） 通过对露天煤矿智能化能力成熟度评价模型进行理论分析发现，单纯追加投资、扩建系统等行为并不是保障智能化能力成熟的充分条件，而通过科学的规划，尽量采用少的功能来实现智能化建设目标，智能化建设效益将更加显著。
3） 露天煤矿智能化能力的成熟过程应遵循减法逻辑以实现系统减量化，遵循生态逻辑以提升数据转换密度，遵循重构逻辑以实现精细化决策，遵循自洽逻辑避免决策与执行脱节，从而最终形成“0人员”（移动设备及固定岗位全无人值守）、“0盲区”（场景生态全覆盖）、“1大脑”（业务管控一体化）的“001”模式的智能化露天煤矿。
-
![]()

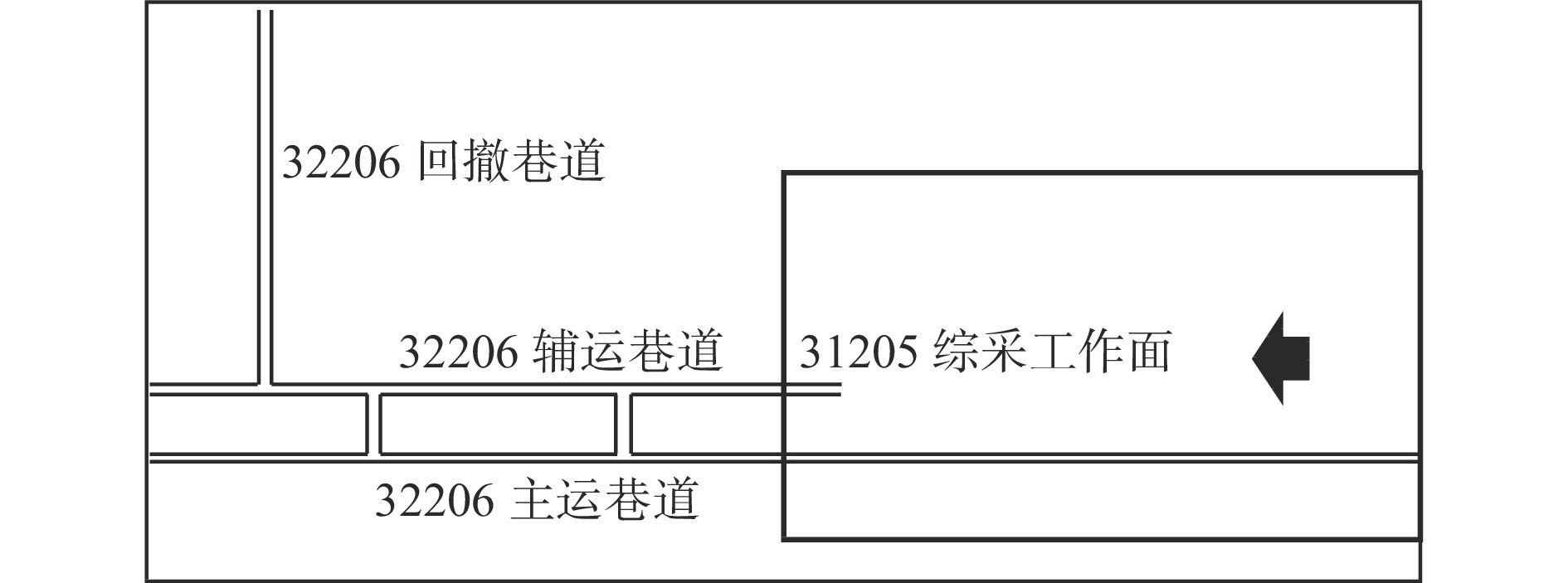

图 1 工作面与巷道空间位置关系
Figure 1. Spatial position relationship between the working face and the roadway
![]()

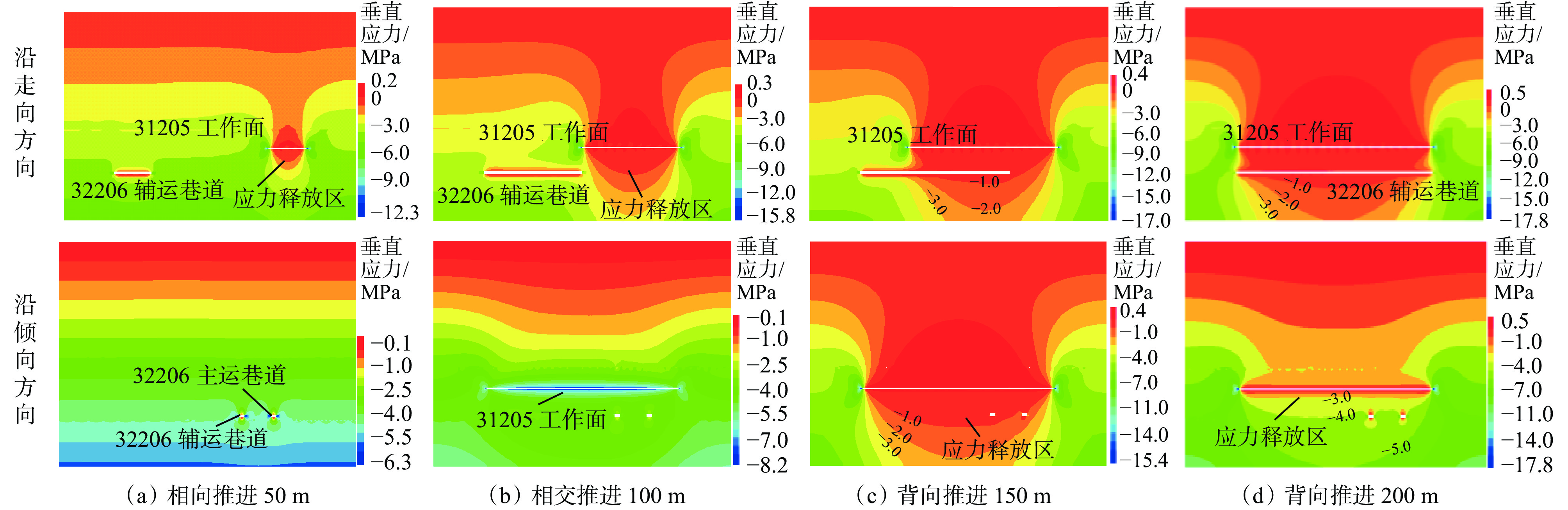

图 5 不同空间位置下采场围岩应力分布规律
Figure 5. Stress distribution law of stope surrounding rock at different spatial positions
![]()

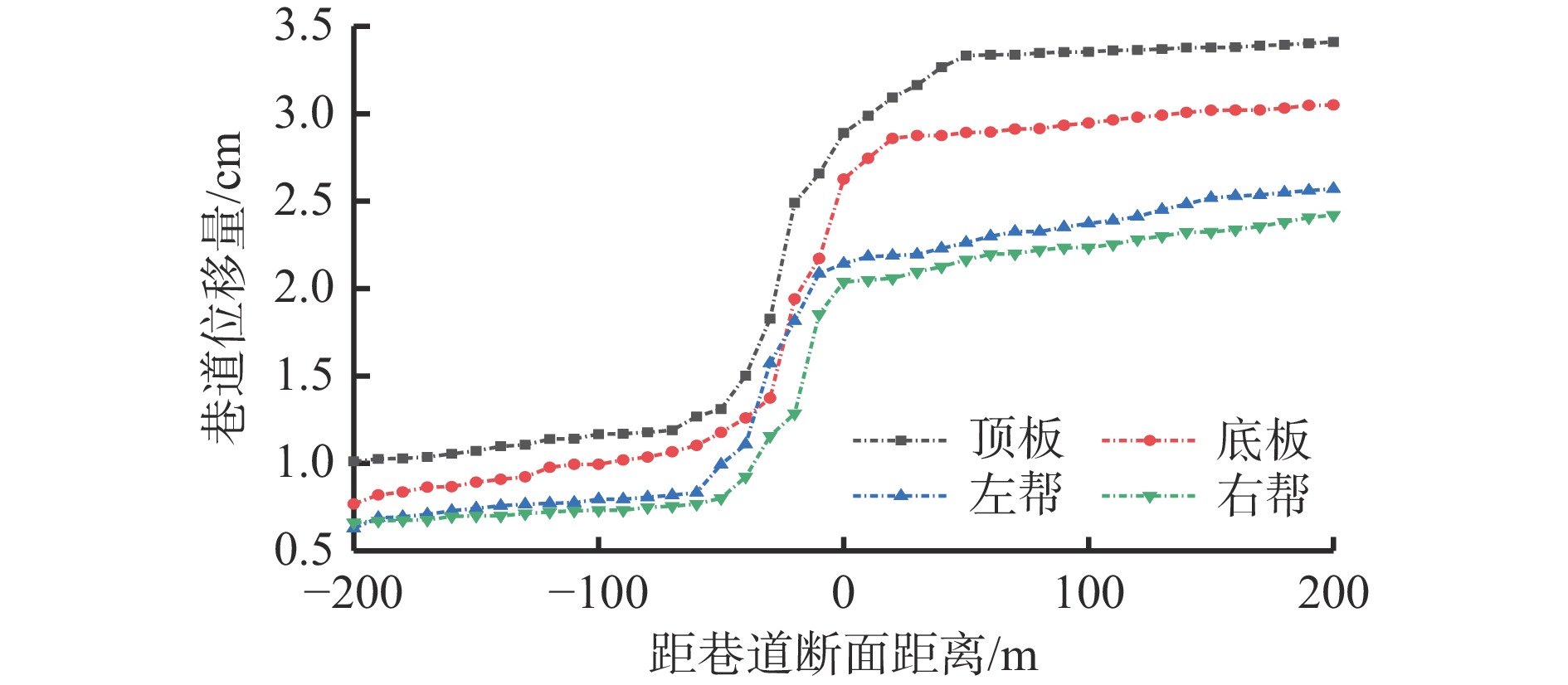

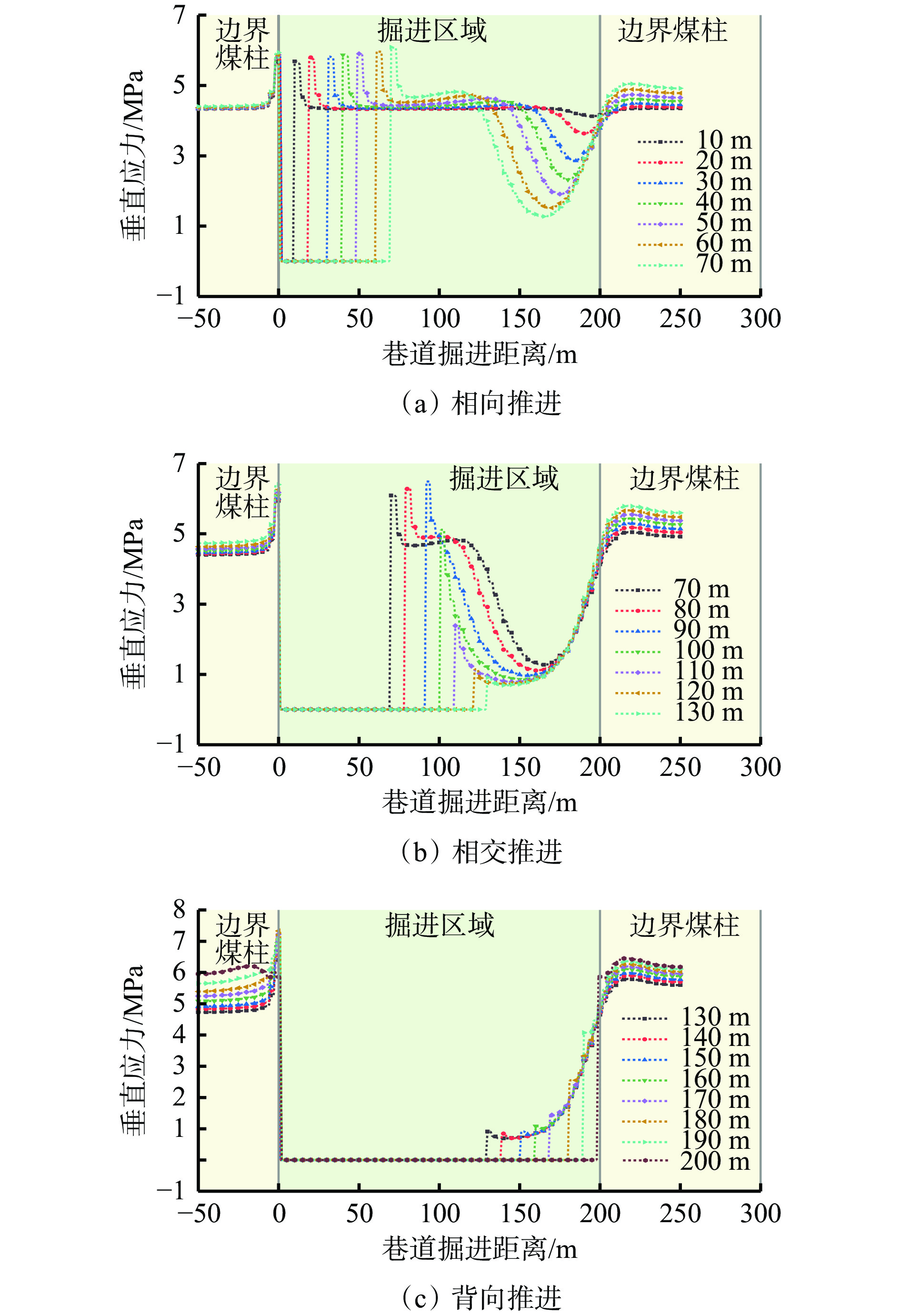

图 6 不同空间位置下3−2煤层超前垂直应力分布
Figure 6. Distribution of advance abutment pressure in 3-2 coal seam at different spatial positions
![]()

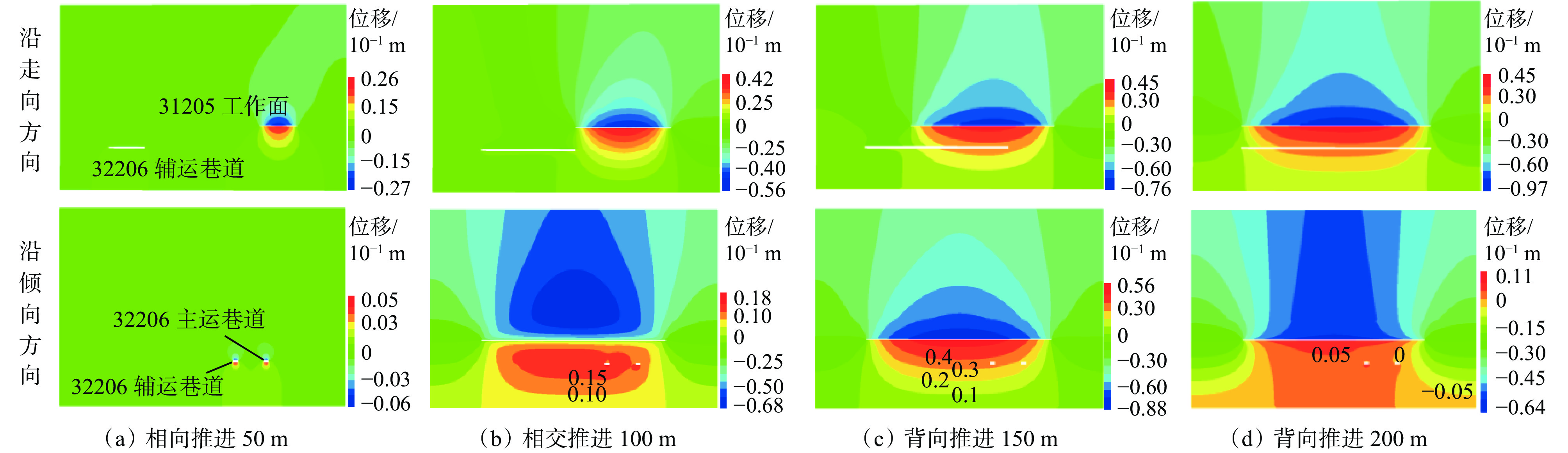

图 7 不同空间位置下采场围岩位移分布规律
Figure 7. Displacement distribution law of stope surrounding rock at different spatial positions
![]()

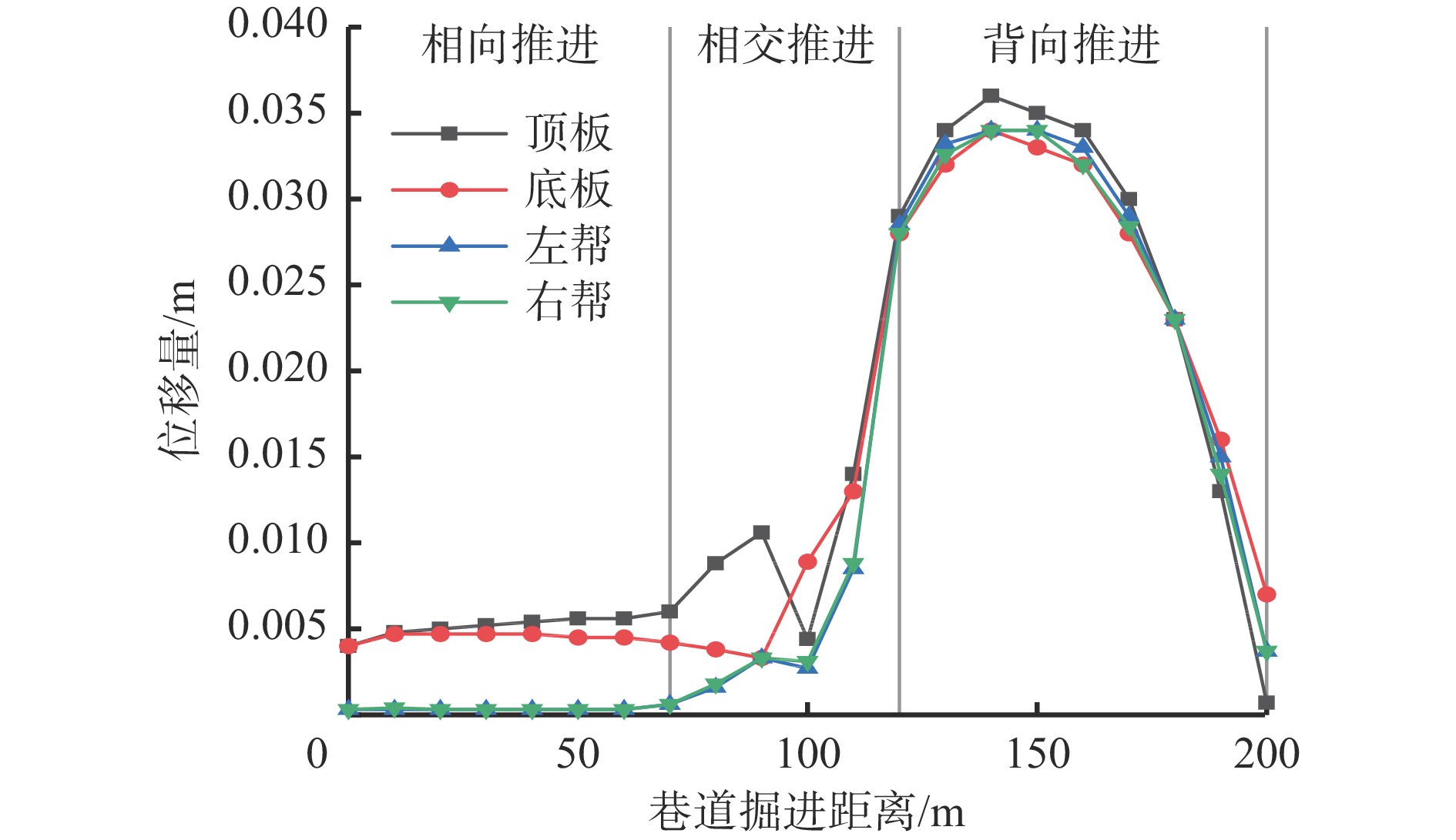

图 8 不同掘进距离下巷道围岩位移分布规律
Figure 8. Displacement distribution law of roadway surrounding rock under different excavation progress

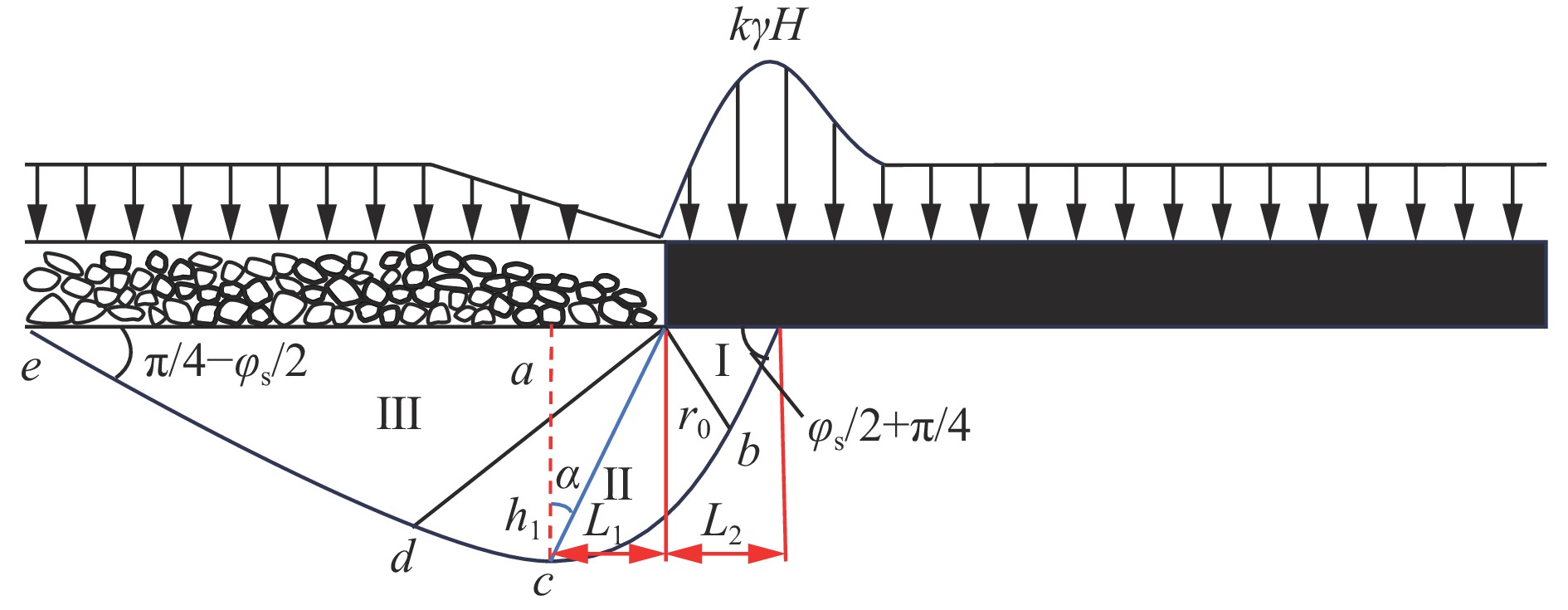

表 1 现场岩体参数
Table 1 In-situ rock mass parameters
参数 值 参数 值 $\varphi_{\mathrm{s}} $/（°） 35.40 M/m 1.30 H/m 150.00 k 3.96 γ/（kN·m−3） 25.00 Cm/MPa 5.34 f 0.22 $\varphi_{\mathrm{m}} $/（°） 27.90
下载: 导出CSV

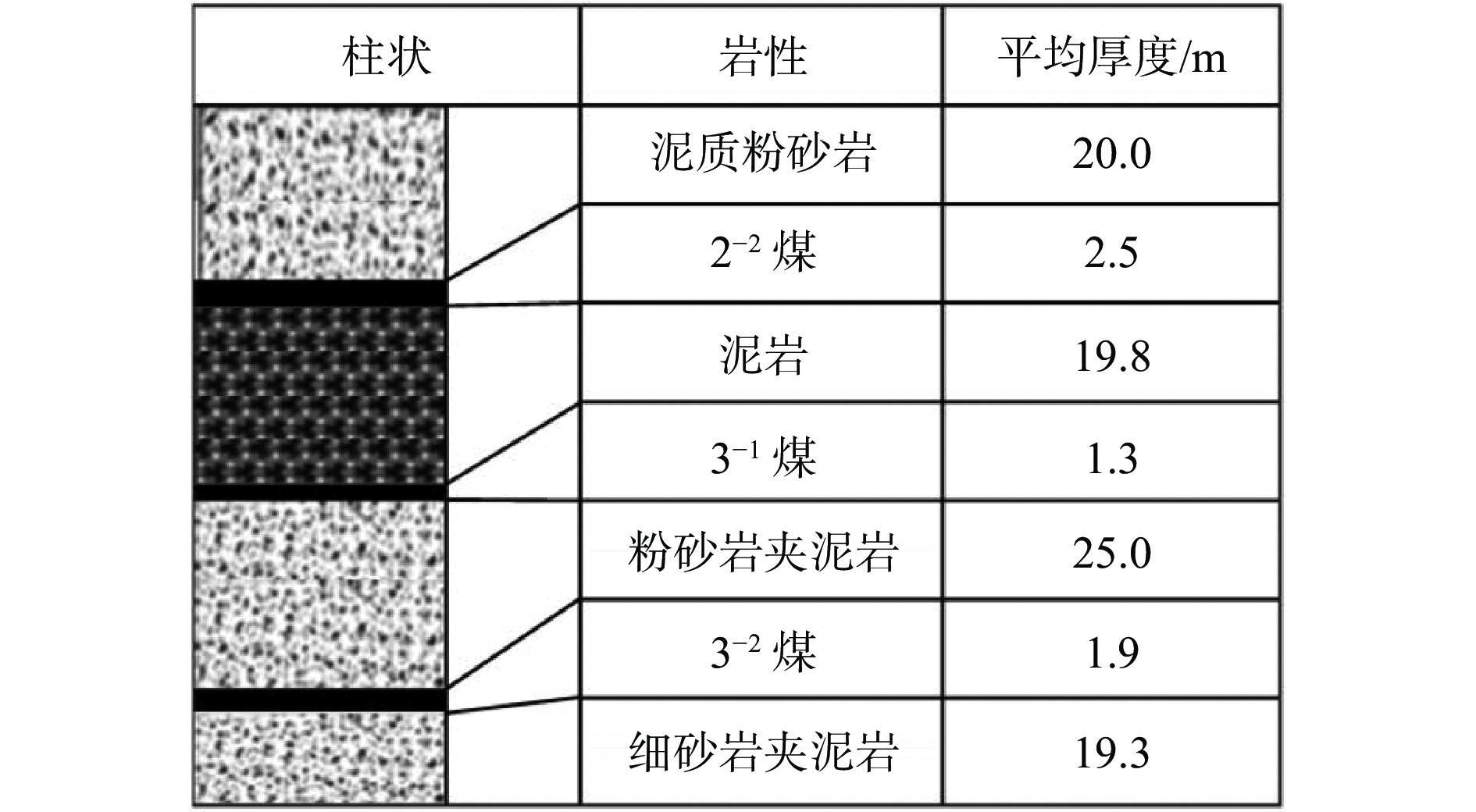

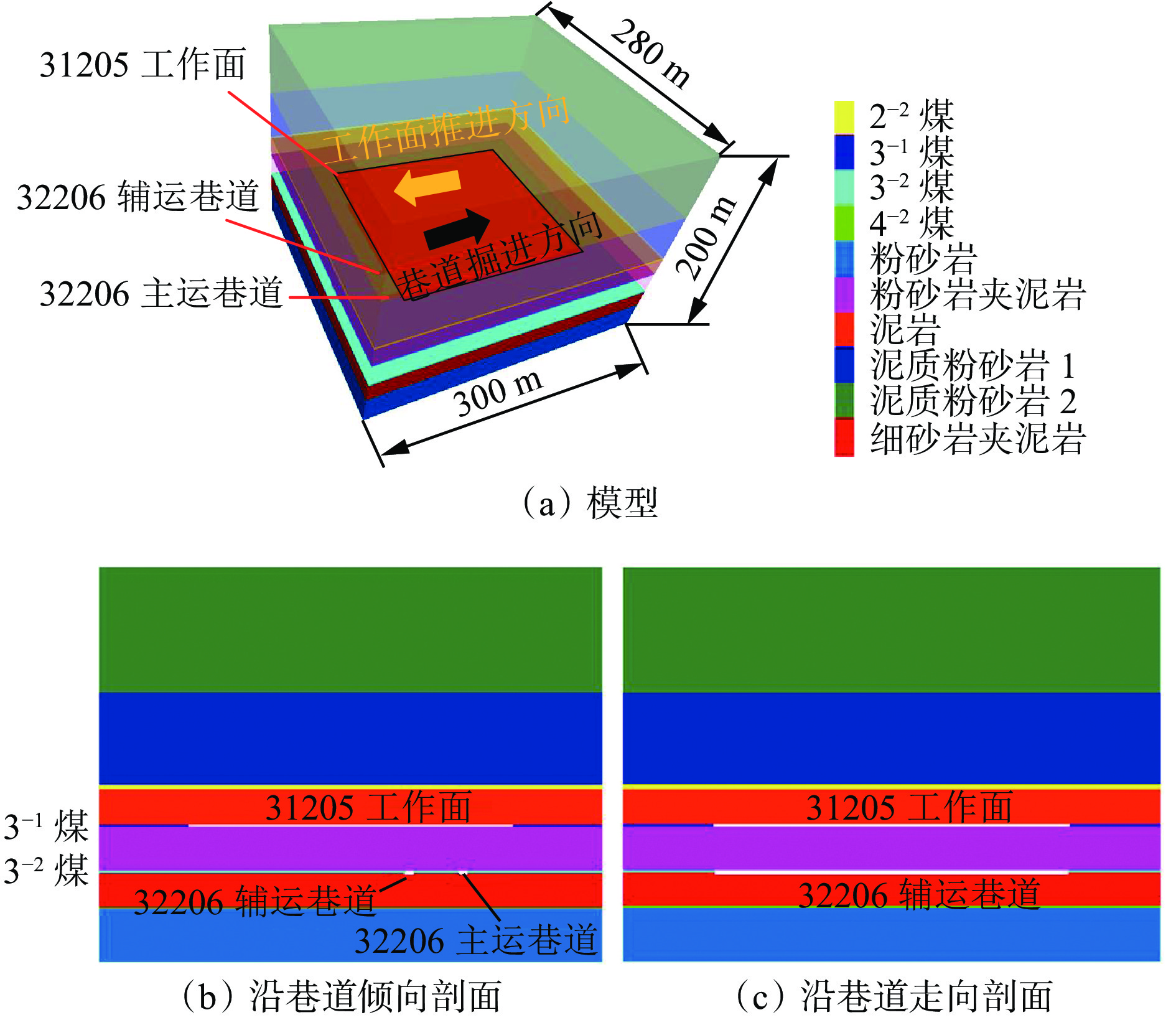

表 2 煤岩力学参数
Table 2 Mechanical parameters of coal rock
岩性 密度/
（kg·m−3）体积模
量/GPa剪切模
量/GPa泊松比 抗拉强
度/MPa黏聚力/
MPa内摩擦
角/（°）粉砂岩 2420 3.5 2.1 0.21 2.69 6.48 28.4 4−2煤 1250 1.6 1.0 0.28 0.7 5.99 24.4 细砂岩
夹泥岩2350 2.8 1.8 0.22 1.59 5.96 27.9 3−2煤 1280 1.3 0.84 0.28 0.73 6.63 20.8 粉砂岩
夹泥岩2240 2.8 1.8 0.21 1.65 4.06 35.4 3−1煤 1220 1.6 1.0 0.29 0.7 5.34 27.9 泥岩 2370 2.8 1.8 0.23 2.69 6.48 28.4 2−2煤 1250 1.6 1.0 0.28 0.7 5.99 24.4 泥质
粉砂岩2420 3.5 2.1 0.21 2.69 6.48 28.4
下载: 导出CSV
-
[1] 张百胜,杨双锁,康立勋,等. 极近距离煤层回采巷道合理位置确定方法探讨[J]. 岩石力学与工程学报,2008,27(1):97-101. DOI: 10.3321/j.issn:1000-6915.2008.01.015 ZHANG Baisheng,YANG Shuangsuo,KANG Lixun,et al. Discussion on method for determining reasonable position of roadway for ultra-close multi-seam[J]. Chinese Journal of Rock Mechanics and Engineering,2008,27(1):97-101. DOI: 10.3321/j.issn:1000-6915.2008.01.015
[2] 黄庆享,王小军,贺雁鹏,等. 浅埋近距离煤层开采顶板活化结构及支架动载研究[J]. 采矿与安全工程学报,2022,39(5):857-866. HUANG Qingxiang,WANG Xiaojun,HE Yanpeng,et al. Activated roof structure and support dynamic load in shallow-buried close coal seam mining[J]. Journal of Mining & Safety Engineering,2022,39(5):857-866.
[3] ZHU Hengzhong. Ground fissure development regularity and formation mechanism of shallow buried coal seam mining with Karst landform in Jiaozi Coal Mine:a case study[J]. Journal of Mountain Science,2023,20(10):3101-3120. DOI: 10.1007/s11629-023-8197-0
[4] 彭高友,高明忠,吕有厂,等. 深部近距离煤层群采动力学行为探索[J]. 煤炭学报,2019,44(7):1971-1980. PENG Gaoyou,GAO Mingzhong,LYU Youchang,et al. Investigation on mining mechanics behavior of deep close distance seam group[J]. Journal of China Coal Society,2019,44(7):1971-1980.
[5] 张杰,何义峰,王旭,等. 浅埋近距离煤层群重复采动覆岩破坏规律分析研究[J]. 矿业研究与开发,2022,42(2):60-64. ZHANG Jie,HE Yifeng,WANG Xu,et al. Analysis and research on overburden failure laws under repeated mining in shallow-buried and close coal seam group[J]. Mining Research and Development,2022,42(2):60-64.
[6] 张杰,康小杰,白文勇,等. 近距离下位煤层巷道迎采掘进巷道围岩失稳特征与支护设计[J]. 矿业研究与开发,2022,42(4):95-101. ZHANG Jie,KANG Xiaojie,BAI Wenyong,et al. Instability characteristics and support design of surrounding rocks of roadway facing mining in close-distance coal seam[J]. Mining Research and Development,2022,42(4):95-101.
[7] YANG S L,LI Q,YUE H,et al. Study on roof deformation and failure law of close distance coal seams mining based on digital image correlation[J]. Experimental Techniques,2024,48(4). DOI: 10.1007/s40799-024-00722-Z.
[8] LI Xuping,LIU Yangqing,REN Xiaopeng,et al. Roof breaking characteristics and mining pressure appearance laws in close distance coal seams[J]. Energy Exploration & Exploitation,2023,41(2):728-744.
[9] SHANG Hefu,NING Jianguo,HU Shanchao. et al. Field and numerical investigations of gateroad system failure under an irregular residual coal pillar in close-distance coal seams[J]. Energy Science & Engineering,2019,7(6):2720-2740.
[10] WANG Chengshuai,YAO Huimiao,HUANG Yucheng. Stability control of goaf-driven roadway surrounding rock under interchange remaining coal pillar in close distance coal seams[J]. Energy Science & Engineering,2024,12,(6):2553-2567.
[11] 刘超,赵国贞,王帅. 近距离煤层下位煤层巷道内外错布置及应力分布规律研究[J]. 矿业研究与开发,2022,42(12):63-69. LIU Chao,ZHAO Guozhen,WANG Shuai. Study on the internal and external staggered arrangement of roadway in lower coal seam and stress distribution law in close-distance coal seam[J]. Mining Research and Development,2022,42(12):63-69.
[12] 刘晓明,李铁峥,雷学涛,等. 近距离煤层变层间距开采下位煤层巷道合理位置研究[J]. 煤炭工程,2023,55(7):1-6. LIU Xiaoming,LI Tiezheng,LEI Xuetao,et al. Optimum location for roadway in lower seam of contiguous coal seams with variable spacing in Meihuajing Coal Mine[J]. Coal Engineering,2023,55(7):1-6.
[13] 孟浩. 近距离煤层群下位煤层巷道布置优化研究[J]. 煤炭科学技术,2016,44(12):44-50. MENG Hao. Study on layout optimization of seam gateway under contiguous seams[J]. Coal Science and Technology,2016,44(12):44-50.
[14] 黄庆享,韩金博. 浅埋近距离煤层开采裂隙演化机理研究[J]. 采矿与安全工程学报,2019,36(4):706-711. HUANG Qingxiang,HAN Jinbo. Study on fracture evolution mechanism of shallow-buried close coal seam mining[J]. Journal of Mining & Safety Engineering,2019,36(4):706-711.
[15] 张勇,张春雷,赵甫. 近距离煤层群开采底板不同分区采动裂隙动态演化规律[J]. 煤炭学报,2015,40(4):786-792. ZHANG Yong,ZHANG Chunlei,ZHAO Fu. Dynamic evolution rules of mining-induced fractures in different floor area of short-distance coal seams[J]. Journal of China Coal Society,2015,40(4):786-792.
[16] 程志恒,齐庆新,李宏艳,等. 近距离煤层群叠加开采采动应力−裂隙动态演化特征实验研究[J]. 煤炭学报,2016,41(2):367-375. CHENG Zhiheng,QI Qingxin,LI Hongyan,et al. Evolution of the superimposed mining induced stress-fissure field under extracting of close distance coal seam group[J]. Journal of China Coal Society,2016,41(2):367-375.
[17] 曹金钟,高乐,闫鹏飞,等. 采空区遗留煤柱下方回采巷道失稳特征及控制技术研究[J]. 工矿自动化,2022,48(4):44-52. CAO Jinzhong,GAO Le,YAN Pengfei,et al. Research on instability characteristics and control technology of the mining roadway below the remaining coal pillars in the goaf[J]. Journal of Mine Automation,2022,48(4):44-52.
[18] 赵常辛,李晓旭,石蒙,等. 坚硬顶板切顶卸压技术对巷道围岩变形规律影响[J]. 工矿自动化,2024,50(1):147-154. ZHAO Changxin,LI Xiaoxu,SHI Meng,et al. The influence of hard roof cutting and pressure relief technology on the deformation law of surrounding rock in roadways[J]. Journal of Mine Automation,2024,50(1):147-154.
[19] LI Feng,LIU Hanwu,WANG Chenchen,et al. Stress relief and permeability enhancement with hydraulic fracturing in overlying key strata of deep and soft coal seams[J]. ACS Omega,2023,8(13):12183-12193.
[20] ZHAO Haifeng,LIU Changsong,XIONG Yuangui. Experimental research on hydraulic fracture propagation in group of thin coal seams[J]. Journal of Natural Gas Science and Engineering,2022,103. DOI: 10.1016/j.jngse.2022.104614.
[21] 张金才,刘天泉. 论煤层底板采动裂隙带的深度及分布特征[J]. 煤炭学报,1990,15(2):46-55. DOI: 10.3321/j.issn:0253-9993.1990.02.002 ZHANG Jincai,LIU Tianquan. On depth of fissured zone in seam floor resulted from coal extraction and its distribution characteristics[J]. Journal of China Coal Society,1990,15(2):46-55. DOI: 10.3321/j.issn:0253-9993.1990.02.002
