Research on deformation features and control strategies of repeated mining roadways in Guanjiaya Coal Mine
-
摘要: 针对重复采动巷道围岩变形严重、无法复用，重复采动巷道在服务期内具有明显的叠加演化特征的问题，以关家崖煤矿13092巷道为研究背景，采用现场实测、数值模拟和理论分析的方法，对重复采动巷道变形的叠加扩展特征和控制对策进行了研究。重复采动巷道变形特征分析结果表明：① 一次回采扰动下，重复采动巷道变形呈现分区和非对称破坏特征，可划分为快速变形区、强烈变形区和缓慢变形区；裂纹破坏主要在煤壁帮和煤柱帮，而顶底板较少，表现为巷道两帮显著片帮和内移；煤壁帮与顶板、煤柱帮与底板交汇处变形严重。② 二次采动巷道在一次破坏基础上叠加扩展，使得非对称破坏更加显著，形成巷道围岩蝶形叠加塑性破坏区。③ 重复采动巷道围岩控制的重点时间为一次回采阶段，重点区域为强烈变形区和缓慢变形区的巷道煤柱帮一侧。通过分析采动巷道蝶形变形特征和破坏分区规律，提出了重复采动巷道多层次耦合控制技术，采用浅低压−深高压注浆提高煤柱支撑力，采用锚索补强提高支护体支撑力，实现耦合控制。通过加固前后变形量对比分析验证了多层次耦合控制满足巷道复用要求。Abstract: The surrounding rock of the repeated mining roadway is severely deformed and cannot be reused, and the repeated mining roadway has obvious overlapping extension features during the service period. In order to solve the above problems, this study takes the 13092 roadway of Guanjiaya Coal Mine as the research background, and adopts on-site measurement, numerical simulation, and theoretical analysis methods to investigate the overlapping extension features and control measures of repeated mining roadway deformation. The analysis of deformation features of repeated mining roadways shows the following points. ① Under a single mining disturbance, the deformation of repeated mining roadways exhibits zoning and asymmetric failure features, which can be divided into rapid deformation zone, strong deformation zone, and slow deformation zone. The crack damage mainly occurs in the coal wall and coal pillar walls, with less damage to the roof and floor, manifested as significant fragmentation and inward movement of the two sides of the roadway. Severe deformation occurs at the intersection of the coal wall and roof, as well as the coal pillar and floor. ② The secondary mining roadway expands and overlaps on the basis of the primary damage, making the asymmetric damage more significant and forming a butterfly shaped plastic failure zone in the surrounding rock of the roadway. ③ The key time for controlling the surrounding rock of the repeated mining roadway is the first mining stage. The key area is the coal pillar side of the roadway in the strong deformation zone and the slow deformation zone. By analyzing the butterfly deformation features and failure zoning rules of mining roadways, a multi-level coupling control technology for repeated mining roadways is proposed. Shallow low pressure - deep high pressure grouting is used to improve the support force of coal pillars. The anchor cables are used to reinforce and improve the support force of support bodies, achieving coupling control. The comparative analysis of deformation before and after reinforcement has verified that multi-level coupling control meets the requirements of roadway reuse.
-
0. 引言
我国煤炭工业以井工开采为主，井下开采环境复杂[1-2]，劳动繁重，如何实现自动高效开采成为煤矿建设重要目标[3-6]。工作面综采自动化可以改善劳动环境，促进工作面安全高效生产，而综采自动化的实现依赖于软件系统的支持，通过自动化软件可实现生产工况数字化监测与设备远程控制，从而达到减人提效的目标[7-8]，因此自动化软件的设计研发成为实现综采自动化的关键技术。
综采工作面自动化系统在开采装备[9-11]、远程干预[12]、协同控制[13-14]、智能决策[15-19]等方面取得了一定的研究成果，这些成果需要自动化软件作为数据载体和控制核心，而面向综采工作面的自动化软件研究较少，软件产品缺乏，导致自动化系统的优势和性能发挥受限，影响自动化系统的效能。通用的工业组态软件在综采工作面应用中面临接口协议各异、通信建立复杂、缺乏行业针对性、对综采自动化业务场景适应性差等问题，不能完全满足自动化系统对于软件方面的需求。
针对目前行业内自动化软件面临的问题，本文提出了一种面向综采工作面的自动化软件设计方案。阐述了软件的设计架构和核心功能，并在综采工作面部署应用，对各类综采设备进行实时监测与远程集中控制，支持综采工作面自动化高效生产。
1. 软件架构
面向综采工作面的自动化软件包括井下服务端、地面服务端、地面客户端3层架构，如图1所示。井下服务端与井下设备通信，是整个架构的基础，地面服务端作为中间桥梁，与井下服务端和地面客户端通信，地面客户端直接面向用户。
![]()
图 1 面向综采工作面的自动化软件架构Figure 1. Automation software architecture of fully mechanized working face井下服务端由驱动层、数据库模块、模型逻辑层、数据可视化层构成。驱动层负责接入适配工作面各类设备及通信协议，用以解决设备因接口协议繁多带来的通信复杂的问题，通过驱动层实现与各设备的实时双向通信。数据库模块包括实时数据库和历史数据库，实时数据库为驱动层提供实时读写服务，历史数据库为驱动层提供数据记录服务。模型逻辑层是系统的内核，针对煤矿开采业务场景构建综采工作面的数据模型，用以解决软件缺乏行业针对性和适应性不足的问题。模型逻辑层通过与驱动层交互实现设备数据的实时上传和控制指令的实时下发，为数据可视化提供数据驱动，并且通过加载控制分析组件，完成各类设备的协同控制和数据分析功能。数据可视化层集成了多种数据展示技术，便于对数据进行多维度展示。
地面服务端与井下服务端架构相似，为了减少对设备的访问次数，地面服务端不与井下设备直接通信，所以地面服务端不包含驱动层，通过数据同步功能将数据由井下服务端传输到地面服务端。
地面客户端是直接面向用户的交互界面和接口，地面客户端不存储和分析数据，只进行界面显示，支持通过PC、浏览器、移动客户端3类不同的终端访问地面服务端数据。
2. 核心功能
面向综采工作面的自动化软件通过驱动层屏蔽各设备通信协议的差异；通过定义综采设备对应的数据模型，适应开采场景的设备数据；通过远程集控功能减少设备操作人员数量；通过数据同步功能实现数据在软件架构中各层级间的传输；通过数据可视化功能支持数据多种形式展示，便于用户实时监测工况数据，提升工作效率。
2.1 驱动层
面向综采工作面的自动化软件通过驱动层与设备通信，采集设备数据上传到模型逻辑层，并存储展示。驱动层支持常见的通信协议（包括Modbus，OPC，CAN等）。为使模型逻辑层便于对不同协议的数据进行读写，屏蔽不同协议接口的调用差异，驱动层以设备协议类DeviceProtocol作为父类，通过集合型成员DataBuffer在内存中缓存数据，采用ReadData和WriteData方法读写缓存数据。通信协议的具体实现类均继承父类DeviceProtocol，根据协议规范重写ReadData和WriteData方法，如图2所示。
驱动层框架如图3所示，底层为各协议的通信接口，中间层为实时数据读写服务，上层为综采设备的数据模型。综采设备通过通信接口与实时数据读写服务建立连接，实时数据读写服务通过统一调用ReadData和WriteData方法，实现与设备的实时通信。调用ReadData方法获取设备数据，将数据解析后转换为内部构建的数据模型，实现综采设备的数据上传，调用WriteData方法下发控制指令，实现对设备的反向控制。工作面正常供电情况下，多台设备会同时在线，为了保证与设备的并发通信，每台设备的通信任务都在线程中执行，并使用线程池调度。
2.2 数据模型
面向综采工作面的自动化软件中定义了采煤机、液压支架、运输设备、供液设备、供电设备等其他设备的数据模型，并将所有的数据模型组织为树型结构，构建成一棵多叉数据模型树，如图4所示。树的根节点以工作面名称命名，第一层树枝节点为采煤机、液压支架等主要设备对象，第二层树枝节点为各设备的子设备对象，最后一层叶子节点为具体的数据点位（例如传感器或设备参数）。将经过解析的设备原始数据通过驱动层上传到数据模型层后，通过遍历数据模型树找到对应的叶子节点，更新叶子节点的时间戳和数值，实现数据的实时更新。
2.3 远程集控
面向综采工作面的自动化软件的远程集控功能是为了方便操作员远程集中控制综采设备。由于各个综采设备的地理位置相对分散，在就地模式下需要多名人员就近完成操控。为了减少操作人员，通过矿井环网和工业总线将各设备与井下主机建立通信链路，操作人员与主机部署的软件集控界面进行交互，当各设备切换到远控模式后，只需1~2名操作人员即可实现对常用设备的远程集中控制。
集控界面包含了采煤机、支架、“三机”、泵站、视频设备控制区，以及全部设备的一键启停控制区。各设备控制区内包含了控制设备启停和动作的界面交互元素，每个元素都绑定了数据模型，界面交互会改变数据模型中的控制点数值，模型逻辑层中的控制分析模块会实时监测控制点的数值变化，根据数值变化构造相应的远控指令，并将远控指令通过驱动层传输给设备，设备根据指令进行相应动作，构成完整的远程控制流程。
远程集控功能采用了有限状态机的模式对设备进行启停逻辑控制，如图5所示。
在控制过程中，设备的状态(State)包括自检、准备、启动中、停止中、预警、运行、停机、反馈。事件(Event)包括启动、停止、中断、复位。执行动作(Action)包括Reset，Ready，Start，Stop，PreAlarm，Feedback。集控界面设计了响应的按键，通过按键触发事件，引发状态机内部的状态间切换。
2.4 数据同步
数据同步功能主要实现的是不同类型数据在客户端与服务端的传输。客户端显示的数据全部来源于服务端。服务端的数据分为结构化数据和非结构化数据；结构化数据包括报警数据（如过载超限）、事件数据（如用户登录）、设备上传的实时数据和历史数据；非结构化数据包括运行过程中产生的工程文件（JSON文件、XAML配置文件、图片文件）。
数据同步功能同时支持结构化和非结构化数据的同步，支持不同客户端采用不同通信技术实现数据的获取，如图6所示。PC客户端利用Windows Communication Foundation(WCF)通信技术获取服务端的报警数据、事件数据和实时数据。本系统服务端和客户端通过WCF技术将不同的通信方式整合，提供一种统一的编程模型，建立可靠链接保证通信稳定及低时延。对于历史数据，客户端直接访问服务端的数据仓库，与数据库建立连接进行查询。浏览器客户端和移动客户端通过HTTP协议或WebAPI访问WebServer获取服务端数据，在浏览器客户端和APP端界面展示。
为了便于数据同步功能的调试和运维工作，面向综采工作面的自动化软件提供了一套逻辑脚本、界面组态、报文解析等工具集，服务端与客户端可通过插件形式将所需工具进行集成，在部署期间调试数据同步功能。
2.5 数据可视化
数据可视化技术是一种将数据转换成图形化表达的技术，其主要功能是提供高质量的解释数据分析成果，方便用户获得更具价值的信息[20]。随着工作面的生产，自动化软件积累了大量不同设备的数据，对数据进行融合分析后实现可视化展示，便于直观高效监测生产状况，对煤矿用户具有重要意义。
在Windows平台上，借助WPF技术开发大量的图形控件和界面模板，支持在PC客户端以图形组态方式生成可视化界面。在浏览器客户端和移动客户端采用Vue框架开发前端界面，可支持跨平台运行。
对于实时数据的可视化，以Unity为引擎，构建各类设备的三维模型，以实时数据作为三维模型的数据驱动，仿真综采工作面各设备的位姿信息和生产状态，实现基于数据驱动的三维实时可视化效果，如图7所示。
对于历史数据的可视化，借助Grafana开源工具生成丰富的可视化图表，集合多种数据视图生成综采工作面dashboard，根据业务需要进行多纬度的展示和统计，提供交互式的即席分析体验，让观察者更容易发现数据规律，为决策者提供更丰富详实的数据依据。
3. 部署应用
3.1 部署概况
面向综采工作面的自动化软件采用分布式部署，分别部署在井下巷道和地面调度室的多台主机上，如图8所示。
![]()
图 8 面向综采工作面的自动化软件部署Figure 8. Automation software deployment of fully mechanized working face井下巷道配置有监控中心，综采设备通过井下环网与监控中心实现网络互通，监控中心通过网络交换机与地面调度室实现网络互通。井下服务端软件部署在监控中心的多台隔爆主机上。地面调度室或机房配置多台高性能服务器，地面服务端软件部署在高性能服务器上，地面客户端部署在PC或移动终端上，与地面服务端通信。
巷道的监控中心部署3台隔爆主机，其中第1台隔爆主机作为数据主机，部署关系数据库和时序数据库，用于存储历史数据，第2台隔爆主机作为通信主机，部署服务端的驱动层模块，通过井下环网与设备通信，第3台隔爆主机作为逻辑主机，部署服务端的模型逻辑模块，用于逻辑分析，并为可视化界面提供数据模型。地面调度室既可选择独立的服务器部署数据库，也可在公有云或私有云的基础上建立数据仓库。面向综采工作面的自动化软件在井下监控中心和地面调度室的显示器数量按需配置，接入主机显示不同的软件界面。
3.2 应用效果
通过面向综采工作面的自动化软件的部署应用，为用户提供了对综采设备实时监测与集中控制的技术手段，提升了综采工作面的自动化水平。
在辅助生产的基础应用方面，面向综采工作面的自动化软件应用前后井下工作人员分布如图9、图10所示。由图9可看出，面向综采工作面的自动化软件应用前，采场需要2名采煤机司机和2名以上的支架工，并在泵站、三机、胶带、组合开关等设备附近需要有人值守，负责单机设备的启停控制与设备状态监测，设备间的控制顺序需要人工沟通，无法实现自动顺序控制，井下工作人员数量较多且沟通效率低。由图10可看出，面向综采工作面的自动化软件应用后，可以实现对工作面工况信息和设备状态连续在线实时监测，支持对工作面设备的远程集中控制，包括采煤机和液压支架的远程实时控制，以及其他设备的单机控制和多机顺序自动控制功能，将井下需要在各设备附近的多人值守，减少至2人在监控中心远程集中监控，有效减少了操作人员数量。
![]()
图 9 自动化软件应用前井下工作人员分布Figure 9. Distribution of underground personnel before automation software application![]()
图 10 自动化软件应用后井下工作人员分布Figure 10. Distribution of underground personnel after automation software application在提升自动化的高级应用方面，面向综采工作面的自动化软件应用前，工作面各子系统相对独立，各系统之间的数据关联性较低，产生了信息孤岛，设备间的协同控制完全依赖人工劳动（例如采煤机停机后，需采煤机司机人工喊话通知泵站工作人员关闭喷雾泵，进而停止采煤机喷雾；瓦斯浓度变化时，需要瓦斯监测员人工喊话通知采煤机司机改变采煤机速度等），这些场景亟需通过自动化的方式实现，解放人工劳动，提升自动化水平。面向综采工作面的自动化软件应用后，将采煤机系统、支架电液控制系统、工作面运输系统、泵站供液系统、供电系统等有机结合，对各系统数据进行分类融合。对于控制类数据，将各系统相关的控制点位进行聚合与联锁，实现了泵站、胶带、“三机”、采煤机和支架跟机的顺序一键启停，实现采煤机喷雾与清水泵的联动启停等功能；对于传感类数据，将各系统传感类数据进行集成分析，解决了单机设备信息孤岛的问题，实现依据支架动作计算供液需求、依据“三机”电流判定运输负荷等功能；将控制类数据与传感类数据根据业务需求提取相关点位进行融合关联，实现多类设备自动化协同控制功能（例如依据瓦斯浓度控制采煤机速度、依据采煤机位置切换支架跟机工序等）。
4. 结语
面向综采工作面的自动化软件包括井下服务端、地面服务端、地面客户端3层架构：井下服务端与井下设备进行通信，是整个架构的基础；地面服务端作为中间桥梁，与井下服务端和地面客户端分别进行通信；地面客户端直接面向用户。面向综采工作面的自动化软件通过驱动层的设计，实现了与各类综采设备的双向通信，屏蔽了协议之间的差异；依据综采设备的类别，定义了综采设备的数据模型，构建了数据模型树用以对接驱动层采集的数据，可以较好地适应综采工作面的业务场景；实现了设备的远程集控功能，减少了操作人员数量，提升了工作效率；通过数据同步功能，实现了结构化和非结构化数据在服务端与客户端之间的传输，满足用户使用多种客户端进行远程监控的需求；利用数据可视化技术为用户提供多种数据展示方式和丰富的交互界面。自动化软件采用分布式部署将各端软件分别部署在井下巷道和地面调度室。从应用效果上看：在辅助生产方面，面向综采工作面的自动化软件达到了减员提效的目的；在提升自动化的高级应用方面，面向综采工作面的自动化软件实现了多类设备自动化协同控制功能，提升了综采工作面自动化水平。
-
![]()

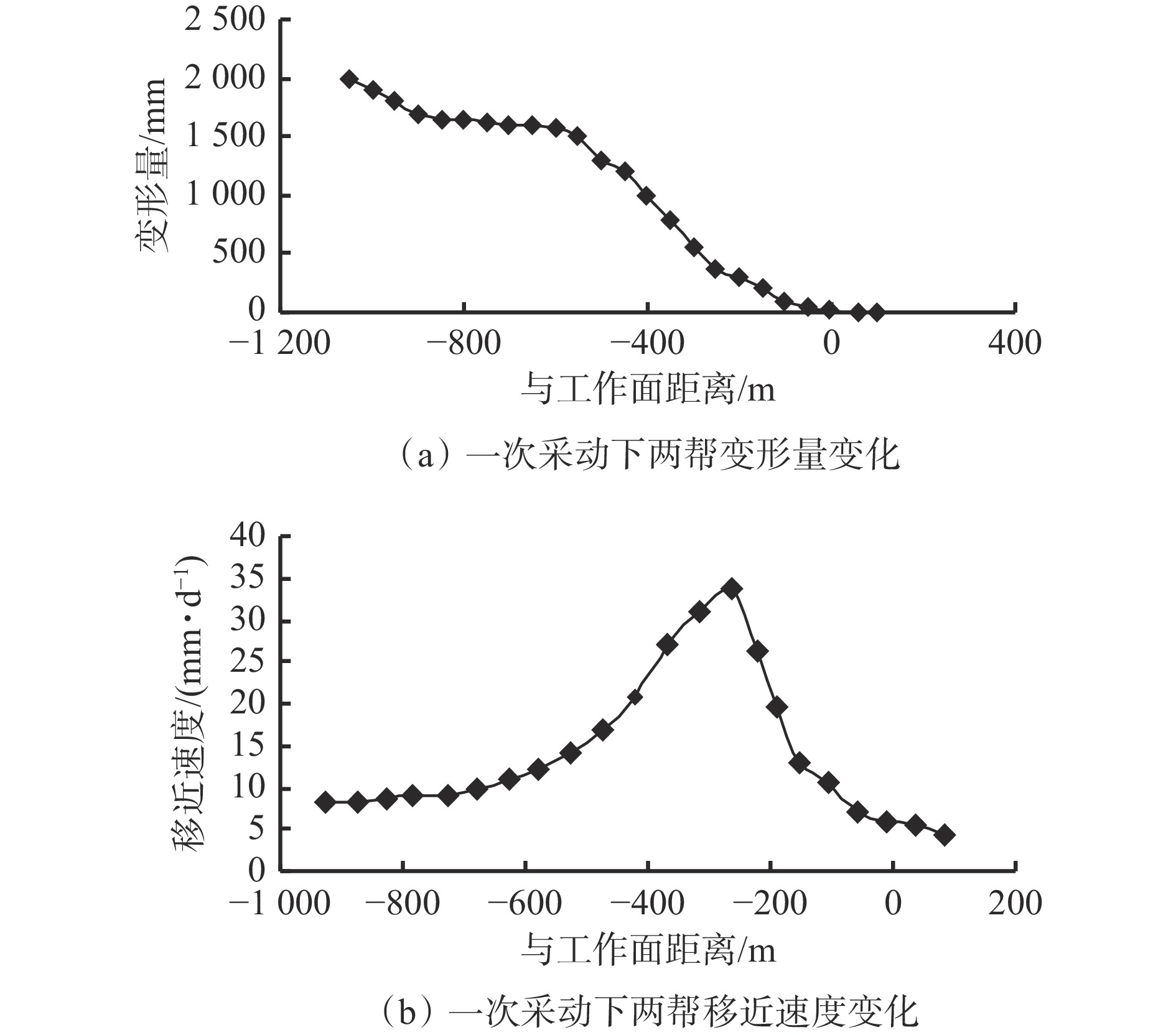

图 3 一次采动下巷道两帮变形特征
Figure 3. Deformation characteristics of two sides of the roadway under one-time mining
![]()

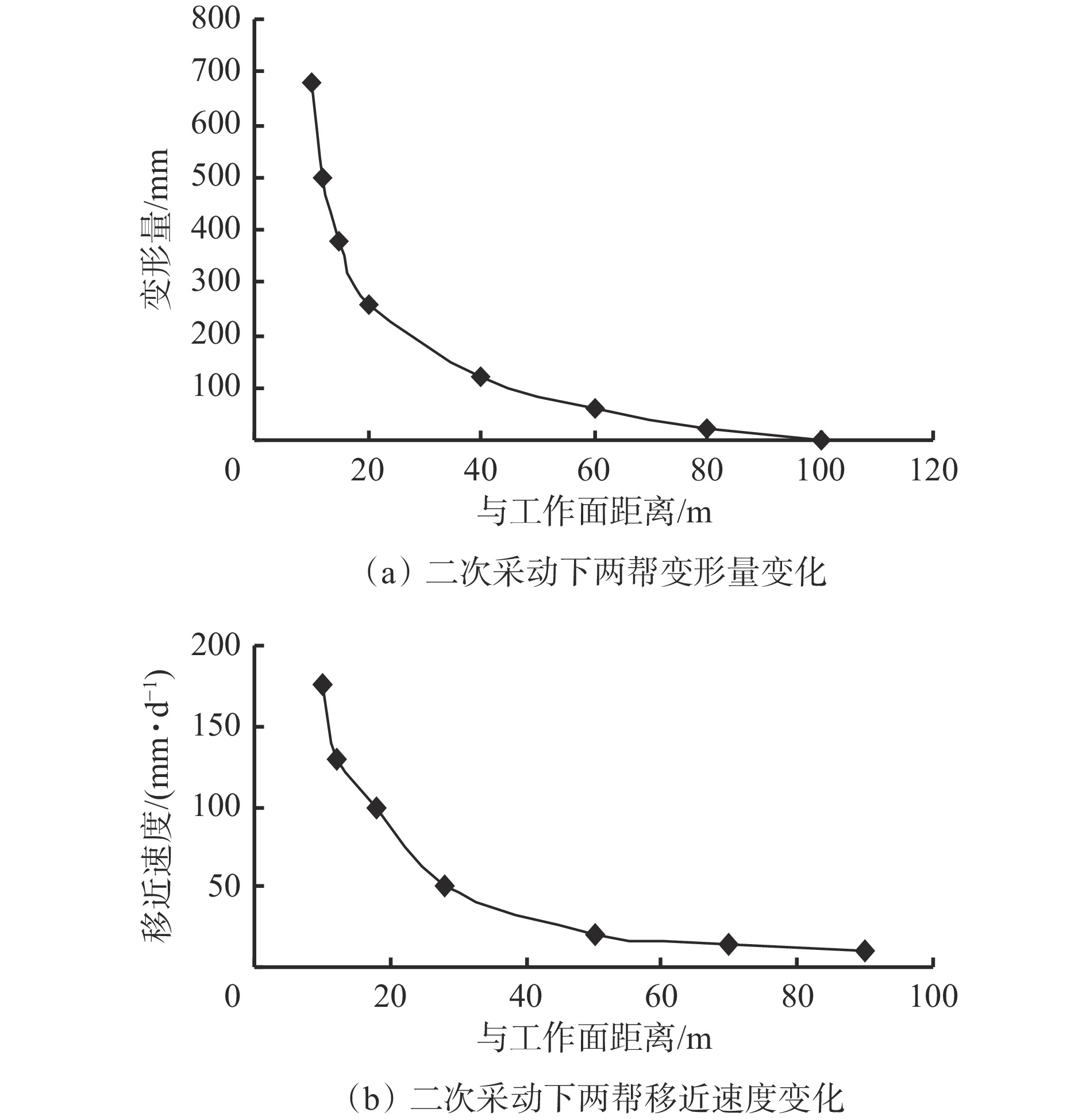

图 4 二次采动下巷道两帮变形特征
Figure 4. Deformation features of two sides of the roadway under secondary mining
![]()
图 6 重复采动巷道塑性区叠加扩展特征
Figure 6. Overlapping extension features of plastic zone in repeated mining roadway
![]()

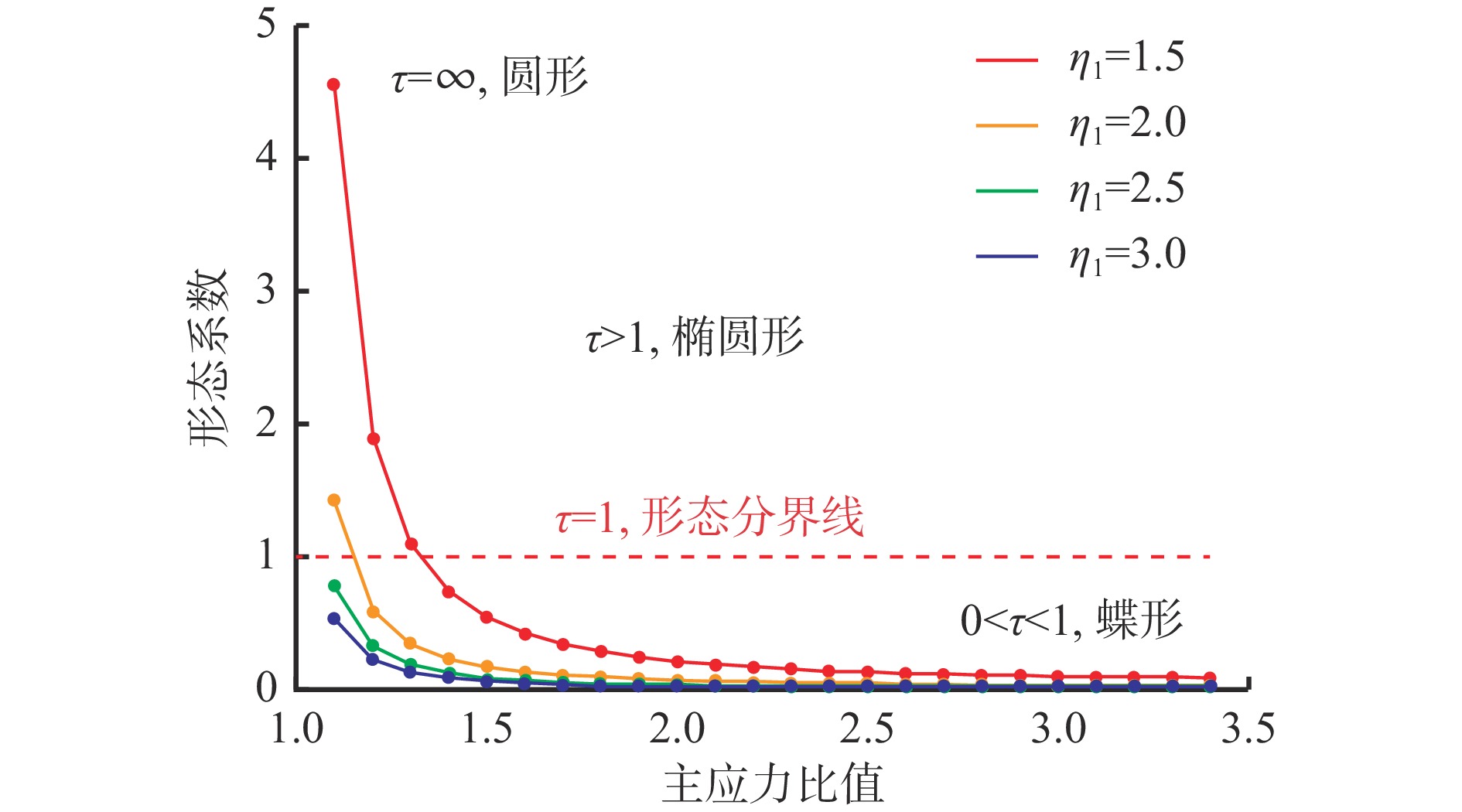

图 7 塑性区形态系数与主应力比值关系
Figure 7. The relationship between shape coefficient of plastic zone and principal stress ratio
表 1 13092巷一次采动两帮变形量统计数据
Table 1 Statistical data on deformation of two sides of the roadway 13092 under one-time mining
测点
序号距工作面
100～−200 m距工作面
−200～−700 m距工作面
−700～−1000 m绝对变
形量/mm占比/% 绝对变
形量/mm占比/% 绝对变
形量/mm占比/% 1 240 11.3 1 462 68.4 348 20.2 2 226 12.2 1 374 71.5 251 16.3 3 231 10.5 1 545 68.0 424 21.5 4 209 10.9 1 458 73.3 253 15.8 5 234 13.1 1 366 73.6 189 13.4 均值 228 11.6 1 441 70.9 293 17.5
下载: 导出CSV
表 2 巷道围岩采动塑性区形态系数
Table 2 Shape coefficient of mining plastic zone of roadway surrounding rock
岩层岩性 τ1 τ2 τD 砂质泥岩 6.47 0.22 0.24 煤 0.31 0.15 0.05 中粒砂岩 −0.72 1.53 −1.09
下载: 导出CSV
表 3 注浆材料性能
Table 3 Performance of grouting materials
水灰比 流动时间/min 固结时间/min 不同龄期强度/MPa 2 h 1 d 3 d 7 d 0.8∶1 1～3 8～15 10.8 12.8 14.7 17.5 0.6∶1 1～5 10～20 8.0 10.9 11.5 12.7
下载: 导出CSV
表 4 加固区域与未加固区域变形量对比
Table 4 Comparison of deformation between reinforced area and unreinforced area
阶段 区域 变形量/mm 断面积/m2 煤柱侧巷帮 回采侧巷帮 顶板 底板 一次采动 加固区域 388 173 79 307 21.4 未加固区域 912 405 526 671 13.0 二次采动 加固区域 155 70 55 210 18.2 未加固区域 470 215 390 675 9.7
下载: 导出CSV
-
[1] 朱卫兵,王晓振,谢建林,等. 矿山采动覆岩内部岩移原位监测技术进展及应用[J]. 工矿自动化,2023,49(9):1-12. ZHU Weibing,WANG Xiaozhen,XIE Jianlin,et al. Advancements and applications:in situ monitoring technology for overburden movement in mining[J]. Journal of Mine Automation,2023,49(9):1-12.
[2] 李波,王涛,李明. 强采动影响复用巷道墩柱支护技术研究与应用[J]. 煤炭工程,2023,55(7):51-57. LI Bo,WANG Tao,LI Ming. Research and application of pier column support technology for reused roadway with strong mining impact[J]. Coal Engineering,2023,55(7):51-57.
[3] 李超. 复用巷道水力压裂切顶应力场响应及控制效果评价[J]. 山西煤炭,2023,43(4):14-19,32. DOI: 10.3969/j.issn.1672-5050.2023.04.004 LI Chao. Stress field response and control effect evaluation of hydraulic fracturing and roof cutting in reused roadway[J]. Shanxi Coal,2023,43(4):14-19,32. DOI: 10.3969/j.issn.1672-5050.2023.04.004
[4] 刘光饶,齐振敏,杨位良,等. 强采动巷道断顶卸压稳定性控制机理及应用[J]. 科学技术与工程,2024,24(17):7090-7098. DOI: 10.12404/j.issn.1671-1815.2304786 LIU Guangrao,QI Zhenmin,YANG Weiliang,et al. Control mechanism and application of roof break relief stability of strong mining roadway[J]. Science Technology and Engineering,2024,24(17):7090-7098. DOI: 10.12404/j.issn.1671-1815.2304786
[5] 谢生荣,王恩,陈冬冬,等. 深部强采动大断面煤巷围岩外锚−内卸协同控制技术[J]. 煤炭学报,2022,47(5):1946-1957. XIE Shengrong,WANG En,CHEN Dongdong,et al. Collaborative control technology of external anchor-internal unloading of surrounding rock in deep large-section coal roadway under strong mining influence[J]. Journal of China Coal Society,2022,47(5):1946-1957.
[6] 闫帅,柏建彪,卞卡,等. 复用回采巷道护巷煤柱合理宽度研究[J]. 岩土力学,2012,33(10):3081-3086,3150. YAN Shuai,BAI Jianbiao,BIAN Ka,et al. Investigation on rational barrier pillar width of reused gateroad in coal mines[J]. Rock and Soil Mechanics,2012,33(10):3081-3086,3150.
[7] 张鹏,赵健,许向前. 复用巷道小煤柱宽度及围岩应力研究[J]. 煤炭技术,2017,36(10):61-63. ZHANG Peng,ZHAO Jian,XU Xiangqian. Study on small coal pillar width of reused roadway and surrounding rock stress[J]. Coal Technology,2017,36(10):61-63.
[8] 岳延朋,王涛,孙志勇. 回采工作面多巷布置复用巷道全锚索支护技术研究[J]. 矿业安全与环保,2022,49(4):169-175. YUE Yanpeng,WANG Tao,SUN Zhiyong. Research on the whole anchor cable support technology of multi-roadway layout of roadway reuse in coal face[J]. Mining Safety & Environmental Protection,2022,49(4):169-175.
[9] 赵志强,马念杰,刘洪涛,等. 巷道蝶形破坏理论及其应用前景[J]. 中国矿业大学学报,2018,47(5):969-978. ZHAO Zhiqiang,MA Nianjie,LIU Hongtao,et al. A butterfly failure theory of rock mass around roadway and its application prospect[J]. Journal of China University of Mining & Technology,2018,47(5):969-978.
[10] 范子儀,李永亮,孙昊,等. 采动影响下弱胶结软岩巷道非对称变形特征与控制对策[J]. 采矿与岩层控制工程学报,2022,4(2):44-53. FAN Ziyi,LI Yongliang,SUN Hao,et al. Characteristics and control measures of unsymmetric deformation of roadways within weakly-cemented soft rock[J]. Journal of Mining and Strata Control Engineering,2022,4(2):44-53.
[11] 郝英豪,王帅,张鑫,等. 超前支承压力影响下破碎顶板变形机制与控制[J]. 煤矿安全,2024,55(3):147-154. HAO Yinghao,WANG Shuai,ZHANG Xin,et al. Deformation mechanism and control of broken roof under the influence of advance bearing pressure[J]. Safety in Coal Mines,2024,55(3):147-154.
[12] 张懿,张向阳,卜庆为,等. 厚煤切顶巷道顶板围岩支护承载稳定性分析[J]. 采矿与岩层控制工程学报,2022,4(6):37-46. ZHANG Yi,ZHANG Xiangyang,BU Qingwei,et al. Analysis on bearing stability of roof surrounding rock support in thick coal roof cutting roadway[J]. Journal of Mining and Strata Control Engineering,2022,4(6):37-46.
[13] 陈政文,吴士良,姜南. 动载作用下巷道超前支护区域划分[J]. 工矿自动化,2023,49(12):139-146. CHEN Zhengwen,WU Shiliang,JIANG Nan. Division of advanced support areas in roadways under dynamic loads[J]. Journal of Mine Automation,2023,49(12):139-146.
[14] 杨军,王宏宇,王亚军,等. 切顶卸压无煤柱自成巷顶板断裂特征研究[J]. 采矿与安全工程学报,2019,36(6):1137-1144. YANG Jun,WANG Hongyu,WANG Yajun,et al. Fracture characteristics of the roof in gob-side entry retaining with roof cutting and pressure release[J]. Journal of Mining & Safety Engineering,2019,36(6):1137-1144.
[15] 吴祥业,王婧雅,郭晓菲,等. 重复采动巷道围岩塑性区叠加扩展形态特征及量化判别方法[J]. 中国矿业大学学报,2024,53(1):46-58,105. WU Xiangye,WANG Jingya,GUO Xiaofei,et al. Morphological characteristics and quantitative discriminant method of superimposed plastic zone expansion of surrounding rock of repeated mining roadway[J]. Journal of China University of Mining & Technology,2024,53(1):46-58,105.
[16] 吴祥业,王婧雅,陈世江,等. 重复采动巷道塑性区调控原理与稳定控制[J]. 岩土力学,2022,43(1):205-217. WU Xiangye,WANG Jingya,CHEN Shijiang,et al. Regulation principle and stability control of plastic zone in repeated mining roadway[J]. Rock and Soil Mechanics,2022,43(1):205-217.
[17] 郭晓菲,马念杰,赵希栋,等. 圆形巷道围岩塑性区的一般形态及其判定准则[J]. 煤炭学报,2016,41(8):1871-1877. GUO Xiaofei,MA Nianjie,ZHAO Xidong,et al. General shapes and criterion for surrounding rock mass plastic zone of round roadway[J]. Journal of China Coal Society,2016,41(8):1871-1877.
[18] 王宇,涂敏,付宝杰,等. 深井侧向采动应力分布规律及沿空巷道支护[J]. 采矿与岩层控制工程学报,2020,2(3):40-47. WANG Yu,TU Min,FU Baojie,et al. Study on the distribution of side abutment pressures and ground support for double-used entries in deep mining[J]. Journal of Mining and Strata Control Engineering,2020,2(3):40-47.
[19] 张进鹏,刘立民,刘传孝,等. 基于预应力锚和自应力注的破碎围岩锚注加固应用研究[J]. 采矿与安全工程学报,2021,38(4):774-783. ZHANG Jinpeng,LIU Limin,LIU Chuanxiao,et al. Application of bolt-grouting reinforcement for broken surrounding rock based on prestressed bolt and self-stress grouting[J]. Journal of Mining & Safety Engineering,2021,38(4):774-783.
[20] 李树刚,成小雨,刘超,等. 破碎围岩动压巷道锚索支护与注浆加固技术研究[J]. 煤炭科学技术,2016,44(1):67-72. LI Shugang,CHENG Xiaoyu,LIU Chao,et al. Research on technology of anchor cable supporting and grouting reinforcement for dynamic pressurized tunnel with crushed surrounding rock[J]. Coal Science and Technology,2016,44(1):67-72.
[21] 张洪伟,万志军,张源. 非充分稳定覆岩下综放沿空掘巷窄煤柱巷旁注浆加固机理[J]. 采矿与安全工程学报,2018,35(3):489-495. ZHANG Hongwei,WAN Zhijun,ZHANG Yuan. Mechanism of grouted- reinforcement in last roadway for pillar in the fully-mechanized gob-side entry[J]. Journal of Mining & Safety Engineering,2018,35(3):489-495.
[22] 曹庆华,杨月飞,陈慧明,等. 深部沿空留巷超前锚索补强支护及数值模拟[J]. 中国矿业,2023,32(4):133-139. DOI: 10.12075/j.issn.1004-4051.2023.04.005 CAO Qinghua,YANG Yuefei,CHEN Huiming,et al. Numerical simulation of advanced anchor cable active reinforcement and support in deep gob side entry retaining[J]. China Mining Magazine,2023,32(4):133-139. DOI: 10.12075/j.issn.1004-4051.2023.04.005
-
