0 引言
煤矿辅助运输在生产过程中具有举足轻重的作用，但其智能化水平亟待提升。无轨胶轮车作为重要的煤矿辅助运输手段之一，实现其无人化可有效降低人身安全事故率和信息管理难度[1]。
环境感知是实现无人驾驶的基础，主要为无人驾驶车辆决策和规划提供有效信息。常用的环境感知手段包括2D平面检测和3D立体空间检测。2D检测仅能输出目标在2D图像中的检测锚框，对于无人驾驶车辆应用场景，无法完全提供环境感知任务所需的平面坐标及立体姿态、实际尺寸等信息，因此需进行3D检测。
常用的3D检测方法包括：① 基于图像检测法。具有代表性的是YOLO3D[2]，其网络主体为YOLO系列使用的Darknet，在此基础上加深了网络层，并采用反卷积手段，使得网络在获取更深层特征信息的同时保留位置信息。A. Mousavian等[3]、F. Chabot等[4]采用单目相机图像生成了高精度3D锚框。Chen Xiaozhi等[5]采用深度相机实现了高质量3D检测。基于图像检测法在常规环境下表现良好且成本低，但煤矿井下视觉条件恶劣，该方法无法满足检测准确性要求。② 基于雷达点云检测法。具有代表性的是体素网络，其将雷达点云数据划分为体素，通过体素特征编码层转换为统一格式的表达，采用RPN(Region Proposal Network，区域生成网络)对物体进行分类回归。Li Bo等[6]通过将雷达点云数据转换为前视图和俯视图进行3D检测。基于雷达点云检测法可有效应对井下复杂工况，但缺乏环境语义理解，不利于无人驾驶后续处理流程。③ 融合图像和雷达点云检测法。具有代表性的是AVOD(Autonomous Vehicle Oriented Development,以自动驾驶汽车为导向的开发模式)[7]，其输入雷达点云数据和RGB图像，利用特征金字塔网络对二者进行特征融合，挑选出合适的3D候选框进行检测。Chen Xiaozhi等[8]采用点云转换的俯视图、前视图与相机图像融合，实现对物体的检测。C. R. Qi等[9]采用视锥法，将图像检测结果的先验投影到点云的视锥范围内求解3D锚框，从而实现目标检测。融合图像和雷达点云检测法准确性高，但在有效融合基础上进一步提升处理速度，保证无人驾驶情况下的实时检测，还有待进一步研究。
目前无人驾驶技术在露天矿卡车中已有一定的研究成果[10]。但在煤矿井下环境中，因光照不足，导致RGB图像信息缺失，且巷道空间狭小，导致激光雷达采集的点云数据存在较多噪声，影响目标检测精度。因此，现有方法应用于井下无人驾驶无轨胶轮车目标3D检测时难以取得较好效果[11]。针对该问题，本文结合井下环境及无轨胶轮车低速行驶特点，提出了一种融合图像和雷达点云的无人驾驶无轨胶轮车目标3D检测方法，通过对RGB图像和雷达点云数据进行预处理及特征融合，实现了无轨胶轮车运行环境中目标实时、精确检测。
1 环境信息获取及预处理
采用Livox Horizon三维固态激光雷达及D1300-IR-90单目相机分别获取无人驾驶无轨胶轮车行驶环境的点云数据及RGB图像数据，安装方式如图1所示。Livox Horizon的水平视场角为87.1°，安装后可实现360°视场全覆盖。
图1 激光雷达与相机安装方式
Fig.1 Setting mode of laser radar and camera
1.1 图像数据增强
由单目相机获取的RGB图像在室外光照良好的环境中可满足目标检测任务要求，但在煤矿井下表现欠佳。因此，本文对RGB图像进行全局直方图均衡处理，调整图像亮度及饱和度，以降低井下光照不均影响。
将图像从RGB模式转换为HSL模式，以便在L空间内对图像进行亮度调整。转换方法为分离出R，G，B通道像素值并对其进行线性运算，即
(1)
式中：D为图像亮度；fjmax,fjmin分别为j通道的最大、最小像素值，j=R，G，B。
令Dk(k为图像亮度级数)为D的离散形式，则经全局直方图均衡处理的图像亮度为
(2)
式中：T(Dk)为全局直方图均衡转换函数[12]；ni为图像亮度级i对应的图像像素数；N为图像像素总数。

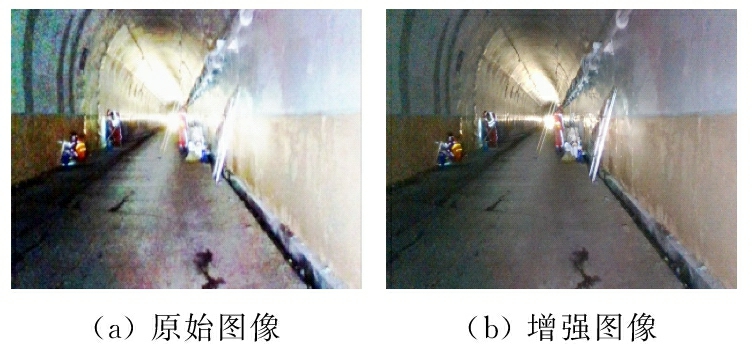

将全局直方图均衡处理后的HSL图像还原为RGB图像，如图2所示。可看出经全局直方图均衡处理的RGB图像(增强图像)在视觉上更加柔和，各通道亮度分布更加均匀，待测目标与背景区分更加明显，有利于后续目标检测。
图2 图像经全局直方图均衡处理前后对比
Fig.2 Image comparison before and after being processed by global histogram equalization
1.2 点云数据滤波及降维
对点云数据进行滤波，以减小噪声。常用的滤波算法见表1。

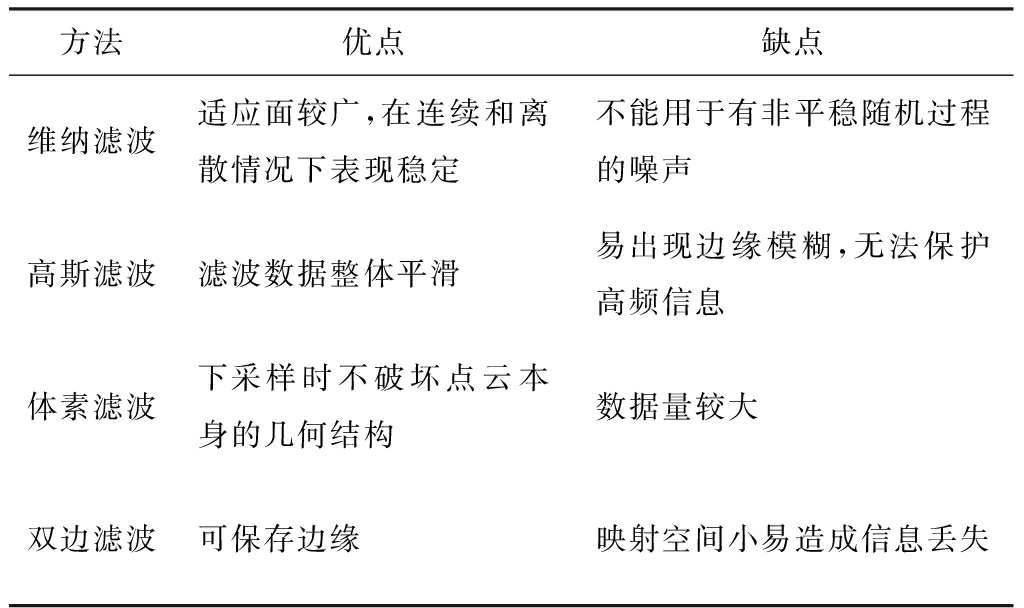

表1 常用的滤波算法对比
Table 1 Comparison among common filtering algorithms
方法优点缺点维纳滤波适应面较广,在连续和离散情况下表现稳定不能用于有非平稳随机过程的噪声高斯滤波滤波数据整体平滑易出现边缘模糊,无法保护高频信息体素滤波下采样时不破坏点云本身的几何结构数据量较大双边滤波可保存边缘映射空间小易造成信息丢失
对于无人驾驶无轨胶轮车目标检测任务，其最重要的是保存目标边缘信息。从表2可看出，双边滤波算法可保留原数据的边缘信息[13]，同时只造成背景环境信息丢失，满足实际需求。经双边滤波后的点云数据为
(3)
式中：Pe为第e个原始点云数据；β为双边滤波因子；γe为第e个点云的法向量。

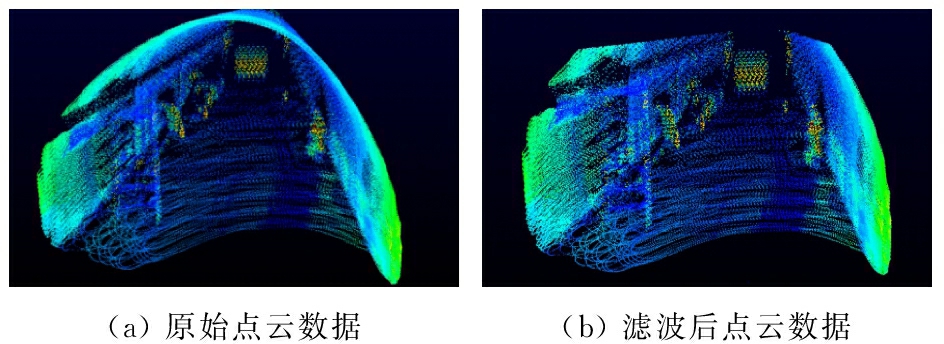

滤波前后的点云数据如图3所示。
图3 点云数据滤波前后对比
Fig.3 Point cloud data comparison before and after filtering
点云数据经双边滤波处理后，采用PCA (Principal Component Analysis，主成分分析) 提取其主成分，实现数据降维，以减少数据存储空间，提升目标检测速度。经PCA降维后的点云数据矩阵为
Zm×r=Rm×rWt×r
(4)
式中：m为空间中点云个数；r，t为点云数据降维前后数据维度；Rm×t为原始点云数据矩阵；Wt×r为映射矩阵。

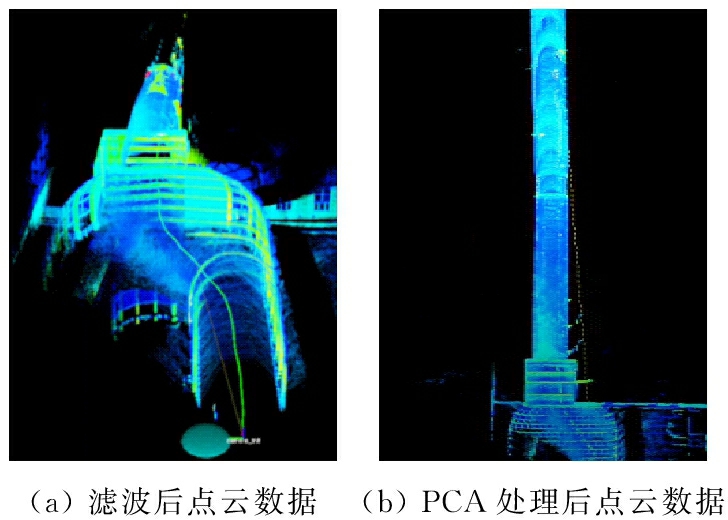

PCA降维前后的点云数据如图4所示。可看出经PCA处理后的点云数据在实现降维的基础上，极大地保留了数据原有特征。
图4 点云数据经PCA处理前后对比
Fig.4 Point cloud data comparison before and after being processed by PCA
2 融合图像与雷达点云检测模型
由于单目相机和激光雷达采集的数据格式不同，且表示形式存在差异，所以直接融合数据十分困难。对此，本文设计了一种融合图像与雷达点云检测模型，通过对RGB图像与点云数据进行特征级融合及区域级融合，实现目标3D检测。本文重点介绍模型结构及损失函数设计。
2.1 检测模型结构

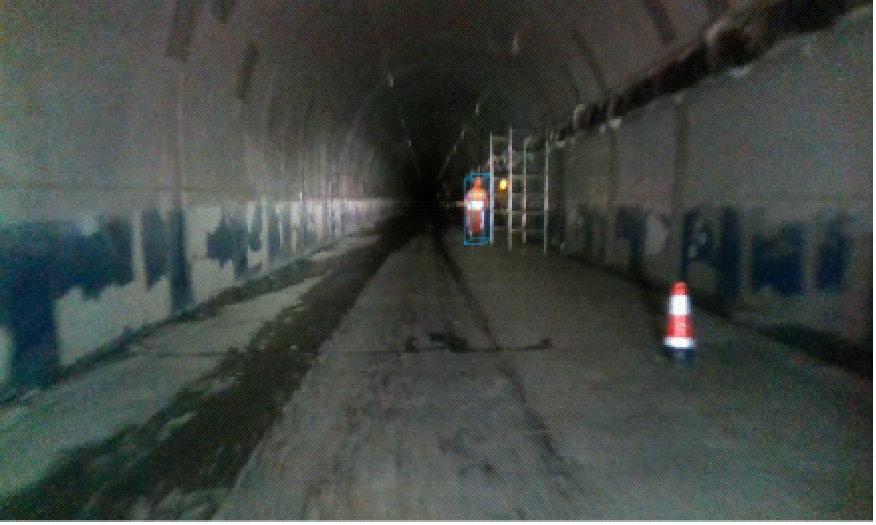

对预处理的图像及点云数据做进一步处理，以获取检测模型输入数据。采用RPN提取增强图像的候选区域，得到待测目标的2D锚框[14]，如图5所示。
图5 检测模型输入图像
Fig.5 Input image of the detection model
对图5中图像的同一帧点云数据进行双边滤波及PCA处理，提取其2D主成分，结果如图6所示。
图6 检测模型输入点云数据
Fig.6 Input point cloud data of the detection model

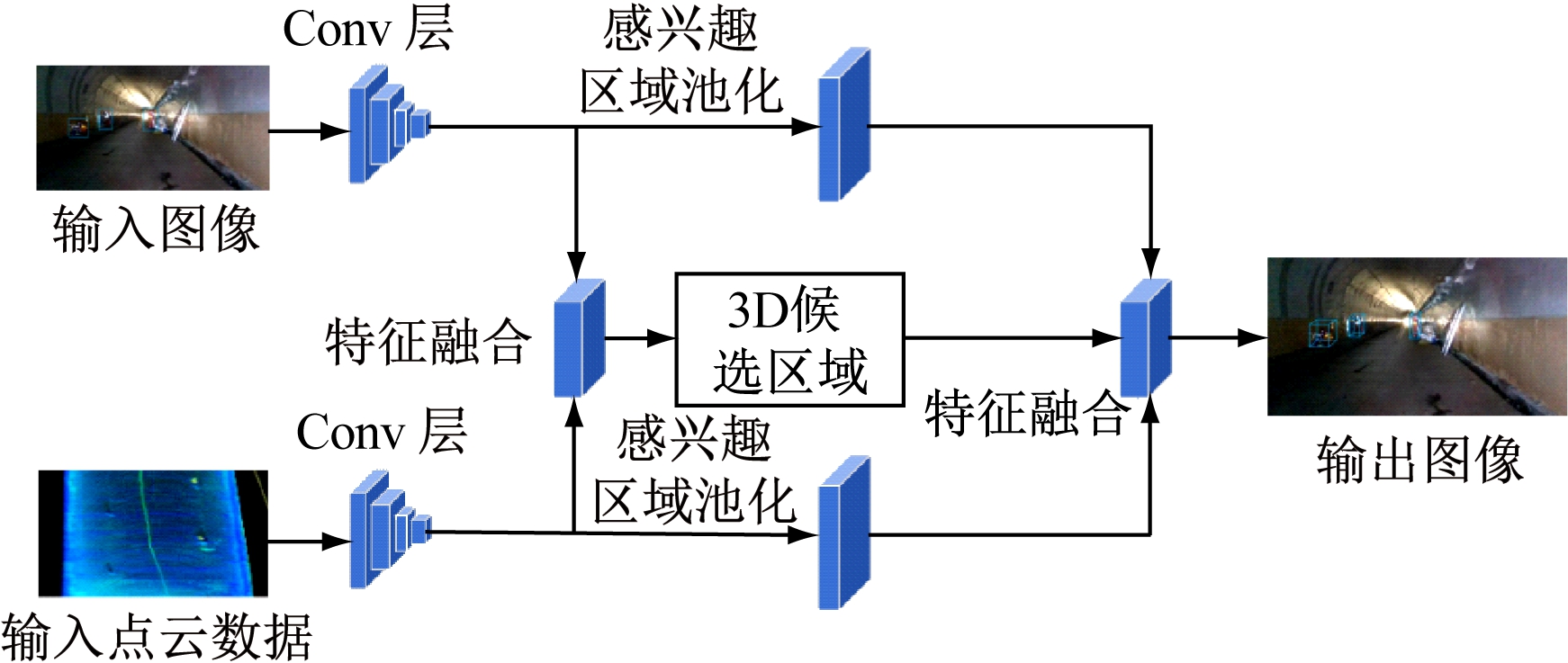

融合图像与雷达点云检测模型结构如图7所示。采用point-wise(点方式)排序学习方法对RPN提取特征后的图像与点云数据2D主成分进行早期特征级融合，即将点云数据2D主成分和图像做投影映射，为点云数据赋予图像上每一像素点的RGB值。映射关系为
(5)
式中：(x,y)为点云数据坐标(X,Y,Z)在像平面坐标系中对应的坐标；(x0,y0)为图像像素点坐标；F为图像的像素分布函数；as,bs,cs分别为相机在X,Y,Z轴方向的姿态角，s=1，2，3分别表示雷达坐标系、相机坐标系、世界坐标系；(X′,Y′,Z′)为(x0,y0)根据相机内参矩阵解算的实际3D坐标。
图7 融合图像与雷达点云检测模型结构
Fig.7 Structure of detection model based on image and radar point cloud fusion
采用早期融合后的特征生成一系列3D候选区域，同时分别对卷积后的图像特征和点云数据特征进行感兴趣区域池化，使其维度相同，并与3D候选区域进行后期区域级融合，生成待测目标3D锚框，完成目标检测。

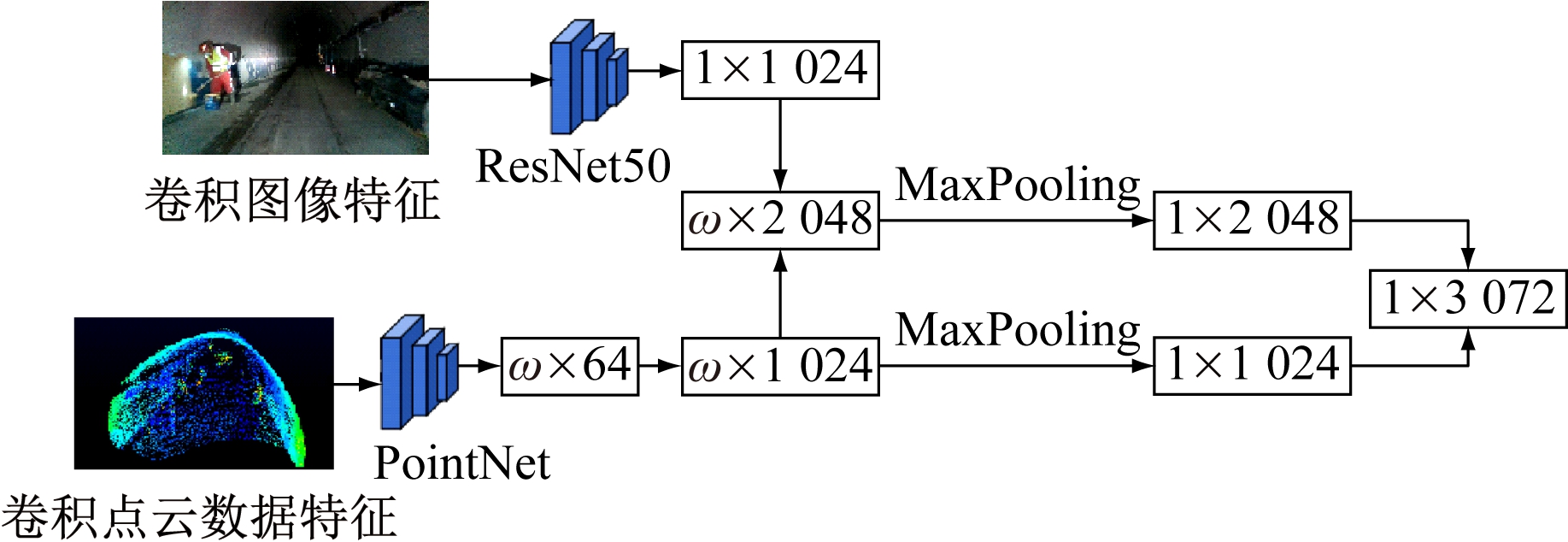

区域级融合流程如图8所示。图像通道采用ImageNet预训练的ResNet50作为骨干网，并提取1×1 024维度特征。点云通道采用PointNet提取点特征和全局特征，具体过程：原始点云(ω×3)(ω为点云数据个数)PointNet依次提取高维度信息(ω×64)，(ω×1 024)，然后采用MaxPooling(最大池化)将高维度信息(ω×1 024)压缩至(1×1 024)，并将其作为全局特征。融合初期将点云维度信息(每一点维度为1×2 048)与图像维度信息做整体拼接，融合结果包含了PointNet和ResNet50的深层信息。融合后期将初期融合结果进行MaxPooling处理，所得结果与点云数据的全局特征进行融合，进一步提升全局信息质量。
2.2 损失函数
设计损失函数时需考虑待测目标锚框的各个变量。理论上，1个3D锚框有9个自由度，包括3个位置、3个旋转、3个维度自由度。对于无人驾驶无轨胶轮车，因大多数情况下与地面保持水平，所以可设置滚动和倾斜角度相对于水平面为零，且底面为水平面的一部分，由此省略3个旋转自由度，只需考虑其实际空间位置坐标及所占空间大小即可完成目标检测，因此参考YOLOv3网络的损失函数并进行改进，设计检测模型损失函数：
图8 区域级融合流程
Fig.8 Region level fusion flow
L=
(6)
式中：λcon为损失函数分配给待测目标位置和尺寸迭代的权重；p为1次迭代中的锚框；S为锚框总数；q为锚框p表示的类别；B为检测类别总数；
为正样本锚框损失；(xp,yp,zp)为待测目标空间位置坐标预测值，
为待测目标空间位置坐标真实值；wp,lp,hp分别为待测目标宽度、长度、高度预测值，
分别为待测目标宽度、长度、高度真实值；λconf为损失函数分配给待测目标前景判断的权重；Cp为预测结果类别；
为真实结果类别；α为网络超参数，用于平衡训练数据中的正负样本；
为负样本锚框损失。
3 检测性能验证
检测模型训练和测试均基于笔者所在课题组制作的井下环境数据集，其包括图像数据、点云数据及相机-雷达标定参数。数据集中共9 176组数据，7 659组数据组成训练集，1 517组数据组成测试集。
模型训练参数见表2。初始学习率设置为10-5，以防止模型在训练初期因梯度不稳定而发生偏移。在完成50次训练后将学习率调整至10-4，以加快学习进程。完成80次训练后将学习率调整为5×10-5直至训练结束。训练图像数据前，参考SSD[15]的随机亮度抖动对数据进行随机增强。针对煤矿井下应用环境，将图像随机变换概率设为0.7，亮度变换范围为(-48，48)。

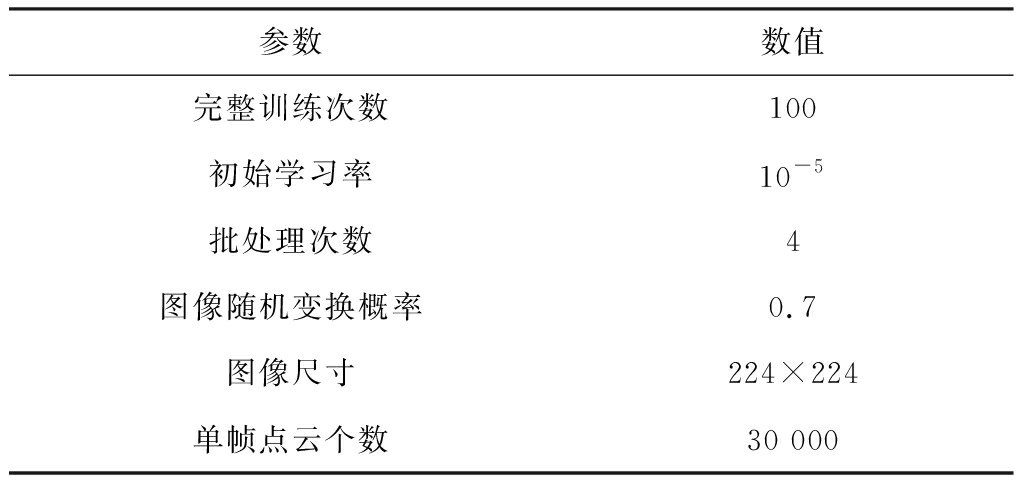

表2 模型训练参数
Table 2 Model training parameters
参数数值完整训练次数100初始学习率10-5批处理次数4图像随机变换概率0.7图像尺寸224×224单帧点云个数30 000
实验硬件平台为RTX3090及AMD 3950X，开发环境为Pytorch1.7，在Ubuntu18.04下运行。设计消融实验，对比输入不同数据情况下检测模型的性能，评价指标采用不同IoU(Intersection-over-Union,交并比)下检测模型的AP(Average Precision，平均精度)及mAP(Mean Average Precision，平均精度均值)，结果见表3。可看出采用本文方法对采集的环境图像及雷达点云进行处理后，检测模型的AP和mAP均得到明显提升，表明本文数据处理方法能够提高3D锚框的定位性能。

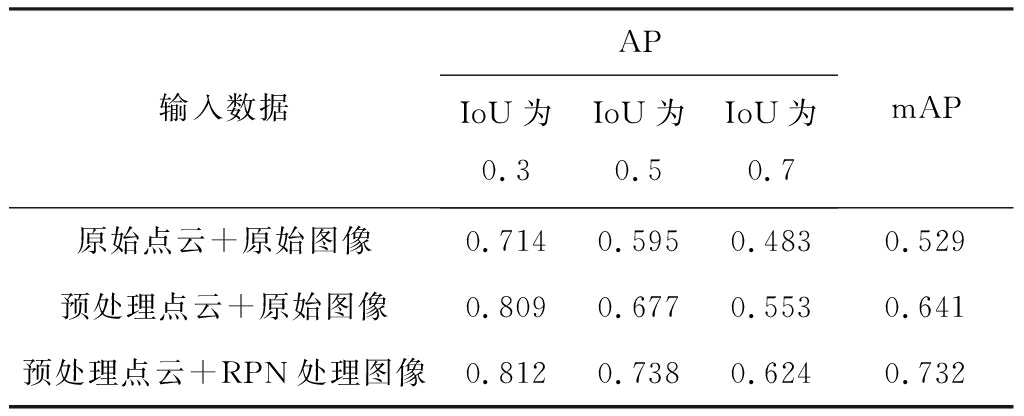

表3 消融实验结果
Table 3 Melting experiment results
输入数据APIoU为0.3IoU为0.5IoU为0.7mAP原始点云+原始图像0.7140.5950.4830.529预处理点云+原始图像0.8090.6770.5530.641预处理点云+RPN处理图像0.8120.7380.6240.732
基于本文数据集，在不同IoU下分别测试YOLO3D，MV3D(Multi-View 3D)和本文检测模型的性能，结果见表4。可看出IoU不超过0.5时，MV3D模型的AP最大；IoU为0.7时，检测任务对目标位置有更精确要求，此时本文模型的AP最大；本文模型的mAP较YOLO3D提高0.106，较MV3D模型低0.019，但检测速度较MV3D模型提升了84.6%，达24 帧/s，实现了检测精度和速度的良好平衡。

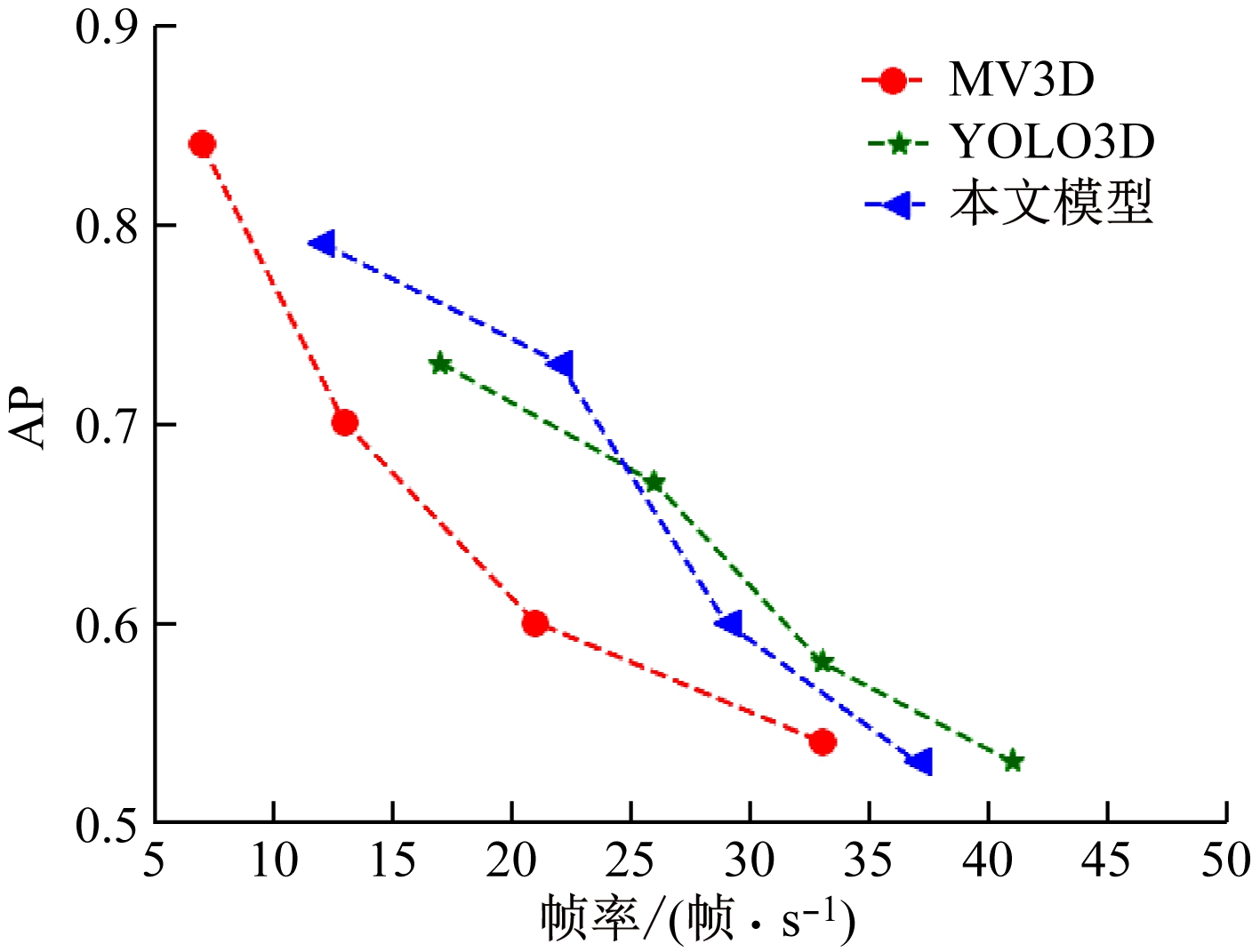

3种检测模型的实时检测精度对比如图9所示。针对煤矿无轨胶轮车低速行驶特点，检测速度在15～30帧/s即可满足目标检测要求。从图9可看出，本文模型在15～30帧/s检测速度下的AP整体上优于其他2种模型，可更好地实现井下目标3D检测。

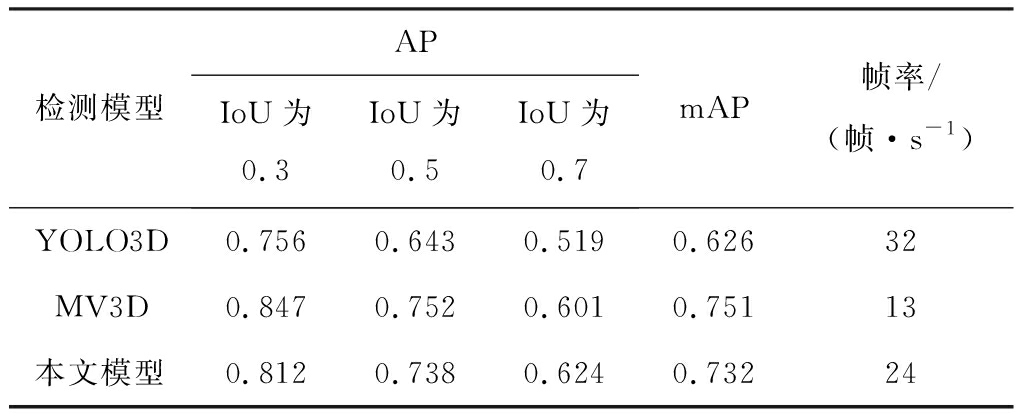

表4 不同检测模型性能对比
Table 4 Performance comparison among different detection models
检测模型APIoU为0.3IoU为0.5IoU为0.7mAP帧率/(帧·s-1)YOLO3D0.7560.6430.5190.62632MV3D0.8470.7520.6010.75113本文模型0.8120.7380.6240.73224
图9 不同检测模型实时检测精度对比
Fig.9 Comparison of real-time detection precision among different detection models

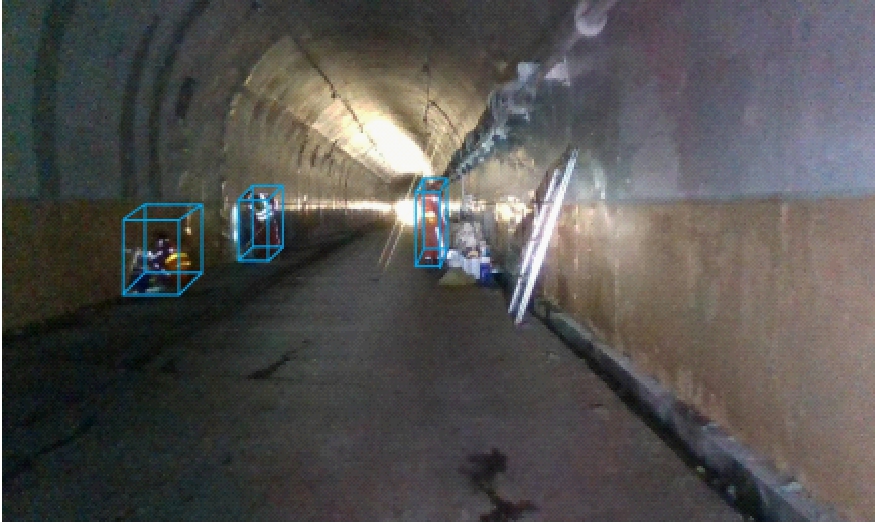

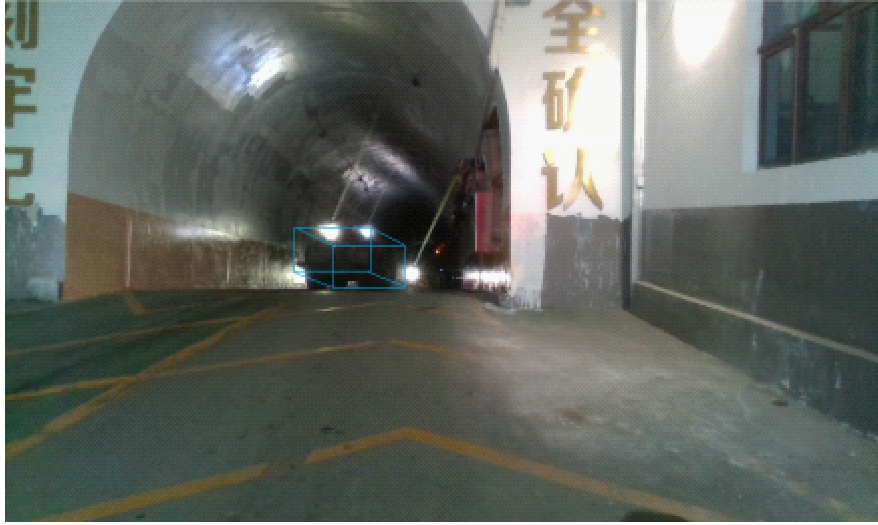

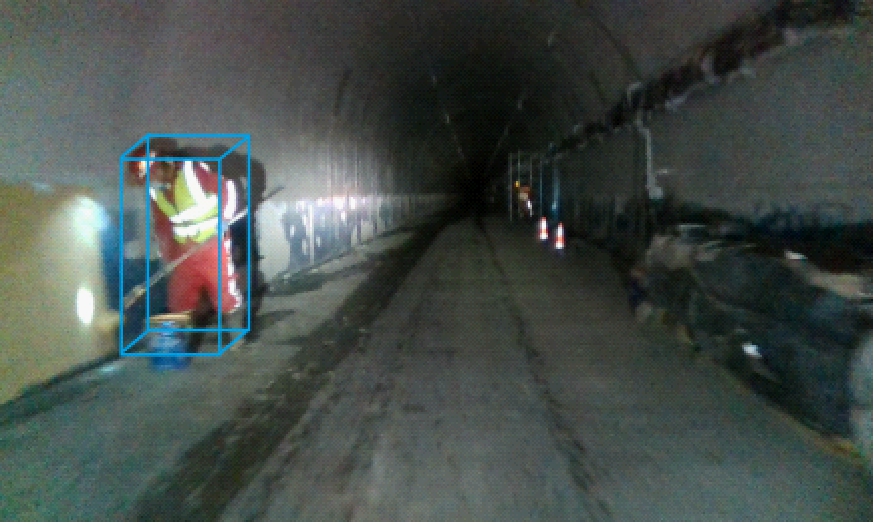

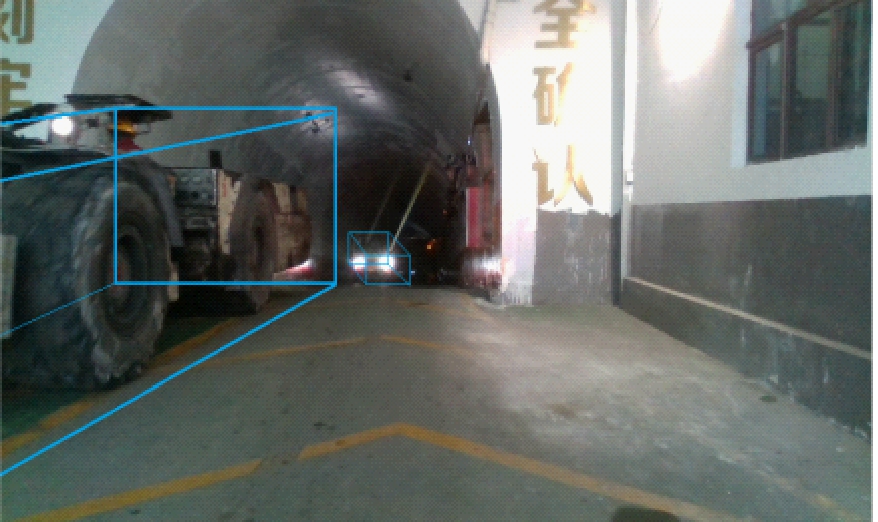

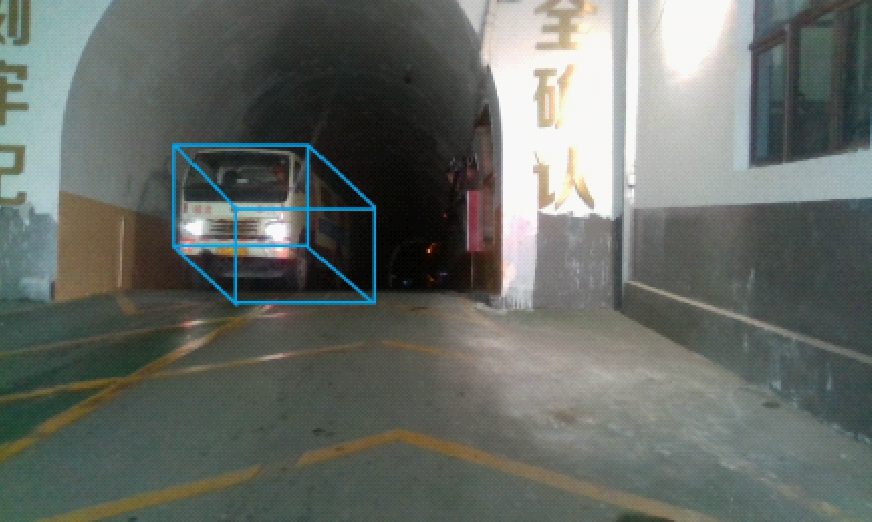

在陕西陕煤曹家滩矿业有限公司副井大巷对本文模型进行测试，部分检测效果如图10所示。可看出本文方法对于井下车辆或行人均能准确检测出3D位置信息，且未出现漏检现象，表明该方法能较好地适应井下环境。
图10 井下检测效果
Fig.10 Underground detection results
4 结论
(1) 对煤矿井下无人驾驶无轨胶轮车行驶环境中获取的RGB图像和点云数据进行预处理：通过全局直方图均衡化提升图像亮度，降低井下光照不均影响；通过双边滤波去噪及PCA降维，提升点云数据质量，减少运算时间。
(2) 提出一种融合图像与雷达点云检测模型，引入RPN生成2D图像候选区域，对其与点云数据进行早期特征级融合生成3D候选区域，在3D候选区域基础上进行后期区域级融合，输出3D锚框，实现目标检测。
(3) 通过消融实验及与YOLO3D，MV3D模型的对比实验，验证了提出的融合图像与雷达点云检测模型的目标检测精度较高，且较好地实现了精度与检测速度的平衡。测试结果表明该模型能够准确检测无轨胶轮车行驶环境中的目标，具有良好的井下适应性。
