微震初至波到时自动拾取研究

高煜1,胡宾鑫1,朱峰1,张华1,宋广东1,高国防2,庞江波2,钟国栋2,全霓2

(1.齐鲁工业大学(山东省科学院) 激光研究所, 山东 济南 250300;2.陕西高速集团白泉分公司, 陕西 西安 710065)

摘要微震初至波到时准确拾取是实现震源定位的前提,传统的人工拾取方法效率低、耗时长,而自动拾取方法中常用的长短时窗能量比值(STA/LTA)法对低信噪比信号的拾取准确率较低。针对上述问题,提出了一种基于随机森林的微震初至波到时自动拾取方法。首先,提取微震数据的振幅、能量及相邻时刻振幅比作为特征,并对每个样本进行特征类别标记;然后,构建随机森林模型以识别微震初至波;最后,采用随机森林模型计算每个测试样本属于某一类别的概率,将概率不小于0.5的第1个数据采样点判定为微震初至波到时采样点。采用煤矿井下巷道深孔中的微震监测数据进行实验,结果表明当随机森林算法中决策树的数量和最大深度分别为137,6时,该方法对微震数据样本分类的准确率达98.5%,对微震初至波到时的平均拾取误差为23.1 ms,拾取精度优于STA/LTA方法。

关键词微震监测; 微震初至波; 初至波到时; 微震波自动拾取; 随机森林; STA/LTA法

0 引言

随着矿山开采深度和强度的增加,岩体失稳引发的冲击地压、顶板冒落、突水、瓦斯突出等动力灾害频发,严重影响矿山安全生产。微震监测技术是一种有效的岩体稳定性监测预警手段,广泛应用于煤矿、非煤矿山、隧道、硐室、大坝、边坡、高铁路基等工程稳定性监测预警领域。该技术利用微震监测系统进行现场实时监测,结合震源定位技术确定微震事件的时空信息及能量,从而对岩体变形导致的破坏活动范围、稳定性及发展趋势等作出科学评价。微震初至波(一般为P波)是检波器最先接收到的地震波,位于环境噪声和有效信号的分界处,此处伴随能量急剧变化。准确地拾取微震初至波到时是实现震源定位的前提,是微震监测关键技术之一[1]

传统的微震初至波到时拾取方法主要有人工拾取和自动拾取。人工拾取方法主要依靠肉眼判别微震初至波到时,效率低,耗时长。自动拾取方法根据微震波的振幅、频率等特征构造特征函数,利用数学算法检测微震初至波到时,主要有长短时窗能量比值(Short Term Average/Long Term Average,STA/LTA)法[2-4]、赤池信息准则[5]、高阶统计量方法[6]、小波变换[7-8]、神经网络法、分形分维法等[9-11]。其中STA/LTA法应用较普遍。该方法中STA为短时窗平均值,代表微震初至波到来时突变的能量;LTA为长时窗平均值,表示噪声能量。当检波器检测到微震初至波时,相应的STA/LTA明显增大,达到触发阈值时对应的时刻认为是初至波到时[12]。STA/LTA法计算简单,适合实时处理且稳定可靠,但准确性严重受制于触发阈值的设定、长短时窗大小及特征函数的选取,尤其是对低信噪比信号的拾取准确率较低。

针对上述问题,以实际煤矿岩石破裂微震监测为例,提出了一种基于随机森林的微震初至波到时自动拾取方法:首先,提取微震数据特征并标注特征样本类别;然后,构建随机森林模型以识别微震初至波;最后,将微震数据测试集样本输入随机森林模型,得到每个样本属于某一类别的概率,将概率不小于0.5的第1个数据采样点判定为微震初至波到时采样点。实验结果表明该方法的准确性优于STA/LTA法。

1 随机森林算法

随机森林是一种有监督的机器学习算法[13-15],主要思想是将多个独立的弱分类器即多棵决策树进行组合,形成一个强分类器。随机森林算法原理:首先,从训练集中有放回地随机抽取样本,生成单棵决策树,当大量决策树生成时,对其进行组合构成随机森林;然后,通过验证集进行多次验证,得到训练好的随机森林模型;最后,将测试集样本输入训练好的随机森林模型中,每一棵决策树对其进行判断和分类,分别得到一个分类结果,采用最大投票法则确定待测样本类型。

随机森林的构建过程如下。

(1) 随机且有放回地抽样。设训练集中样本数量为N,从中随机抽取1个样本并放回,重复N次,得到的N个样本组成决策树的根节点。

(2) 决策树节点分裂。为了降低每个特征之间的相关性,决策树在节点分裂时从所有特征中随机选取一部分,依次计算其基尼系数,将基尼系数较小的特征作为该节点的分裂准则,根据分裂函数将当前决策树在该节点分为左子树和右子树。不断重复上述过程,直到该节点所有样本属于同一类,停止分裂。

(3) 构建随机森林。执行步骤(1)、(2)多次后产生大量决策树,将其集成、组合构成随机森林。

2 微震初至波到时自动拾取方法

基于随机森林的微震初至波到时自动拾取方法步骤如下。

(1) 微震数据特征提取及处理。当微震事件发生时,微震记录的主要特征会发生变化,尤其是初至波到来时刻,微震波振幅和能量(振幅的平方)明显增大,相邻时刻振幅比(后一时刻振幅绝对值与前一时刻振幅绝对值的比值)相应增大,因此提取微震波振幅、能量及相邻时刻振幅比作为特征,并对每个样本进行特征类别标记。

(2) 构建微震初至波到时自动拾取随机森林模型。定义提取的微震数据特征向量总数为T,第θ(θ=1,2,…,T)个特征向量为UθUθ对应标签Lθ,微震数据特征向量与标签的集合为S={(Uθ,Lθ)}。将S随机划分为训练集H与验证集V,训练集和验证集样本个数分别为αβ,1<β<α<Tα+β=T

从训练集H中随机且有放回地抽取α次,生成α个样本。从微震数据特征中随机选取一部分,计算每个特征的基尼系数。设训练集H中有n个类别,第i(i=1,2,…,n)个类别所占比例为pi,则H对应的基尼系数为

(1)

取基尼系数较小的特征作为决策树当前节点进行分裂。当计算得到的基尼系数为最小值0,即落在叶子节点中的所有微震数据特征属于同一类别时,决策树停止分裂。设训练集H被划分为左子树集合HL和右子树集合HR,其基尼系数分别为GHLGHR,则H的基尼系数可表示为

(2)

在决策树的每个节点上随机选取若干微震数据特征进行测试,选取基尼系数最小的特征作为最优分裂属性划分微震数据样本。

将上述过程执行γ次,生成γ棵决策树,并对其进行组合,生成随机森林模型。将验证集V输入随机森林模型中,直到输出结果满足预设精度要求,得到最优随机森林模型。在构建随机森林模型过程中,振幅、能量和相邻时刻振幅比3种特征的重要度分别为0.285 7,0.419 4,0.294 9。

(3) 预测类别。将微震测试集输入最优随机森林模型,得到每个待测样本属于某一类别的概率。微震波判定为二分类问题,判定公式为

(3)

式中:L为微震特征向量对应的标签;γ1,γ2分别为被分为正样本决策树、负样本决策树的数量。

若预测得到的概率不小于0.5,则被分为标签1是微震波,被分为标签0不是微震波,且预测概率不小于0.5的第1个采样点判定为微震初至波到时采样点。

基于随机森林的微震初至波到时自动拾取流程如图1所示。

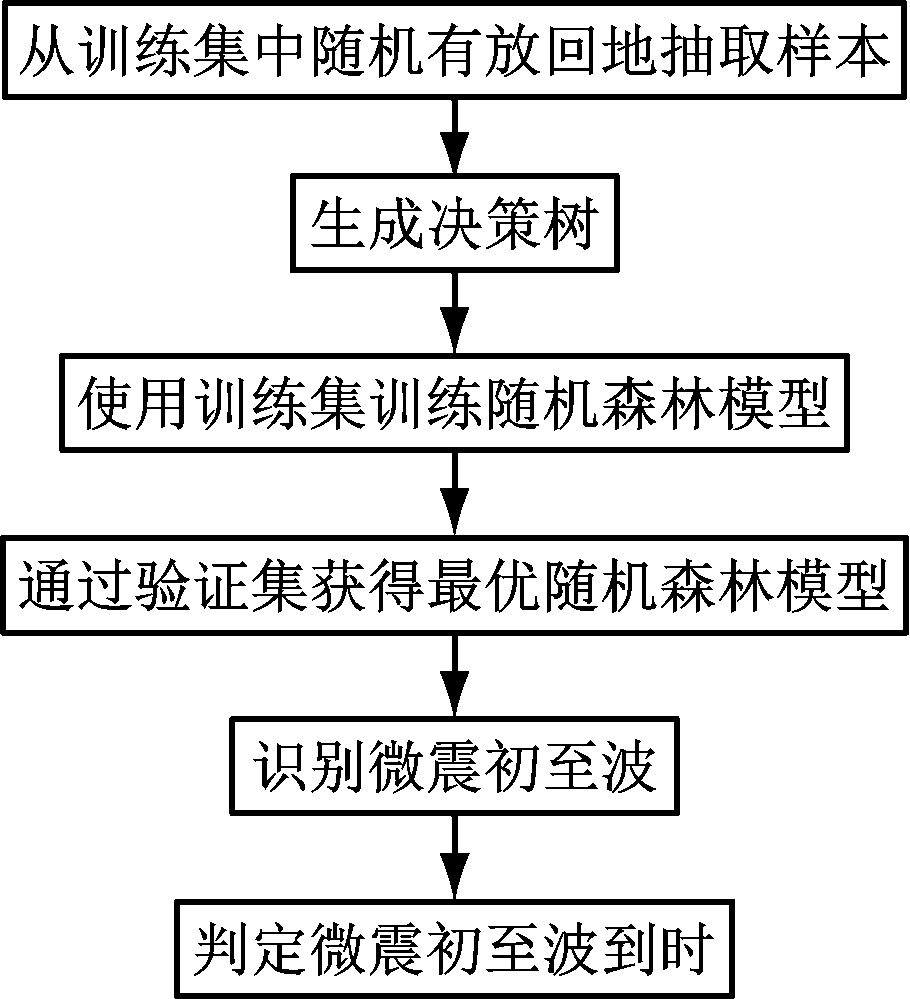

图1 基于随机森林的微震初至波到时自动拾取流程
Fig.1 Automatic picking process of microseismic first arrival based on random forest

3 实验及结果分析

3.1 实验数据

选取在煤矿井下巷道深孔中布置的微震传感器采集的微震数据来验证基于随机森林的微震初至波到时自动拾取流程方法的有效性。提取每个微震数据的振幅、能量及相邻时刻振幅比作为特征组成微震数据样本,并对每个样本进行特征类别标记。

若直接对微震初至波到时所对应的样本标记为正样本,其余标记为负样本,则会出现正负样本分布不均衡的现象,导致训练效果不理想,因此需要扩大正样本数量。本文对微震初至波到时至微震波结束时刻对应的所有样本均标记为正样本,其余均标记为负样本,形成一个微震样本数据集并存储。该数据集中样本数为8 000,将其随机划分为训练集与验证集,所含样本数分别为5 600,2 400。

测试集来源于同一煤矿井下巷道深孔中的相同微震传感器在不同时刻采集的8通道微震数据S1S8,如图2所示。采样频率为2 kHz。S1S2S7S8为低信噪比微震数据,S3S6为高信噪比微震数据。

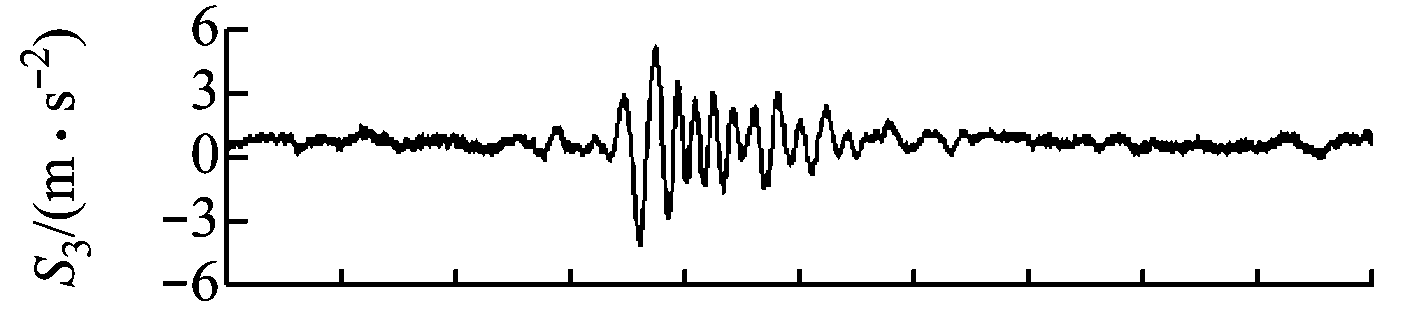

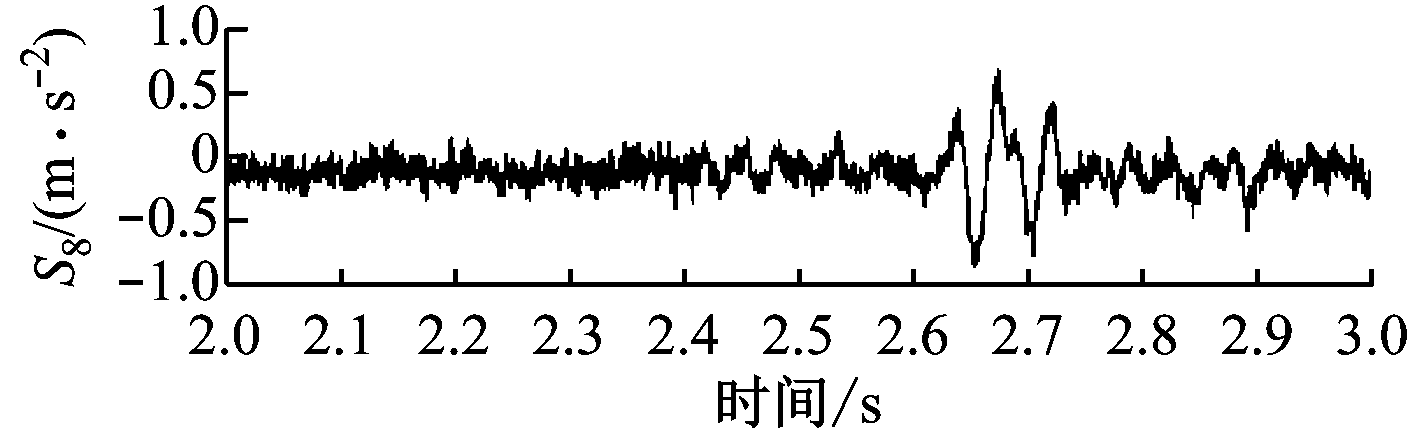

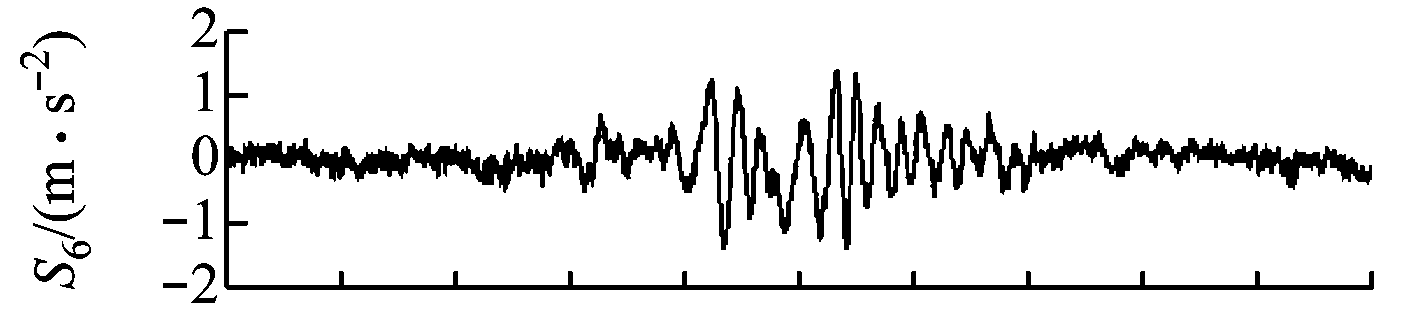

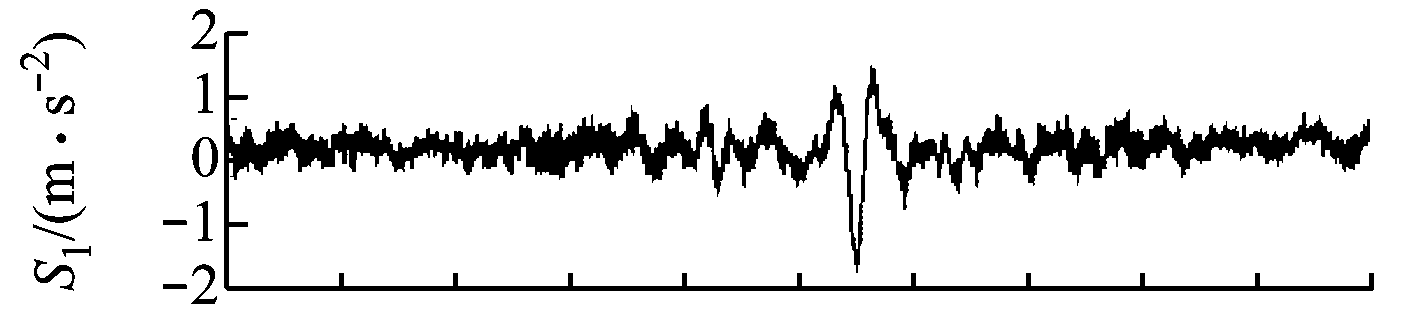

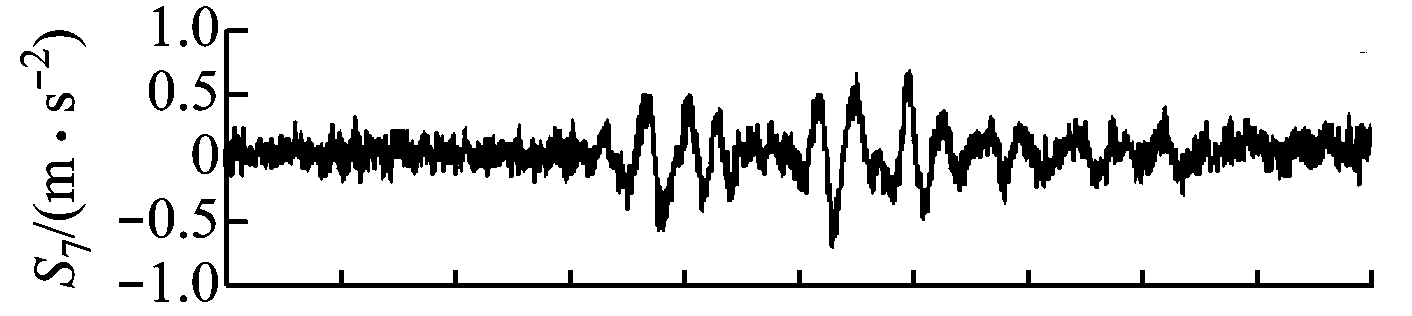

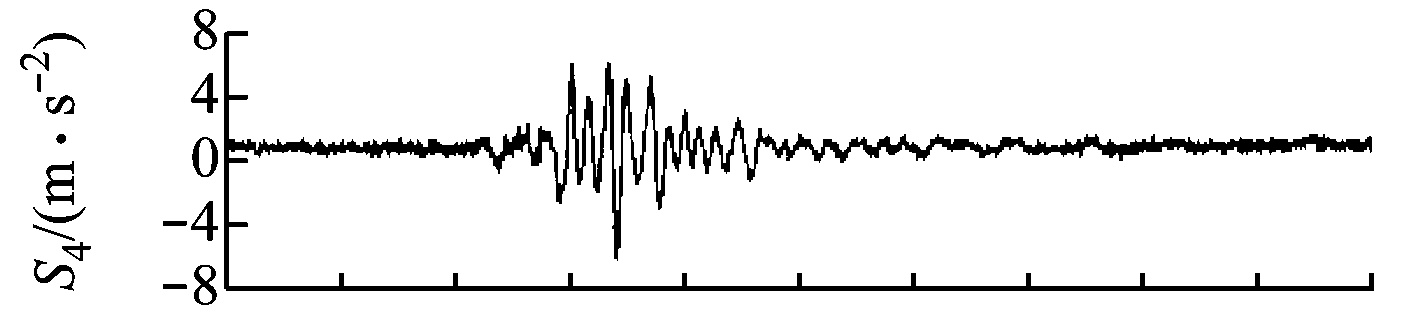

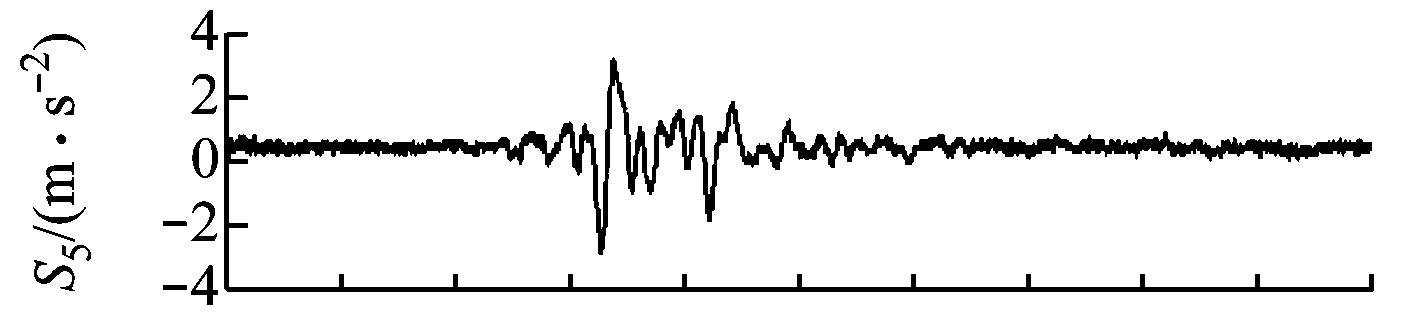

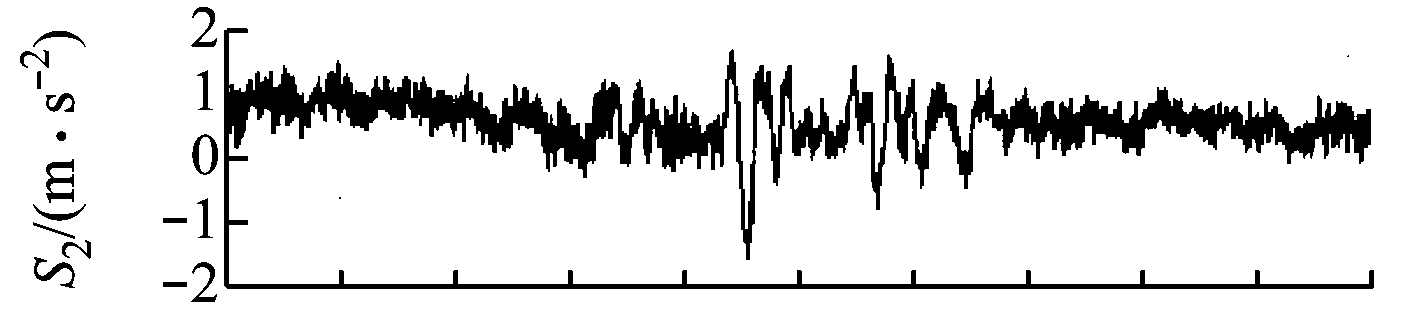

图2 8通道微震波形
Fig.2 Eight-channel microseismic waveforms

3.2 实验设置

在Windows 10系统、基于Jupyter Notebook的Python3.7.1集成环境下,结合Scikit learn模块进行实验。设置STA/LTA法的短时窗为200 ms,长时窗为800 ms,触发阈值为2。随机森林模型主要参数为决策树的数量和最大深度,其对分类准确率的影响如图3所示。经反复调整,选取2个参数分别为137,6。此时经验证集验证,微震样本分类准确率达98.5%。

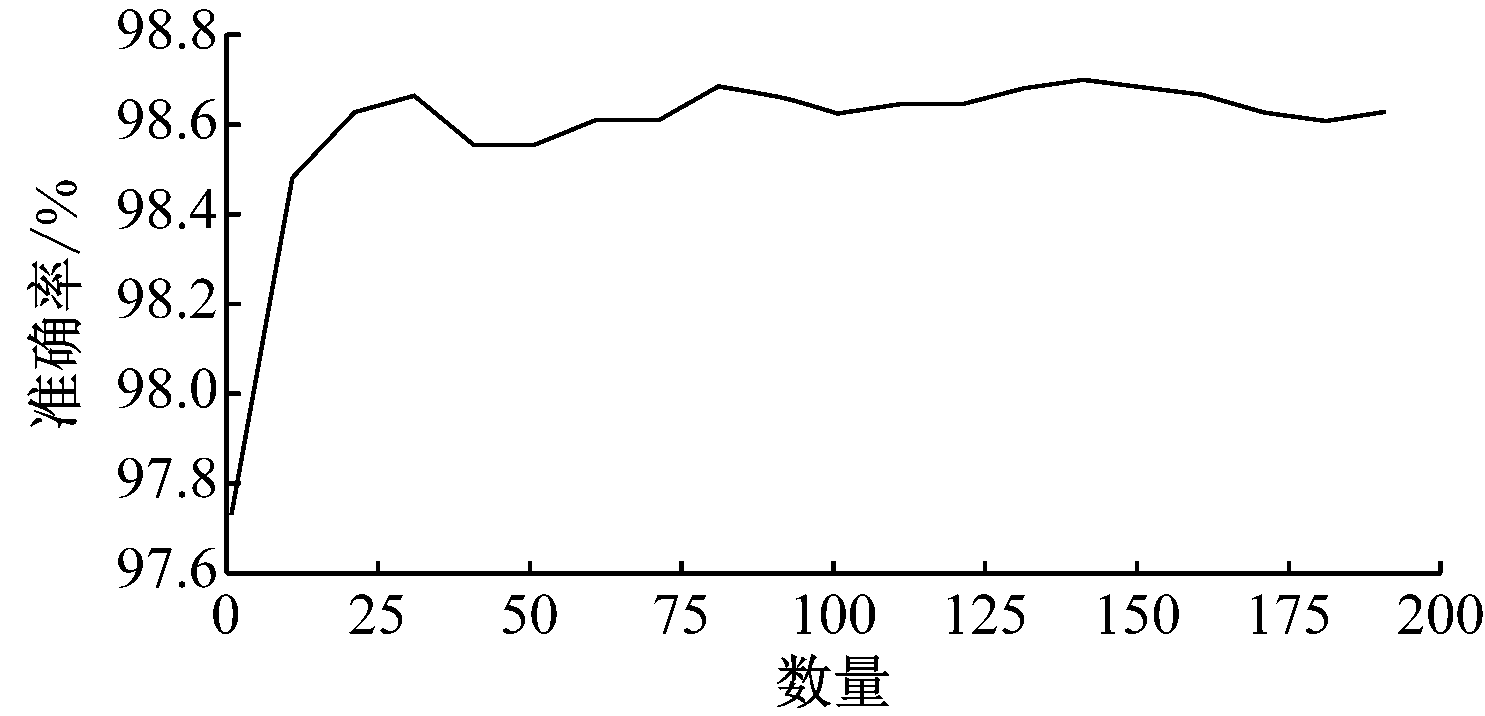

(a) 决策树数量

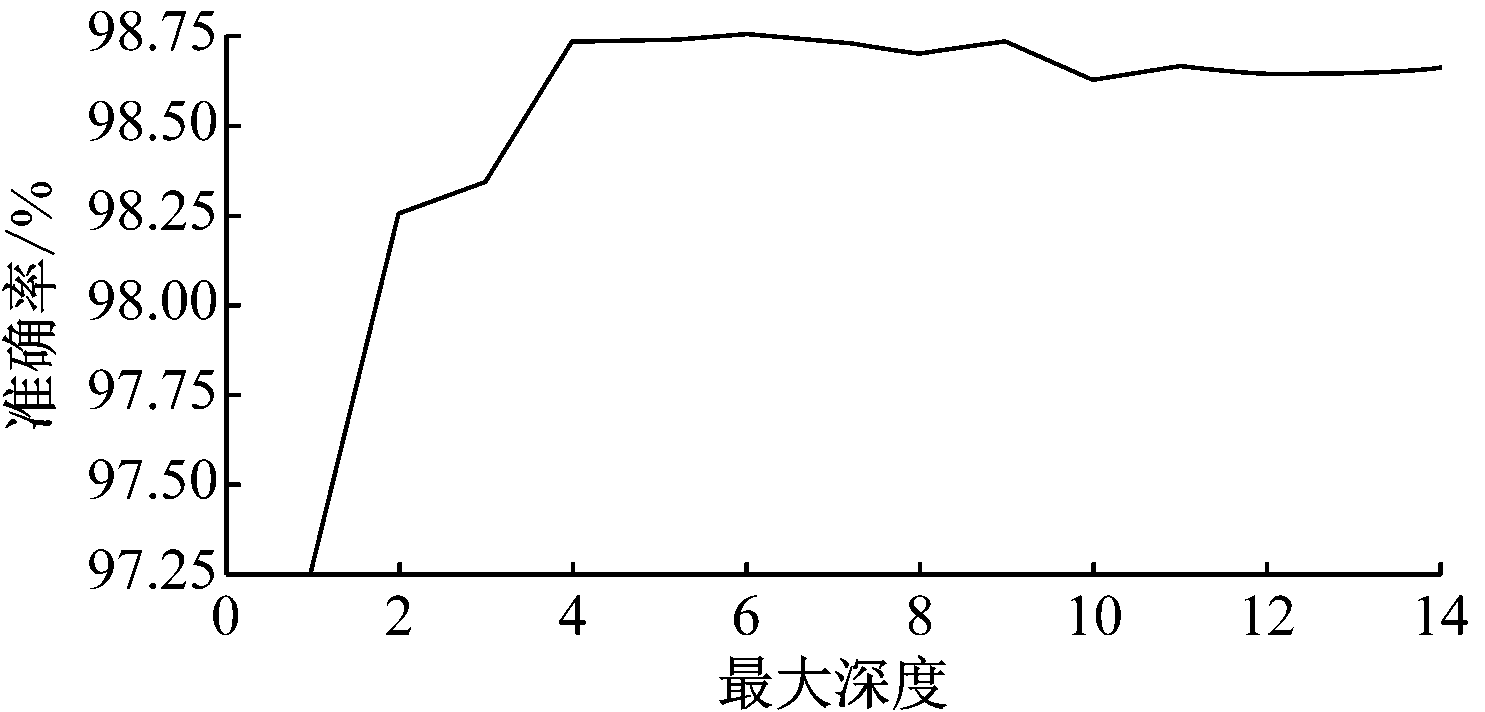

(b) 决策树最大深度

图3 随机森林参数对分类准确率的影响
Fig.3 Influence of random forest parameters on classification accuracy

3.3 实验结果与分析

选取高信噪比微震数据S3和低信噪比微震数据S7作为测试数据。对S3拾取的微震初至波到时如图4所示。可看出人工拾取方法、本文方法、STA/LTA法拾取的微震初至波到时分别为2 334.6,2 330.0,2 317.7 ms。以人工拾取结果为标准,本文方法与STA/LTA法的拾取误差分别为4.6,16.9 ms。对S7拾取的微震初至波到时如图5所示。可看出人工拾取方法、本文方法、STA/LTA法拾取的微震初至波到时分别为2 318.5,2 335.0,2 344.5 ms,本文方法与STA/LTA法的拾取误差分别为16.5,26.0 ms。可见本文方法比STA/LTA法对微震初至波到时的拾取精度高。

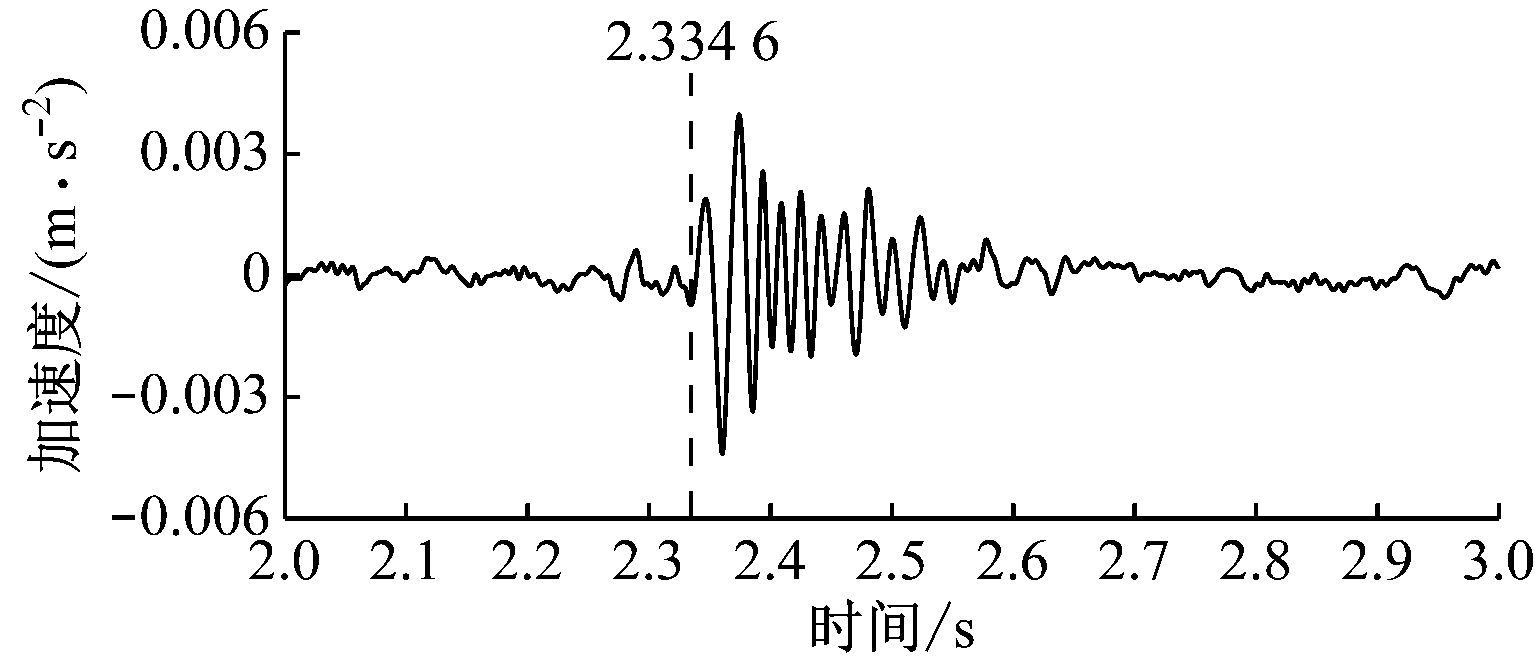

(a) 人工拾取方法

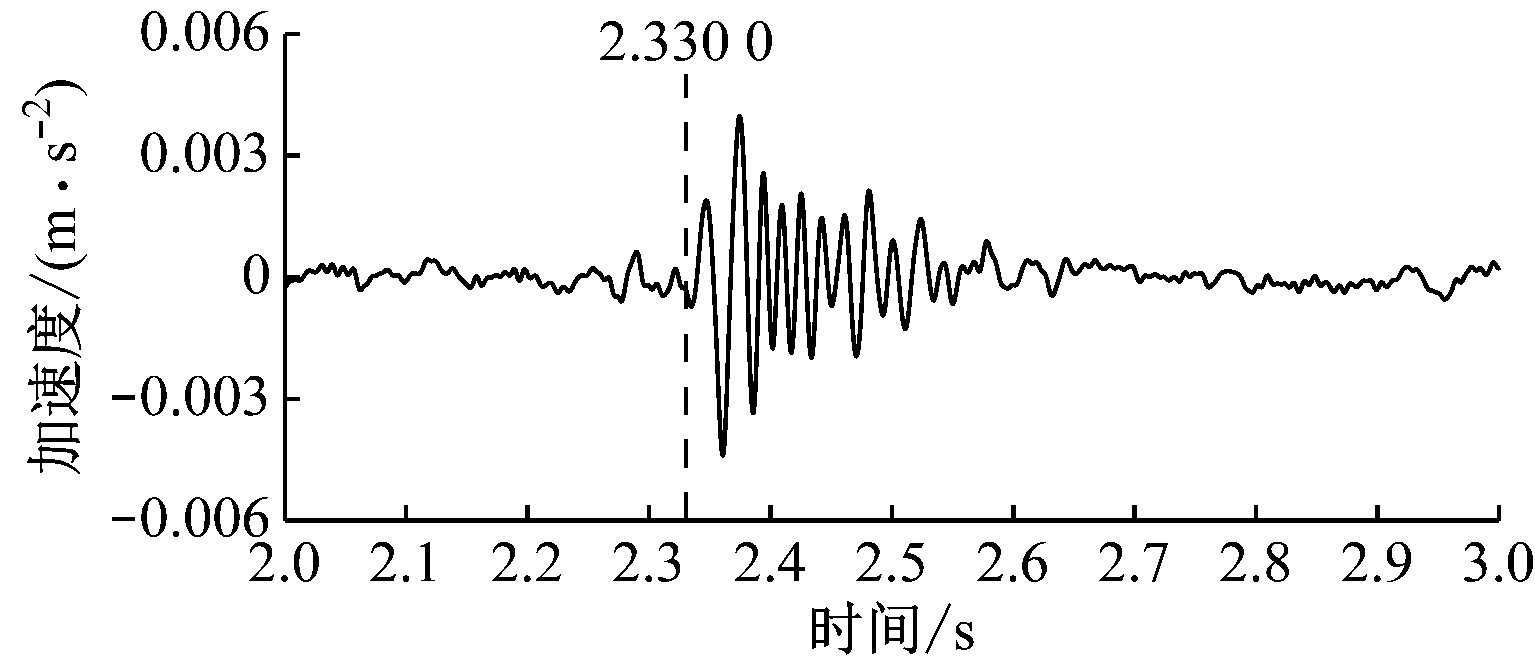

(b) 本文方法

(c) STA/LTA法

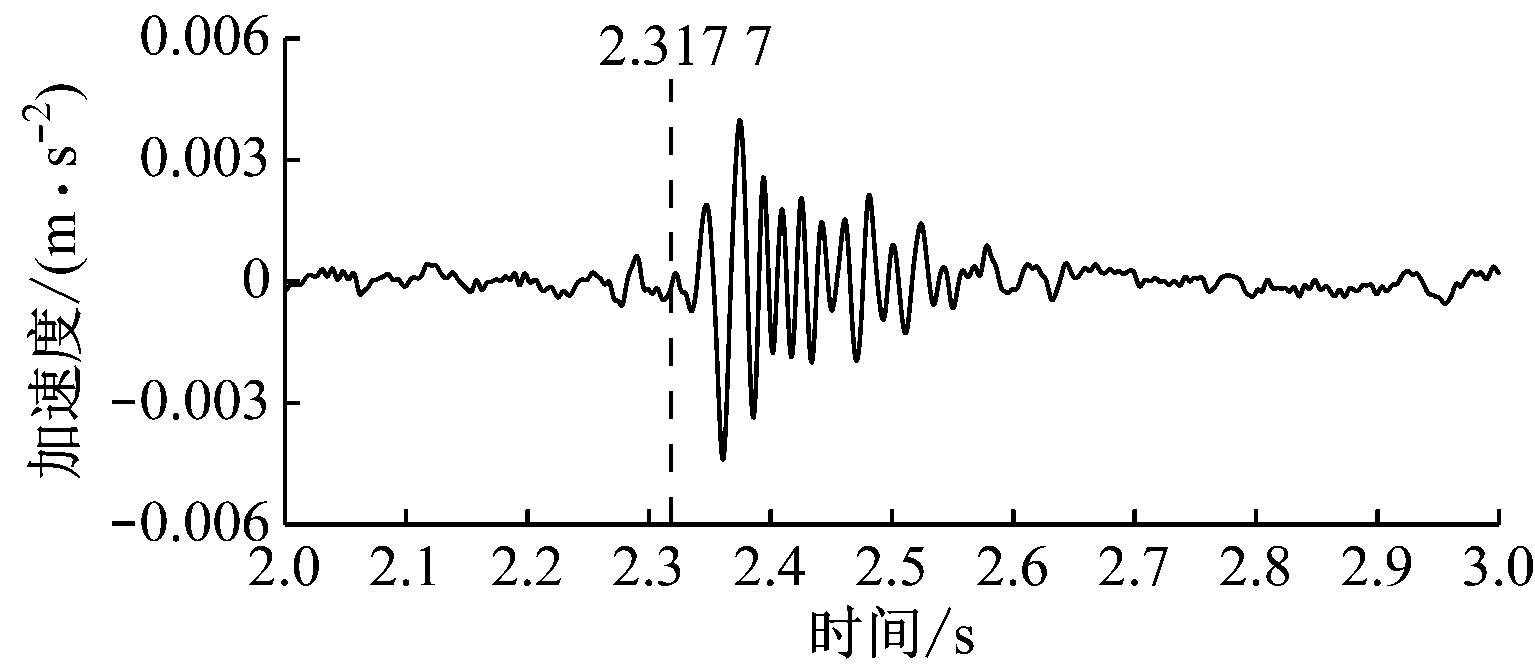

图4 第3通道微震初至波拾取结果
Fig.4 Microseismic first arrival picking results from the third channel

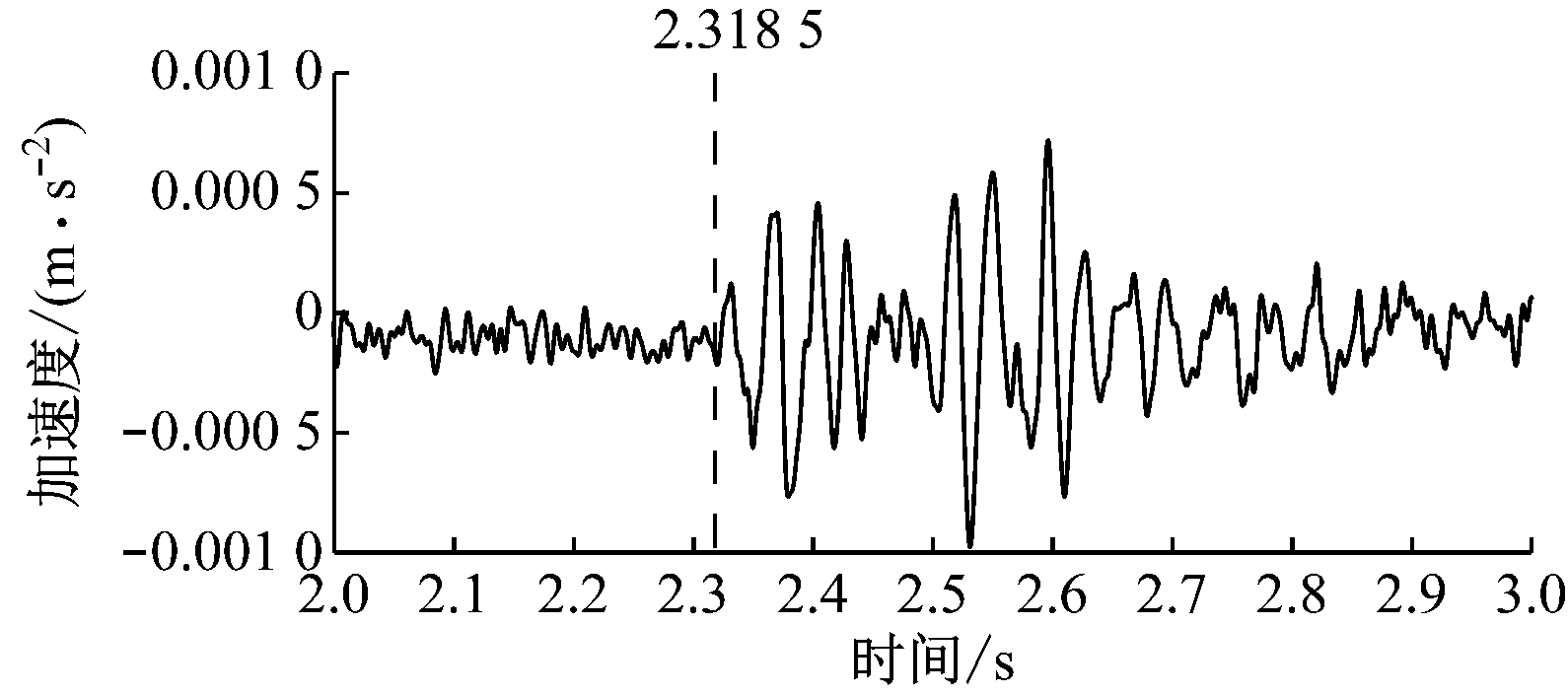

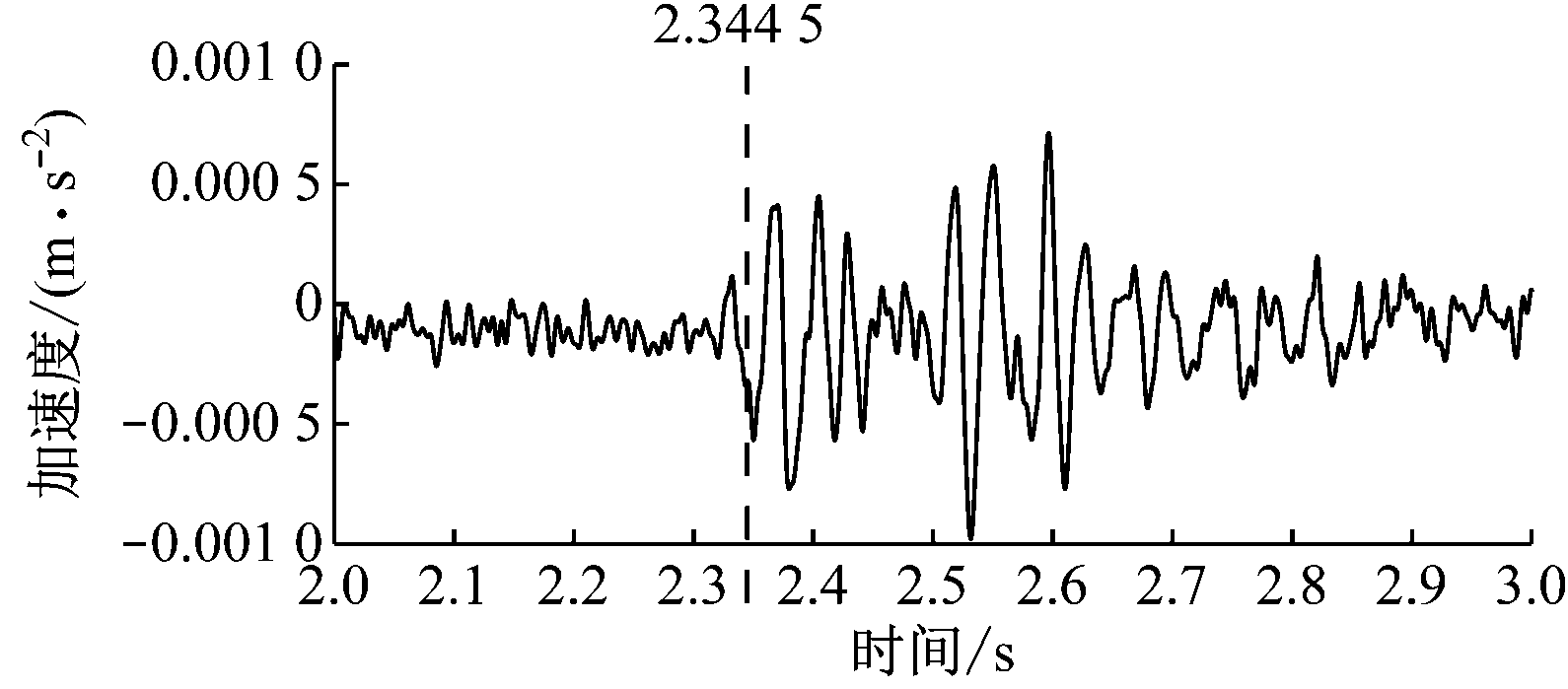

(a) 人工拾取方法

(b) 本文方法

(c) STA/LTA法

图5 第7通道微震初至波拾取结果
Fig.5 Microseismic first arrival picking results from the seventh channel

对8个通道的微震数据分别采用人工拾取方法、STA/LTA法和本文方法拾取初至波到时,结果见表1。

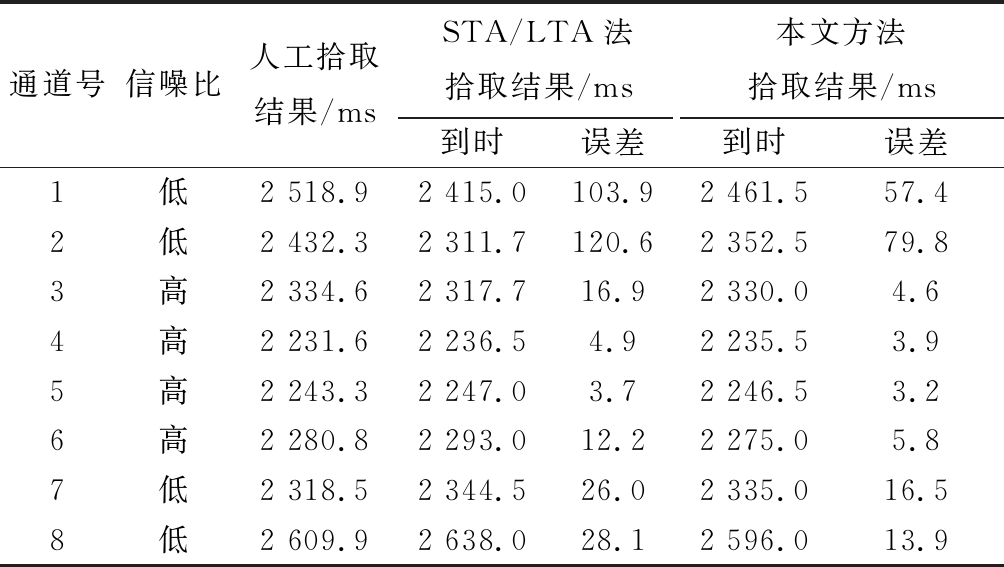

表1 8通道微震初至波到时拾取结果统计
Table 1 Result statistics of eight-channel microseismic first arrival picking

通道号信噪比人工拾取结果/msSTA/LTA法拾取结果/ms本文方法拾取结果/ms到时误差到时误差1低2 518.92 415.0103.92 461.557.42低2 432.32 311.7120.62 352.579.83高2 334.62 317.716.92 330.04.64高2 231.62 236.54.92 235.53.95高2 243.32 247.03.72 246.53.26高2 280.82 293.012.22 275.05.87低2 318.52 344.526.02 335.016.58低2 609.92 638.028.12 596.013.9

以人工拾取初至波到时为标准,由表1可知:本文方法和STA/LTA法对高信噪比微震数据的拾取准确率均较高;对于低信噪比微震数据,本文方法的拾取准确率较STA/LTA法高;对于8个通道的微震数据,STA/LTA法和本文方法对微震初至波到时拾取的平均误差分别为39.5,23.1 ms,本文方法整体优于STA/LTA法。

4 结语

提出了一种基于随机森林的微震初至波到时自动拾取方法,并成功应用于煤矿岩石破裂微震信号自动处理中。该方法与传统STA/LTA法相比无需设定阈值,只需提取每个微震数据的振幅、能量及相邻时刻振幅比这3个特征,并对每个样本进行特征类别标注,减少了阈值由经验判断造成的误差;该方法易于实现,无需设置特征函数与时窗长度,消除了不同时窗长度对微震初至波到时自动拾取的影响,拾取精度明显提升。

参考文献(References):

[1] 朱权洁,姜福兴,王存文,等.微震波自动拾取与多通道联合定位优化[J].煤炭学报,2013,38(3):397-403.

ZHU Quanjie,JIANG Fuxing,WANG Cunwen,et al.Automated microseismic event arrival picking and multichannel recognition and location[J].Journal of China Coal Society,2013,38(3):397-403.

[2] STEVENSON P R. Microearthquakes at Flathead Lake,Montana:a study using automatic earthquake processing[J].Bulletin of the Seismological Society of America,1976,66:61-79.

[3] 刘晗,张建中.微震信号自动检测的STA/LTA算法及其改进分析[J].地球物理学进展,2014,29(4):1708-1714.

LIU Han,ZHANG Jianzhong.STA/LTA algorithm analysis and improvement of microseismic signal automatic detection[J].Progress in Geophysics,2014,29(4):1708-1714.

[4] 马强,金星,李山有,等.用于地震预警的P波震相到时自动拾取[J].地球物理学报,2013,56(7):2313-2321.

MA Qiang,JIN Xing,LI Shanyou,et al.Automatic P-arrival detection for earthquake early warning[J].Chinese Journal of Geophysics,2013,56(7):2313-2321.

[5] 张唤兰,朱光明,王云宏.基于时窗能量比和AIC的两步法微震初至自动拾取[J].物探与化探,2013,37(2):269-273.

ZHANG Huanlan,ZHU Guangming,WANG Yunhong. Automatic microseismic event detection and picking method[J].Geophysical and Geochemical Exploration,2013,37(2):269-273.

[6] SARAGIOTIS C,PANAS S M.PAI-S/K:a robust automatic seismic P phase arrival identification[J].IEEE Transactions on Geoscience and Remote Sensing,2002,40(6):1395-1404.

[7] 吴治涛,骆循,李仕雄.联合小波变换与偏振分析自动拾取微地震P波到时[J].地球物理学进展,2012,27(1):131-136.

WU Zhitao,LUO Xun,LI Shixiong.United wavelet transform and polarization analysis automatically identify micro seismic P-arrival[J].Progress in Geophysics,2012,27(1):131-136.

[8] 宋维琪,吕世超.基于小波分解与Akaike信息准则的微地震初至拾取方法[J].石油物探,2011,50(1):14-21.

SONG Weiqi,LYU Shichao.Automatic detection method of microseismic event based on wavelet decomposition and Akaike information criteria[J].Geophysical Prospecting for Petroleum,2011,50(1):14-21.

[9] 王彩霞,白超英,王馨.地震震相初至自动检测技术综述[J].地球物理学进展,2013,28(5):2363-2375.

WANG Caixia,BAI Chaoying,WANG Xin.Review of automatic onset time picking for seismic arrivals[J].Progress in Geophysics,2013,28(5):2363-2375.

[10] 唐雅蕾.分形理论在P波震相识别中的应用[D].成都:西南交通大学,2017.

TANG Yalei.The application of fractal theory in P-wave detection[D].Chengdu: Southwest Jiaotong University,2017.

[11] 刘佳楠,武杰.基于全卷积神经网络的地震初至波拾取[J].信息技术与网络安全,2018,37(11):58-63.

LIU Jia'nan,WU Jie.Seismic first arrival picking based on fully convolutional networks[J].Information Technology and Network Security,2018,37(11):58-63.

[12] 胡静云,李庶林.矿震P波到时拾取优化与降低震源定位误差应用研究[J].岩土工程学报,2014,36(10):1940-1946.

HU Jingyun,LI Shulin.Optimization of picking mine microseismic P-wave arrival time and its application in reducing error of source locating[J].Chinese Journal of Geotechnical Engineering,2014,36(10):1940-1946.

[13] BREIMAN L.Random forests[J].Machine Leaming,2001,45(1):5-32.

[14] KONG Yinghui.Research on classification method based on confusion matrix and ensemble learning[J].Computing Engineering and Science,2012,34(6):111-117.

[15] 吕红燕,冯倩.随机森林算法研究综述[J].河北省科学院学报,2019,36(3):37-41.

LYU Hongyan,FENG Qian.A review of random forests algorithm[J].Journal of the Hebei Academy of Sciences,2019,36(3):37-41.

Research on automatic picking of microseismic first arrival

GAO Yu1, HU Binxin1, ZHU Feng1, ZHANG Hua1, SONG Guangdong1,GAO Guofang2, PANG Jiangbo2, ZHONG Guodong2, QUAN Ni2

(1.Laser Research Institute, Qilu University of Technology(Shandong Academy of Sciences),Jinan 250300, China; 2.Shaanxi High Speed Group Baiquan Branch, Xi'an 710065, China)

AbstractAccurate picking of the first arrival of microseisms is the prerequisite for the estimation of source location. The traditional manual picking method is inefficient and time-consuming. The short time average long time average (STA/LTA) method, commonly used in automatic picking, has low picking accuracy for low signal-to-noise ratio signals. To address the above problems, a random forest-based automatic picking method of microseismic first arrival is proposed. Firstly, this study extracts the amplitude, energy and amplitude ratio of adjacent moments of microseismic data as features and mark each sample with feature categories. Secondly, a random forest model is constructed to identify microseismic first arrivals. Thirdly, the random forest model is used to calculate the probability of each test sample belonging to a certain category, and the first data sampling point with a probability of no less than 0.5 is defined as the microseismic first arrivals sampling point. In this experiment, microseismic monitoring data in deep boreholes of coal mine roadways is used. The results show that as the number of decision trees reaching 137 and the maximum depth reaching 6 in the random forest algorithm, the accuracy of the method for classifying microseismic data samples could reach 98.5%, and the average picking error for first arrivals of microseismic is 23.1 ms. Therefore, this method is better than the method of STA/LTA in terms of picking accuracy.

Key words:microseismic monitoring; microseismic first-arrival wave; first-arrival time; automatic microseismic arrival picking; random forest; STA/LTA method

中图分类号:TD324

文献标志码:A

文章编号1671-251X(2020)12-0106-05

DOI:10.13272/j.issn.1671-251x.17564

收稿日期:2020-03-19;修回日期:2020-12-05;责任编辑:李明。

基金项目:山东省自然科学基金博士基金项目(ZR2019BEE019);山东省重点研发计划资助项目(2018GSF120008)。

作者简介:高煜(1995-),男,河北石家庄人,硕士研究生,研究方向为信息处理技术,E-mail:17862989025@163.com。

通信作者:胡宾鑫(1979-),男,浙江景宁人,副研究员,博士,研究方向为传感器技术与智能系统,E-mail:bxhu@qlu.edu.cn。

引用格式:高煜,胡宾鑫,朱峰,等.微震初至波到时自动拾取研究[J].工矿自动化,2020,46(12):106-110.

GAO Yu,HU Binxin,ZHU Feng,et al.Research on automatic picking of microseismic first arrival[J].Industry and Mine Automation,2020,46(12):106-110.
