0 引言
矿用电动机轴承故障、不对中故障等是电动机最常见故障[1-2]。矿井工况复杂、恶劣，伴有冲击性振动、噪声等，且负载波动较大，矿用电动机早期故障特征微弱，如何在强噪声背景下对其进行有效提取成为当下研究热点。矿用电动机振动信号故障特征提取的研究分为2个方面：一是利用噪声实现对信号中微弱特征的增强，如随机共振[3]、差分振子[4-5]、混沌振子[6]等方法，但其应用效果依赖于参数设置;二是通过滤除信号中的噪声来提取信号特征，如经验模态分解滤波[7]、小波滤波[8]等方法，但存在频率混叠、信号失真等问题。双树复小波变换在小波变换的基础上进一步发展而来，降噪性能突出。因此，本文提出了一种基于双树复小波变换的矿用电动机振动信号早期故障特征提取方法，对采集的矿用电动机振动信号进行双树复小波变换，并使用降噪滤波方法去除信号中噪声，提高信号信噪比，从而易于识别电动机故障特征，为电动机早期故障诊断提供有效依据。
1 双树复小波变换基本原理
双树复小波变换采用2个具有不同低通和高通滤波器的实小波变换实现对信号的并行分解和重构[9-10]，2个实小波变换采用2组不同的滤波器，分别称为实部树和虚部树[11-13]。每组滤波器都分别满足完美重构条件，并构成Hilbert变换对。在信号的分解与重构过程中始终保持虚部树的采样位置位于实部数的中间，实现实部树与虚部树的信息互补。双树复小波变换在各层分解过程中，利用金字塔快速算法，具有较高的分解效率。
设ψh(t)，ψg(t)(t为时间)分别为双树复小波变换采用的实值小波函数，φh(t)，φg(t)分别为对应的尺度函数。根据小波理论，实部树小波变换的小波系数
和尺度系数

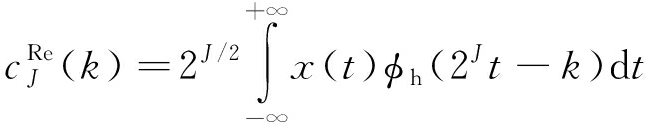

可分别由式(1)、式(2)计算得到。
(1)
(2)
式中：l为比例因子，l=1,2,…,J，J为最大双树复小波分解尺度；x(t)为原始信号；k为位移因子。
同理，可得虚部树小波变换的小波系数
和尺度系数
因此，合并实部树和虚部树的输出，可得双树复小波变换的小波系数
和尺度系数
(3)
(4)

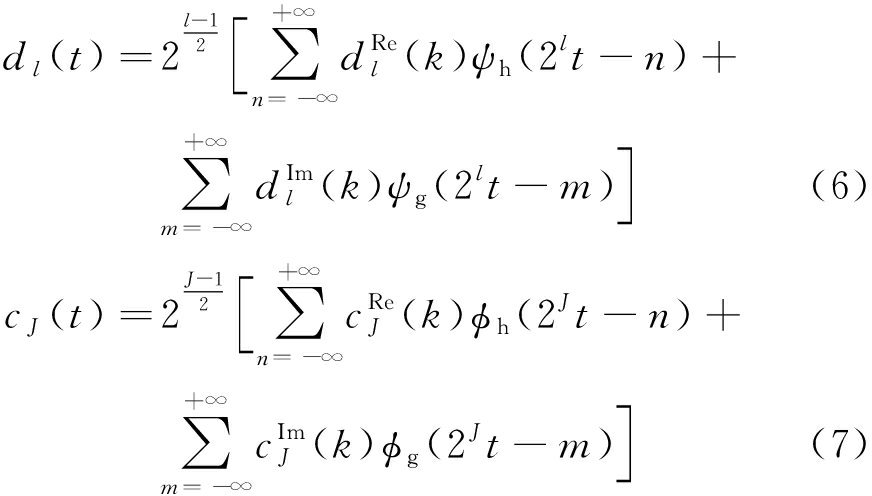

根据式(1)—式(4)，可实现单支重构，重构后的信号为
x′(t)=dl(t)+cJ(t)
(5)
其中：
式中：n为实数部位移因子；m为虚数部位移因子。
2 降噪滤波

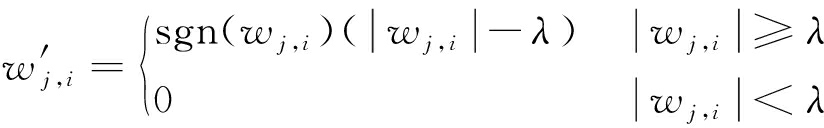

降噪滤波一般分为硬阈值滤波和软阈值滤波2种方式[14]。由于硬阈值滤波会使信号存在附加震荡[15]，而通过软阈值滤波去噪后信号更光滑，所以采用软阈值滤波对信号进行处理。软阈值函数为[15]
(8)
式中：
分别为降噪滤波前后的第j(j=1，2，…，J)层第i(i=1,2,…,N，N为第j层双树复小波系数的个数)个双树复小波系数；λ为阈值，

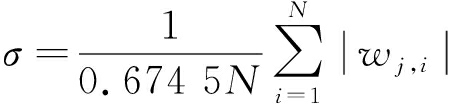

为噪声标准差。
(9)
3 应用实例
某煤矿压风机驱动电动机转速为1 500 r/min，轴承型号为6232，其故障特征频率见表1。

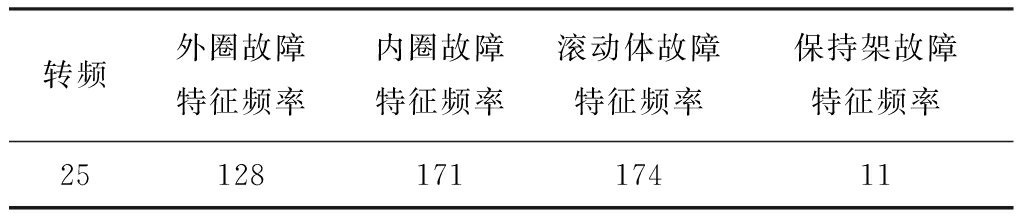

表1 电动机轴承故障特征频率
Table 1 Fault feature frequencies of motor bearing Hz
在电动机轴伸端和尾部垂直方向分别部署振动加速度传感器。通过在线监测系统发现电动机的轴伸端振动峰值略有上升趋势，但未达到报警值，常规的故障诊断分析中未发现电动机存在显著的故障隐患。
通过在线监测系统获得的电动机轴伸端振动信号时域波形及频谱分别如图1、图2所示。

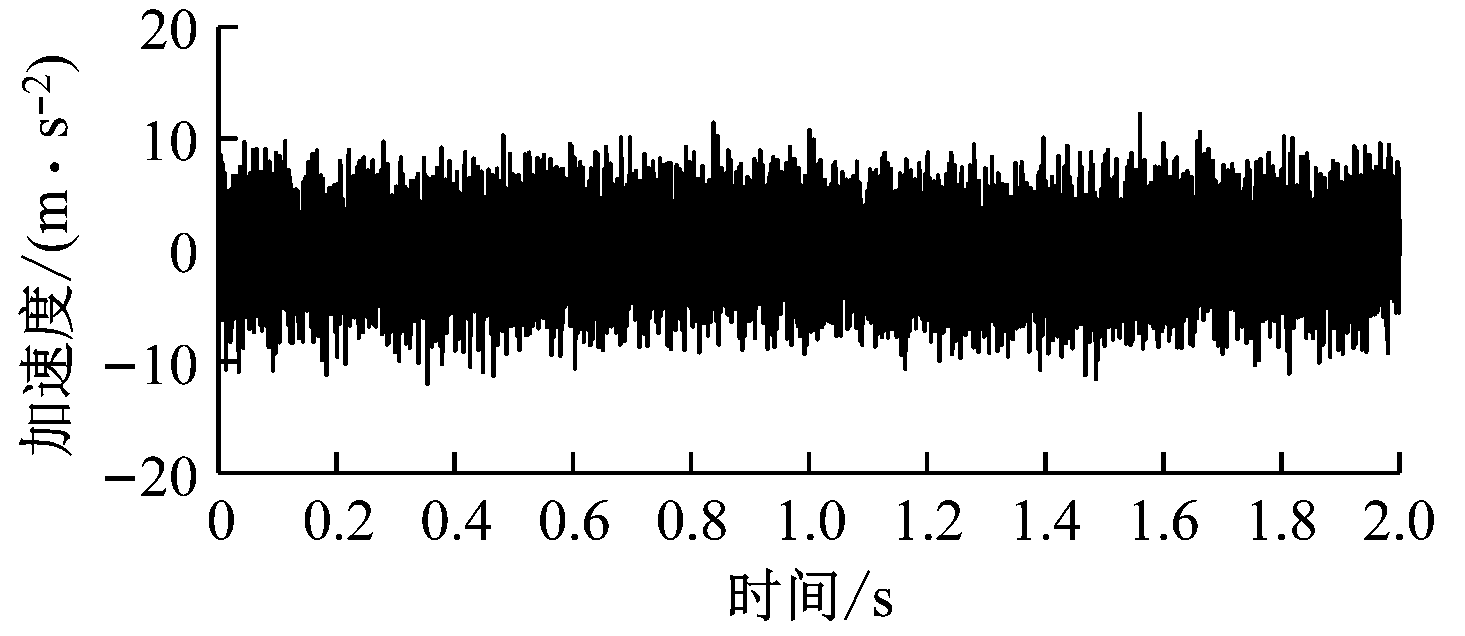

图1 电动机轴伸端振动信号时域波形
Fig.1 Time domain waveform of vibration signal of motor shaft extension
从图1可看出，电动机轴伸端振动信号没有显著的振动冲击。从图2中也未发现显著的轴承故障特征频域。
分别利用小波变换、双树复小波变换对电动机轴伸端振动信号进行处理，得到的频谱如图3、图4所示。

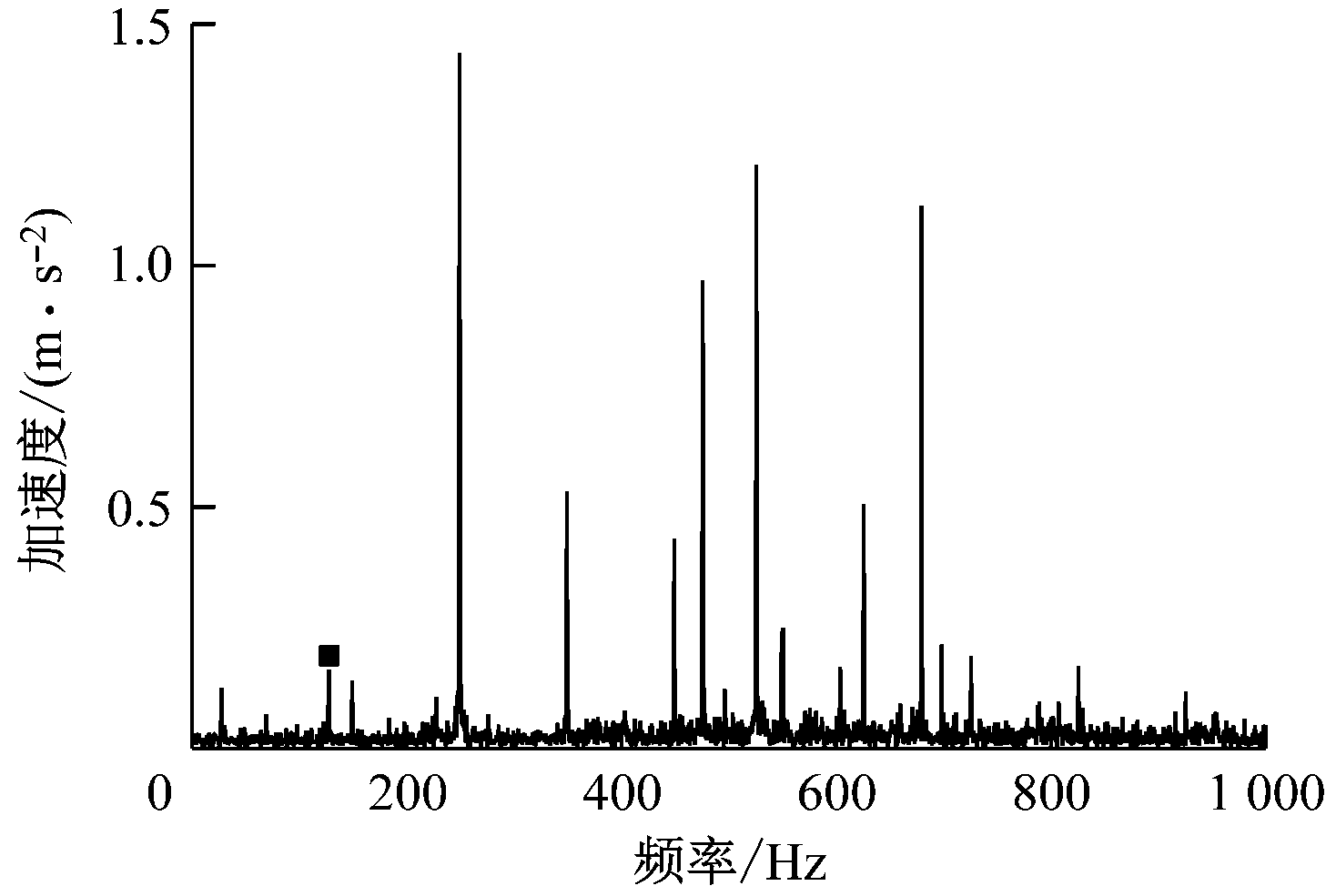

图2 电动机轴伸端振动信号频谱
Fig.2 Frequency spectrum of vibration signal of motor shaft extension

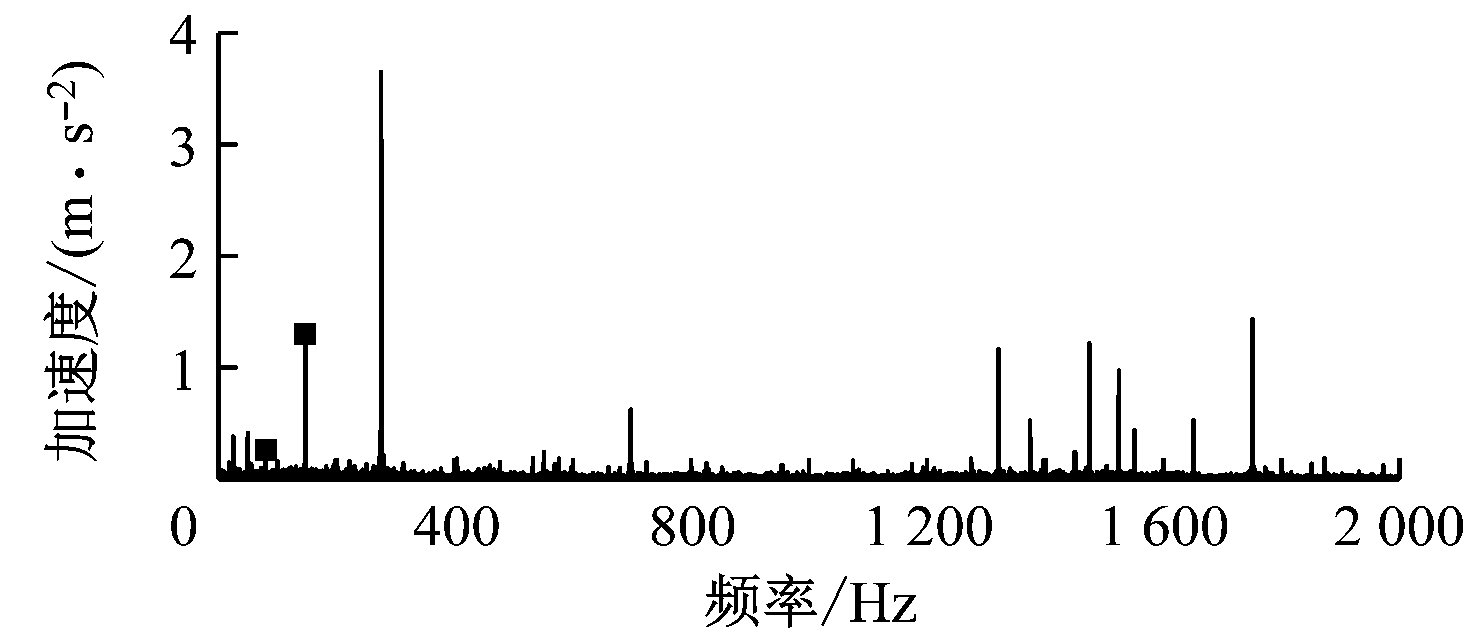

图3 电动机轴伸端振动信号经小波变换处理后频谱
Fig.3 Frequency spectrum of vibration signal of motor shaft extension after wavelet transform

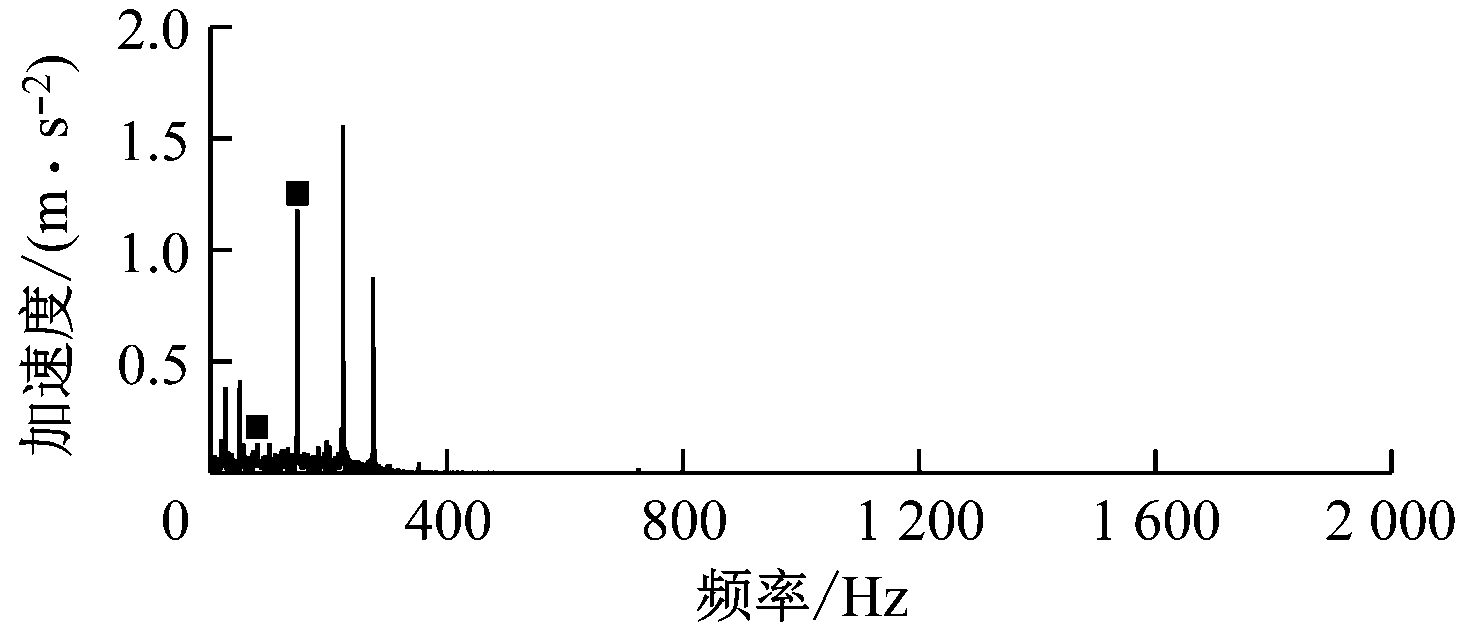

图4 电动机轴伸端振动信号经双树复小波变换后频谱
Fig.4 Frequency spectrum of vibration signal of motor shaft extension after dual-tree complex wavelet transform
从图3可看出，经小波变换处理后，与图2相比，信号的信噪比获得增强，频谱更加清晰，但信号中的微弱故障特征难以显现。从图4可清晰地看到127.5 Hz的频率成分，结合表1可确定信号频谱中存在显著的电动机轴承外圈故障特征。
矿方对该电动机进行检修时发现轴承外圈损伤，验证了本文方法的有效性。
4 结语
受煤矿环境因素影响，矿用电动机早期故障隐患特征被淹没在大量噪声中。针对该问题，提出了一种基于双树复小波变换的矿用电动机振动信号特征提取方法。应用结果表明，该方法能有效去除电动机振动信号中噪声，提取的早期故障特征能很好地反映电动机实际运行工况，有利于矿用电动机早期故障诊断。
