0 引言
煤矿运维工作是一项日常且长期的工作，对于保障煤矿安全生产具有重要作用。随着传感监测、工业控制、供配电、通信等技术的发展，煤矿安全监控系统、无线通信系统等相关系统也不断升级换代，对系统维护提出了更高的要求[1-2]。煤矿运维工作的主要内容是依靠系统告警和人工巡检发现故障，并由有相关经验的软硬件运维人员排除故障[3-4]。
目前已有的煤矿运维系统功能较为单一，只具备最基本的故障上报和简单的故障处理流程跟踪功能，其余大量运维工作还需要人工操作[5-6]。由于故障排查是一项十分依赖经验的工作[7]，为了使经验得以传承，同时自动化、规范化运维流程，本文将全文搜索引擎应用到煤矿运维系统中。首先，打通各种煤矿系统的数据通道，通过数据共享和信息推送收集各软硬件系统的运行状态。其次，通过搜索引擎分析各系统反馈的告警信息关键词，从故障解决方案数据库中搜索出匹配的解决方案。
1 煤矿运维系统
1.1 系统流程
煤矿运维系统收到告警信息后，创建运维服务单，同时智能匹配相关故障的解决预案并推送给运维负责人，运维负责人确认之后将运维服务单推送至运维人员手中。随着将来需求的清晰，人工智能系统的不断更新升级，任务指派模式将从手动指派优化为智能辅助人工指派，最终发展为系统自动派单加人工审核模式。
煤矿运维系统简化流程如图1所示。完整的运维软件中包含了许多复杂的环节，监控系统的告警推送和运维软件的派单流程将会需要与其他系统进行数据交互。在此简化了相关的流程，将数据流转过程作为重点。煤矿运维系统流程：① 监控系统推送故障告警至运维系统；② 运维系统将告警信息输入搜索引擎，进行解决方案搜索。③ 搜索引擎返回最佳匹配方案至运维系统。④ 运维系统进入派单流程，将解决方案和故障信息附加至新创建的运维服务单，派单至运维人员。⑤ 故障解决后，运维人员对解决方案进行评价，相关解决方案的采纳次数更新，以帮助搜索引擎提升搜索结果准确率。

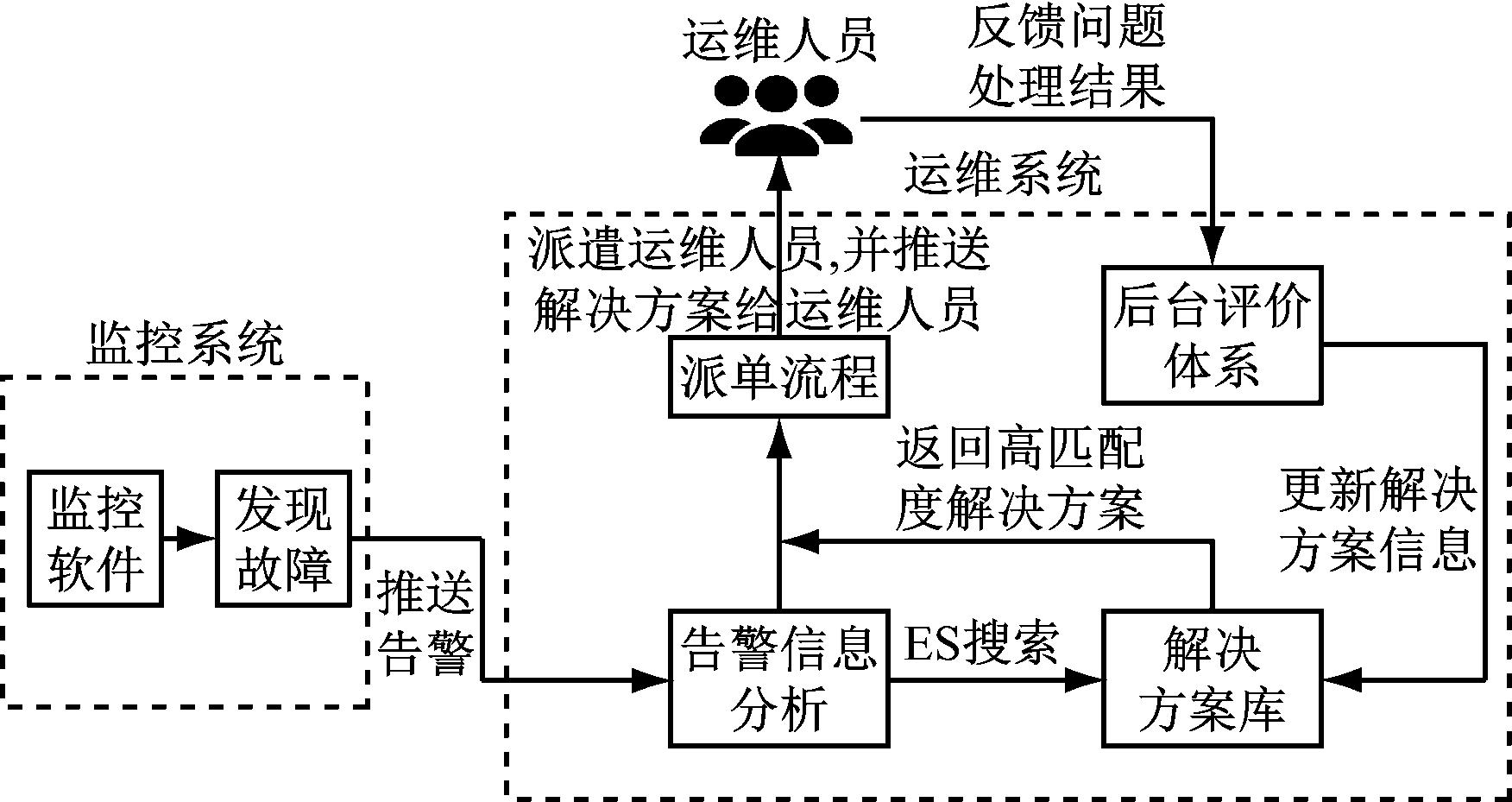

图1 煤矿运维系统简化流程
Fig.1 Simplified process of coal mine operation and maintenance system
1.2 故障解决方案来源
为了完善初期的故障解决方案数据库，通过咨询运维人员和文档记录的方式，搜集煤矿软硬件系统各种常见故障的现象、原因和解决方法，并将这些信息录入数据库。在煤矿运维系统上线之后，故障信息及解决流程和结果将被记录下来，通过人工筛选将成功案例收录至数据库，从而不断扩大和完善故障解决方案数据库，提高预案搜索的成功率。
在解决预案数据库不断完善的过程中，搜索引擎的搜索结果也会越来越准确，可为运维人员解决问题提供技术支持。
1.3 故障解决方案数据结构
将故障解决方案作为数据源，在搜索引擎中建立关键词索引，索引结构设计为设备类型、相关系统、相关硬件、故障现象、故障原因、解决方案、采纳次数这几项。对已有的解决方案建立这种数据结构的索引。在解决方案提供后，通过运维人员的反馈来更新相关数据。对于完整的数据，排序逻辑会适当增加采纳次数的权重，因为采纳次数高意味着这条解决方案是常用且有效的。在采纳次数缺失的前期阶段，通过分析告警信息内容，最终推送的解决方案排序逻辑主要参考相关硬件、相关系统、故障现象这3条属性，根据这3条属性的相关性来推荐适用的解决方案。解决方案的录入流程如图2所示。
图2 故障解决方案的录入流程
Fig.2 Entry process of fault resolution
2 搜索引擎对比及选型
Lucene是一种应用广泛的搜索引擎，不过因为其复杂性，给普通用户带来了很大的学习成本。于是出现了很多基于Lucene，但隐藏其复杂性并可提供更加便捷调用方式的搜索引擎，例如Elasticsearch，solr，Katta，Hadoop contrib/index，Lucandra，HBasene等[8-10]。
众多搜索引擎中，Elasticsearch[11]和solr[12-13]是目前应用比较广泛的2种。为了选择符合需求的搜索引擎，对这2种搜索引擎进行对比分析，结果见表1。

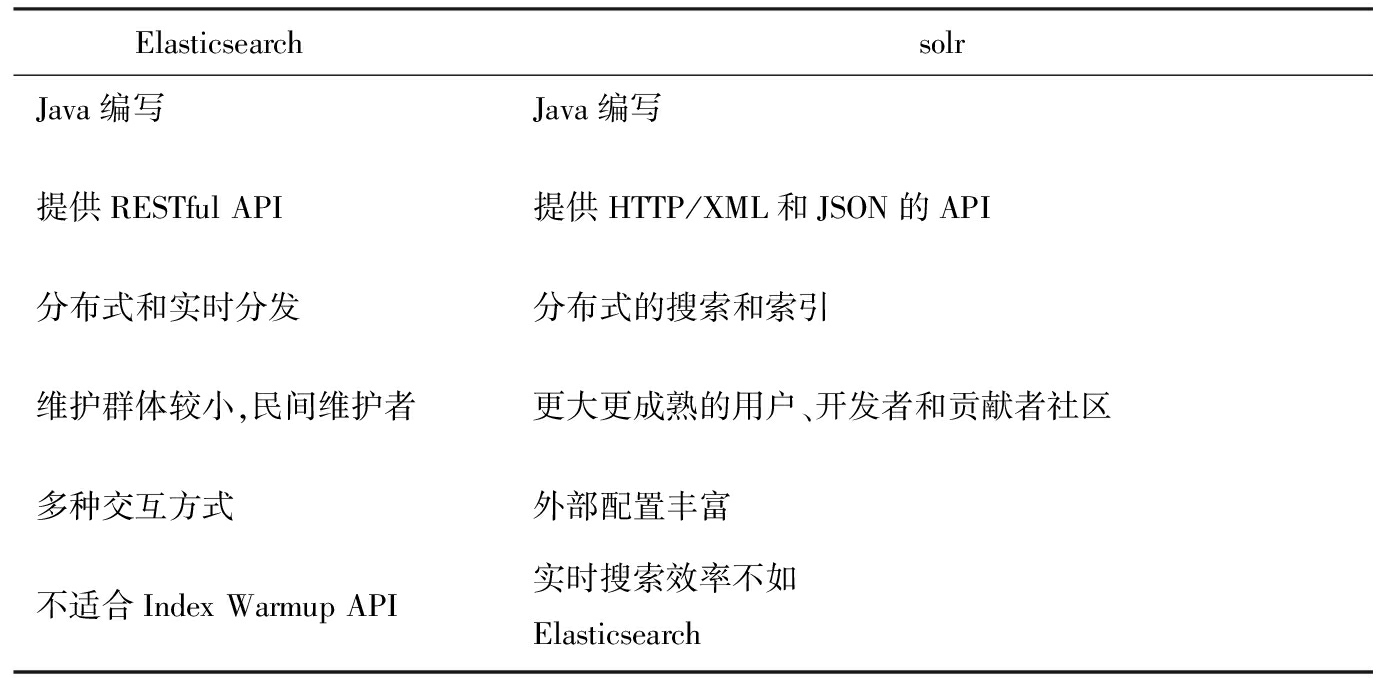

表1 2种搜索引擎对比
Table 1 Comparison of two kinds of search engine
用solr搜索已有数据时，速度更快，而需要实时建立索引时，Elasticsearch具有明显优势。就目前需求来看，已有的处理预案数据量不大，Elasticsearch和solr表现都很优秀。考虑到后期自动派单功能需要自动收集案例，实时建立索引，因此选择Elasticsearch作为煤矿运维系统的全文搜索引擎。
3 Elasticsearch工具分析
3.1 核心概念
Elasticsearch是一个兼有搜索引擎和NoSQL数据库功能的开源系统[14]，图3中将Elasticsearch与关系型数据库结构进行对比。

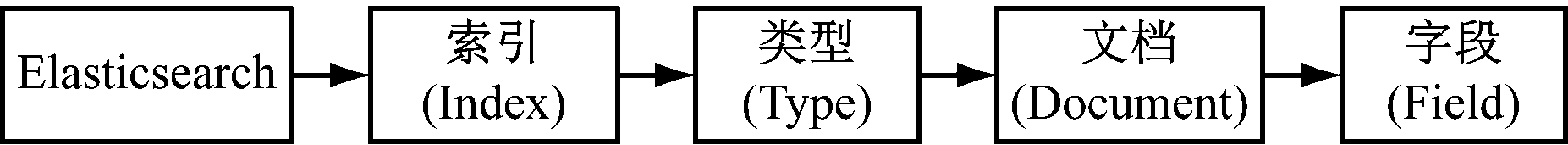

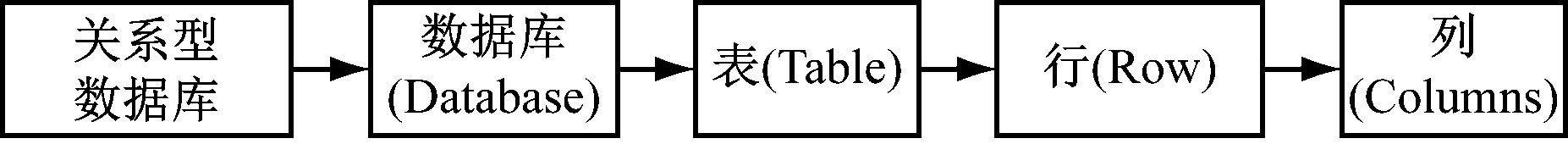

图3 Elasticsearch与关系型数据库结构对比
Fig.3 Comparison of structure of Elasticsearch and relational database
索引(Index)： 索引类似于关系型数据库实例。它只是一个逻辑命名空间，指向一个或多个分片，在其内部使用Lucene来实现数据读写，通过引用索引名称来完成相关文档的增、删、改、查操作。
文档类型(Type)：相当于数据库中的table概念。在Elasticsearch中每个文档都必须设定其类型。文档类型使得在同一个索引中存储结构不同的文档时，只需要依据文档类型就可以找到对应的参数映射(Mapping)信息，方便文档存取。
文档(Document)：文档类似于数据库中的行数据，是索引中的基本数据单位，文档内容是以JSON格式存储的，一个索引中可以存储多个文档，且文档在第1次存储时就指定了类型。
3.2 倒排索引
Elasticsearch引擎使用了一种称为倒排索引(Inverted Index)的数据结构[15-16]，与普通索引面向文档不同，倒排索引是面向分词的。通常的文档和词条索引结构见表2，以文档ID为键，对应的值是文档中出现的关键词。采用倒排索引的数据结构见表3，以分词为键，文档ID及其出现次数为对应的值。这是一种适用于快速全文搜索的数据结构。

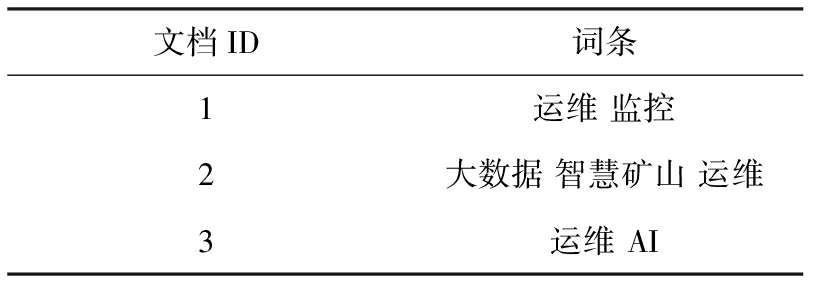

表2 文档对应词条索引
Table 2 Document corresponding index

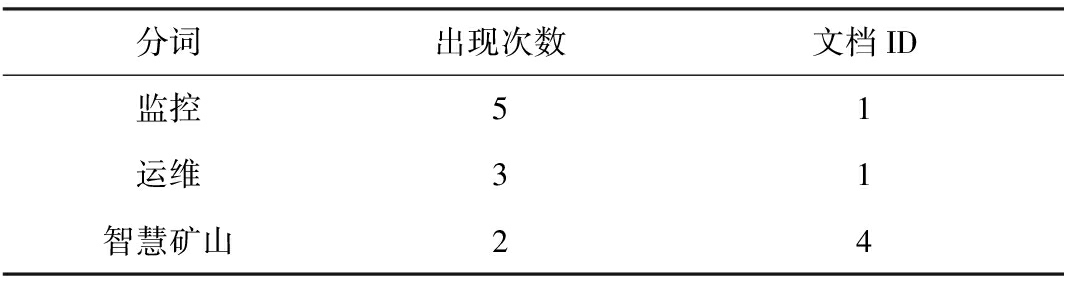

表3 倒排索引
Table 3 Inverted index
3.3 分词工具
由于煤矿运维系统所需搜索信息多为文本信息，其中汉字出现的频率很高，为了搜索一段文字中的关键字，需要借助中文分词器来进行分词。Elasticsearch试用后发现，其默认的中文分词插件是单字切词，无法将一段话切分成词语，不能满足正常的汉语分词要求。因此，需要额外安装中文切词插件，对比调研后决定使用IK中文分词器[17-18]插件。
IK插件将Lucene IK分析器集成到Elasticsearch中，支持自定义字典。分词器的工作流程：第1步，切分关键词，将语句切分成英文单词和中文词语；第2步，去除停用词，英文停用词包括a、an、the、of等，中文停用词是包括“的”、“了”、“着”、“是”、标点符号等。对于英文单词，还需要有第3步，即把所有字母转为小写，因为搜索时不区分大小写。
以“应用于煤矿系统的软件系统和硬件都得到了巨大的提升”这段话作为例子，IK插件分词结果为“应用于，煤矿，系统，的，软件，系统，和，硬件，都得，到了，巨大，的，提升”。其中“都得到了”这部分由于“都得”和“得到”都属于合理切分，所以结果与本来含义有了偏差，这种情况属于切词中的正常情况。可见IK插件可以很好地将一段中文语句切分成含义相对准确的词语，便于Elasticsearch建立索引，提高搜索的速度和命中率。
4 实例分析
4.1 查询实例
用Elasticsearch本身提供简单的RESTful API来进行相关操作，通过简单的POST、GET命令即可录入数据，并进行查询。按照前文设计的数据结构将数百种各系统的故障解决方案录入搜索引擎，通过关键词搜索可得到匹配的结果。
按照表4所示的数据结构建立索引，将已有解决方案录入搜索引擎。

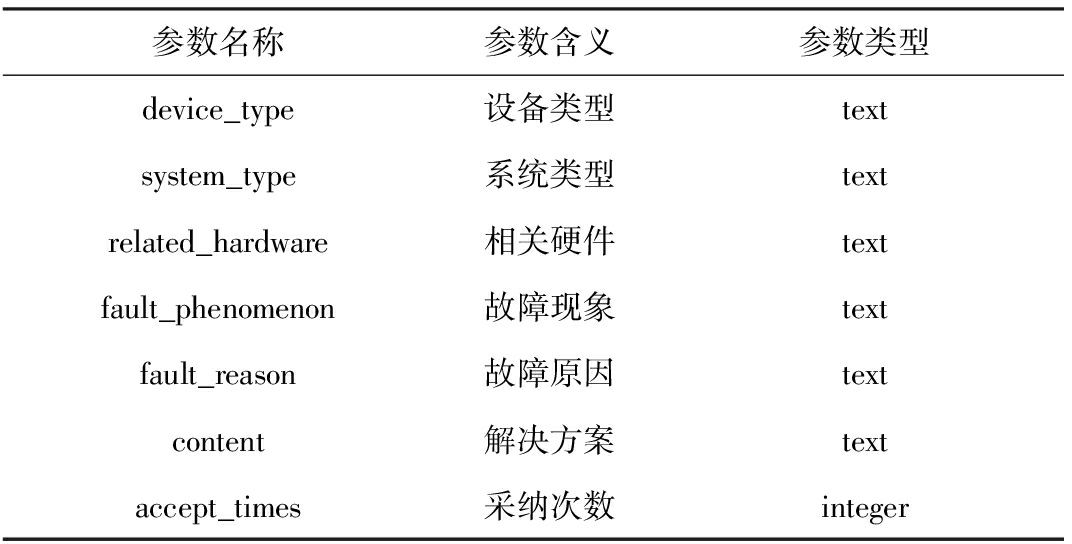

表4 故障解决方案数据结构
Table 4 Data structure of fault solution
当煤矿运维系统获得告警信息后，通过调用Elasticsearch提供的API接口进行搜索工作，并通过配置分词插件进行语句查询。当告警信息为“电源关闭”时，共得到13条匹配结果，排得越靠前的结果匹配度越高，其中前3条结果如图4所示。以第1条结果为例，其具体内容如图5所示。

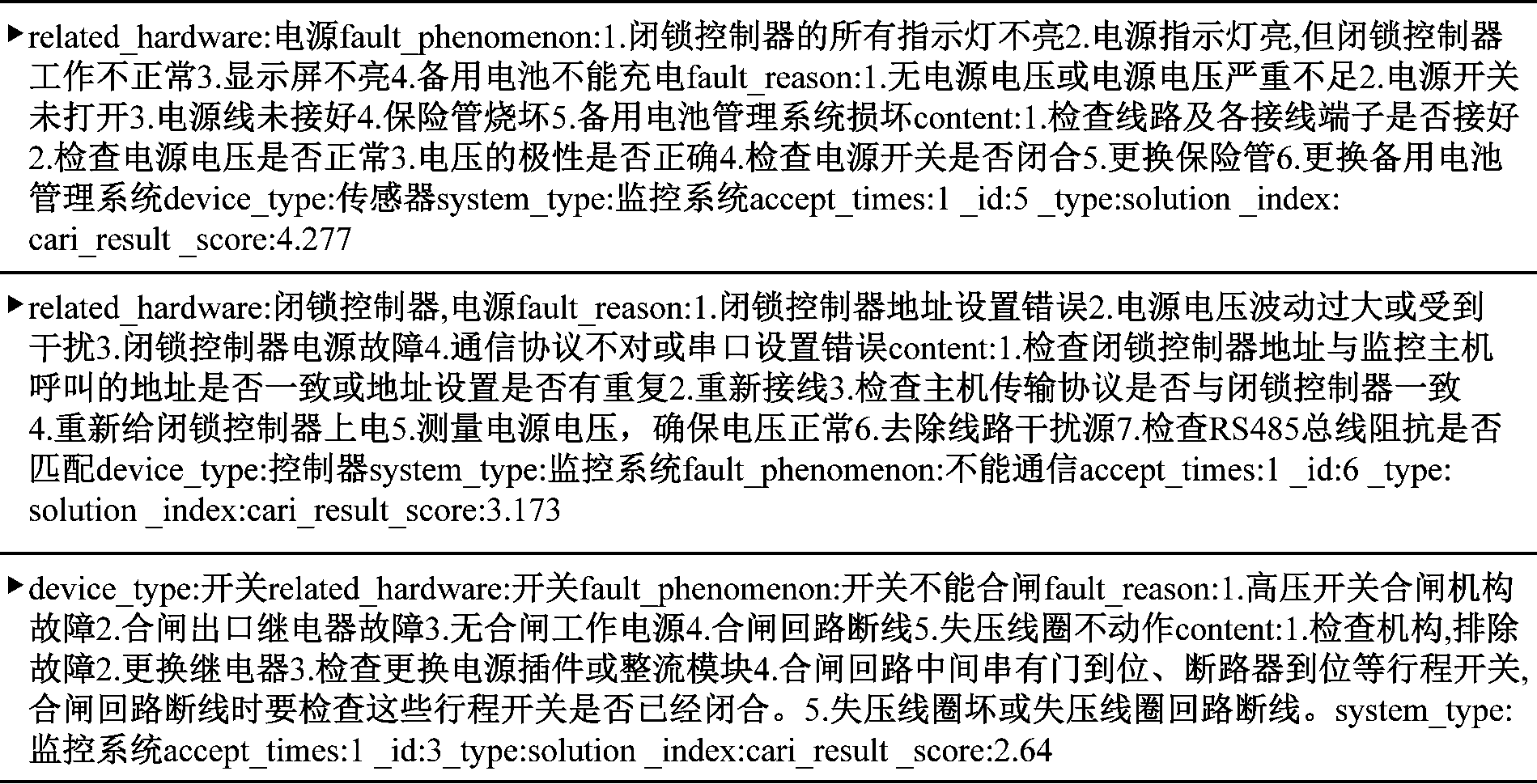

图4 当告警信息为“电源关闭”时得到的前3条匹配结果
Fig.4 Top 3 match results when alarm information is "power off"
从搜索结果来看，该搜索引擎提供的搜索结果与告警内容所反映的故障相关度较高，将这些预案推送给运维人员能帮助他们有效解决故障。

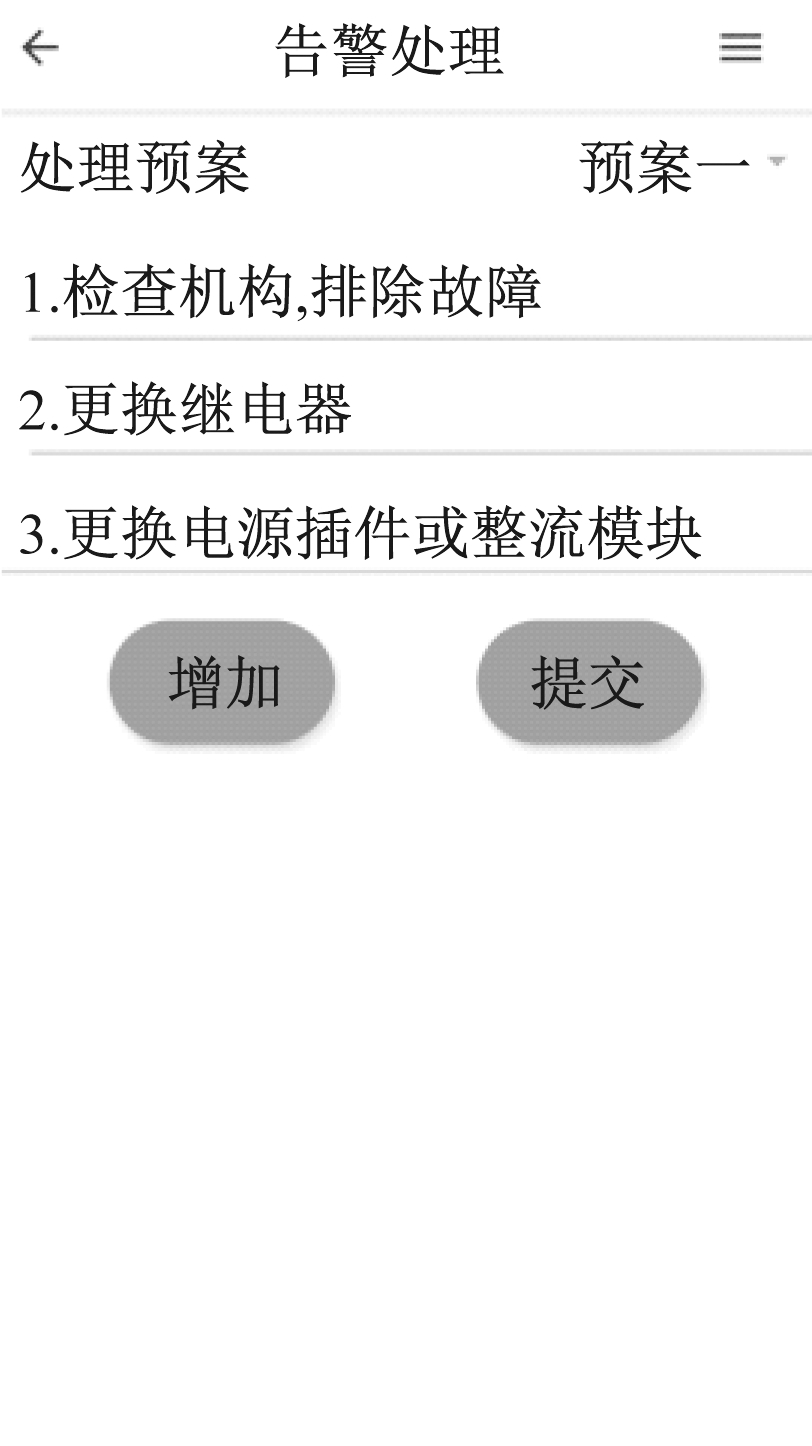

煤矿运维系统相关人员得到的告警信息推送界面如图6所示。在填写预案时，软件会默认将后台反馈的匹配度最高的预案填入，以供告警处理人员参考。

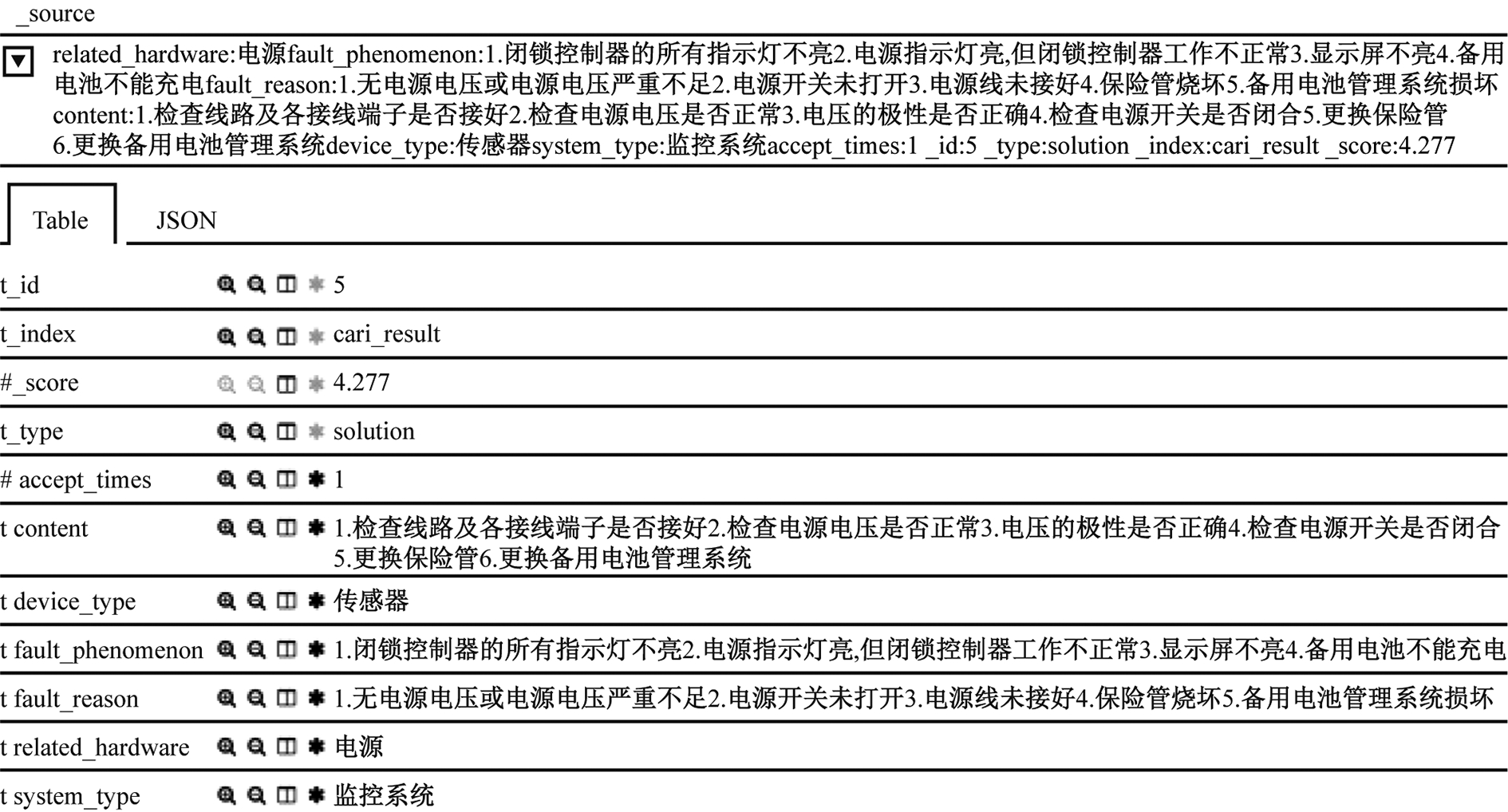

图5 当告警信息为“电源关闭”时得到的第1条故障解决方案的具体内容
Fig.5 Specific content of the first fault solution when alarm information is "power off"

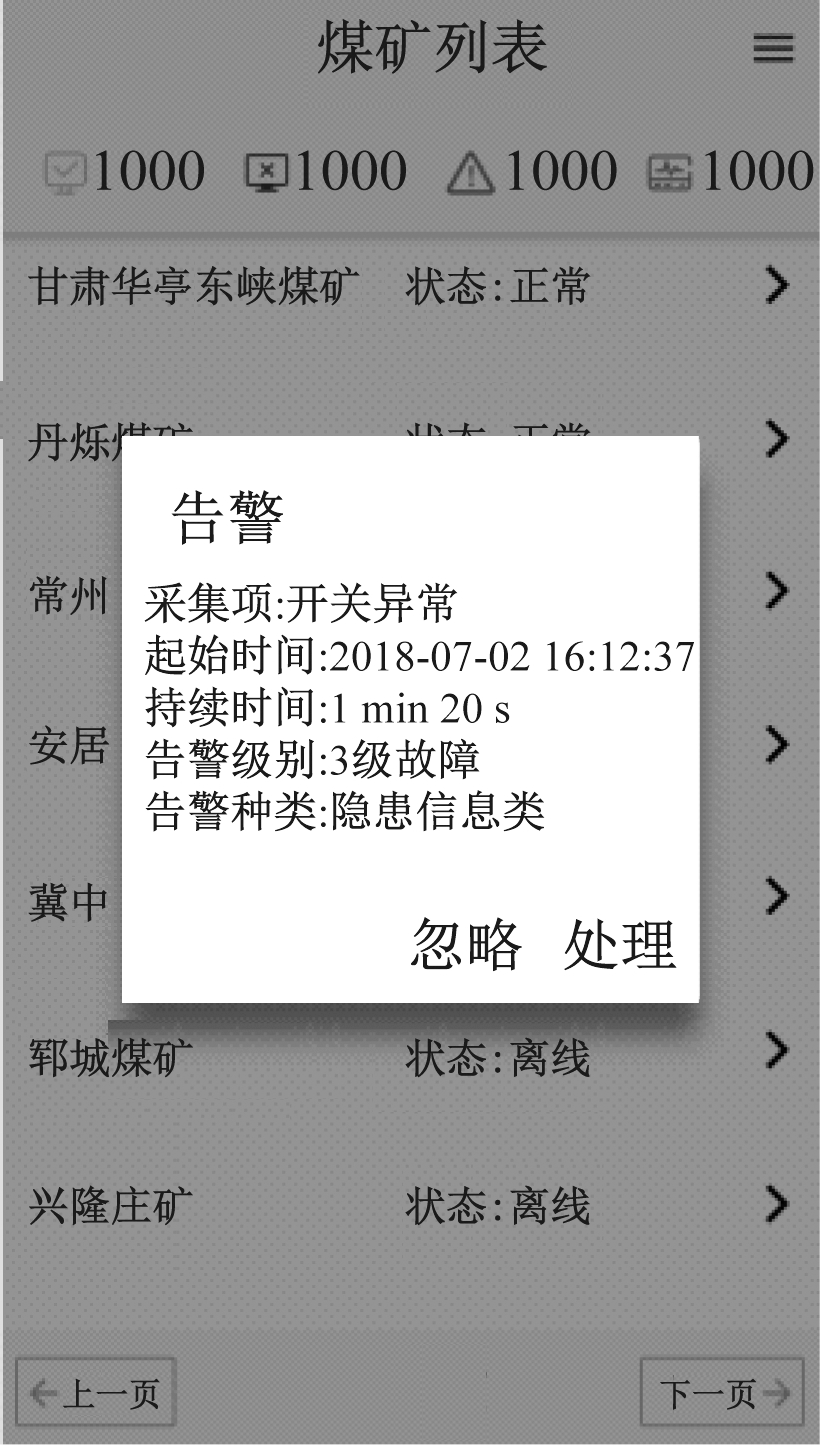

图6 告警信息推送界面
Fig.6 Push interface of alarm information
4.2 存储空间
Elasticsearch插入数据时是先写入内存，然后采用队列的形式写入磁盘。从理论上讲，并发写入应该优于传统的关系型数据库的写入方式。Elasticsearch在存储数据时会进行压缩，这对于各种文本信息来说，其占用的存储空间会有所降低。
测试内容第1项是对比数据在磁盘中占用的空间，对比数据库使用mysql。在Elasticsearch和mysql中，采用相同的数据结构，分别记录5 000，15 000，65 000条数据占用的磁盘大小，测试对比数据见表5。从表5可以看出，同样的数据结构，Elasticsearch占用的空间约为mysql的1/9。监控系统中的日志、监控数据都将占用大量磁盘空间，Elasticsearch可以很好地缓解磁盘空间不足的问题。
4.3 性能测试
首先进行Elasticsearch批量写入测试。程序用Python编写，使用生产者和消费者模式，从mysql数据库读取数据，1 000条数据写入1次，测试设备是16 GB内存，I7处理器，256 GB固态硬盘。测试结果：单进程，5个写入线程，100万行数据，500 s；单进程，20个写入线程，100万行数据，500 s。

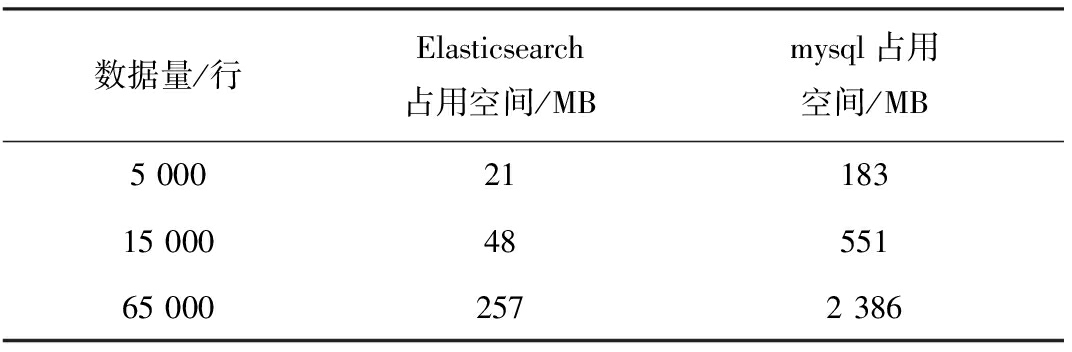

表5 Elasticsearch和mysql存储空间对比
Table 5 Comparison of storage space of Elasticsearch and mysql
借助压力测试工具Esrally进行数据库压力测试，测试数据为3 GB的json数据。测试结果见表6，从表6可以看到，创建索引时间为32 min，占用磁盘空间3 GB，索引大小为5 GB。目前解决方案的数据量远远低于3 GB，后期新增的解决方案单次录入量也不会很大，因此，数据库容量可以很好地满足目前的需求。

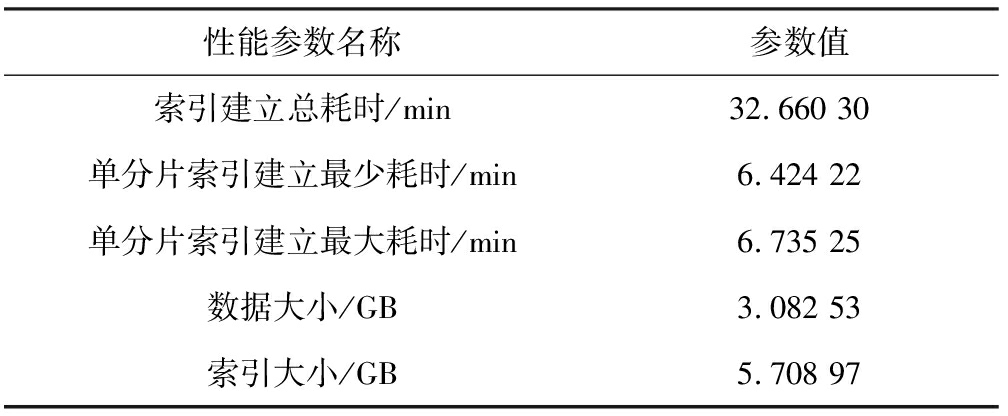

表6 压力测试结果
Table 6 Stress test results
测试数据库的查询性能见表7，10 000条以下的数据Elasticsearch搜索时间为5～20 ms，10万条数据搜索时间为15～30 ms。因此，该数据库查询性能表现也可以很好地满足目前的查询需求。

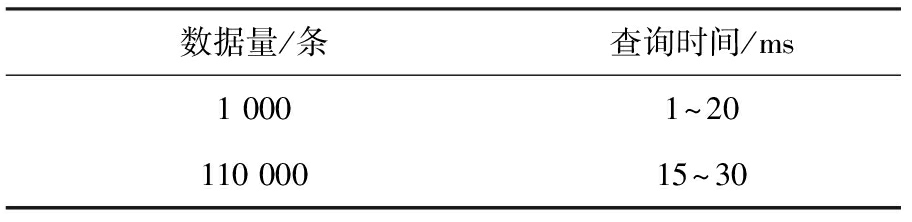

表7 数据库查询性能
Table 7 Query performance of database
5 结语
介绍了一种全文搜索引擎Elasticsearch在煤矿运维系统中的应用，搜索引擎通过分析告警信息，快速匹配出相关性较高的解决预案，为运维人员提供故障解决思路，提高运维工作效率。测试结果表明，Elasticsearch搜索结果匹配度较高，可以满足正常数据量的解决预案的搜索工作。
