基于6LoWPAN的煤层瓦斯压力监测系统设计

刘少飞, 王国富, 张法全, 叶金才

(桂林电子科技大学 信息与通信学院, 广西 桂林 541004)

摘要针对目前煤层瓦斯压力监测存在测量精度低、数据传输不及时、设备部署不便等问题,设计了一种基于6LoWPAN的煤层瓦斯压力监测系统。该系统测压节点通过多跳方式在6LoWPAN网络中选择最优路径,将实时采集的瓦斯压力数据传输至边界路由器,边界路由器通过工业以太网将数据传至地面服务器,同时地面设备可通过服务器查询指定区域测压节点的实时监测数据。测试结果表明,该系统可实时、准确地监测煤层瓦斯压力,具有较高的数据通信效率和稳定性,且功耗低。

关键词煤层瓦斯; 瓦斯抽放; 压力监测; 6LoWPAN; 低功耗

0 引言

瓦斯抽放是解决煤层瓦斯压力过高的有效方法[1-2]。为检测瓦斯抽放效果,多数矿山企业由人工定时抄录压力表头示数,存在容易误报导致测量精度低、数据传输不及时等问题;也有矿山企业采用电子压力记录仪自动记录瓦斯压力,但采用有线传输方式,设备部署不便[3]。6LoWPAN是基于IPv6的低功耗无线个域网技术[4-5],本文设计了一种基于6LoWPAN的煤层瓦斯压力监测系统,可实时、准确地上传压力数据,并对瓦斯压力监测区域数据进行定点查询。

1 总体架构

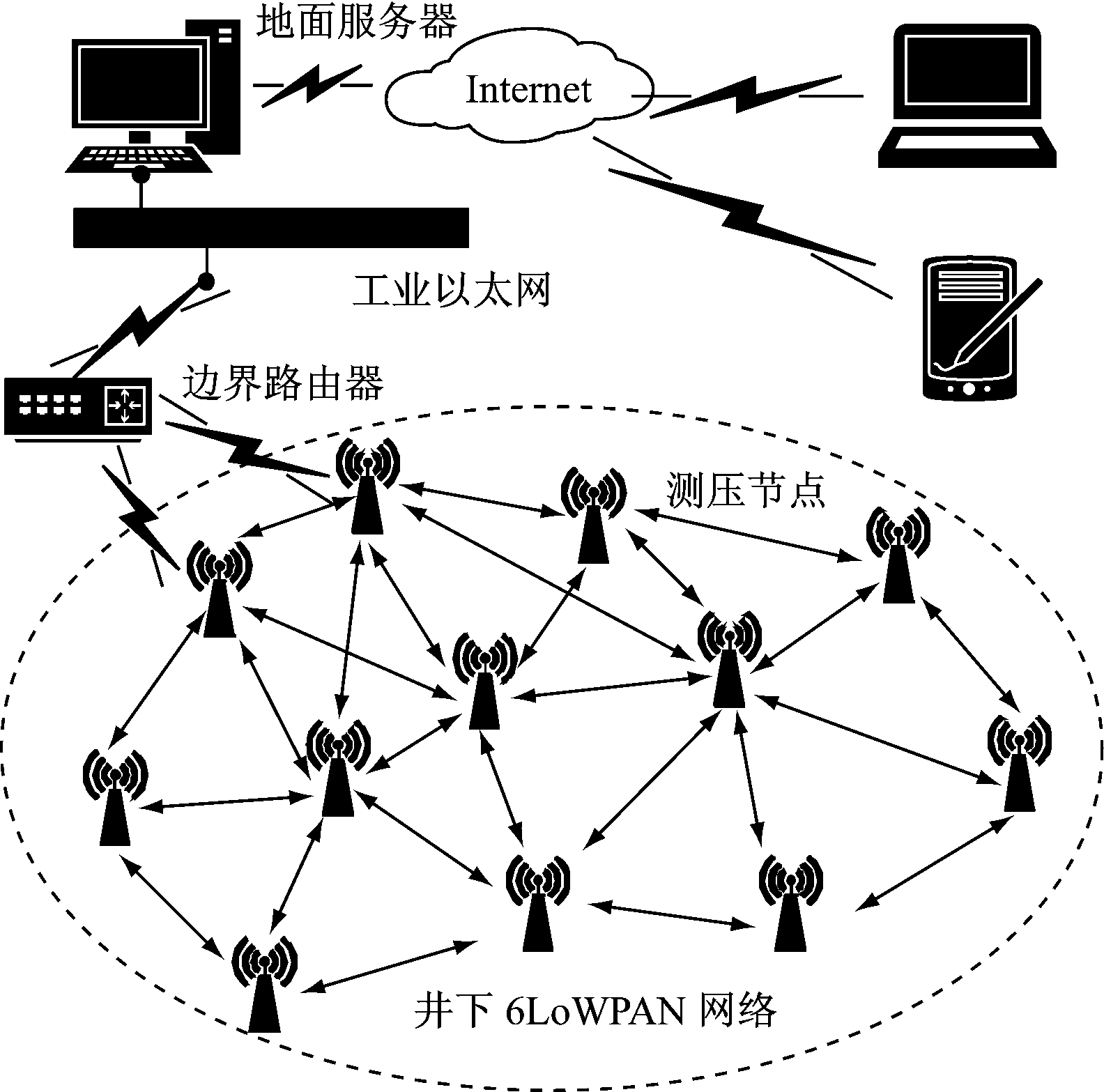

基于6LoWPAN的煤层瓦斯压力监测系统主要由测压节点、边界路由器、地面服务器组成,如图1所示。

图1 基于6LoWPAN的煤层瓦斯压力监测系统组成
Fig.1 Composition of coal seam gas pressure monitoring system based on 6LoWPAN

瓦斯抽放孔分布在煤层开采区域,大部分抽放孔被密封后会剩余数个测压孔,根据测压孔的分布部署测压节点[6]。6LoWPAN自组网完成后测压节点开始监测数据,各测压节点通过多跳方式在6LoWPAN网络中选择最优路径[5],将数据传输到边界路由器。边界路由器通过工业以太网将数据传至地面服务器。由于各测压节点具备独立IPv6地址,地面设备可通过服务器查询指定区域测压节点的实时监测数据。

2 硬件设计

2.1 测压节点

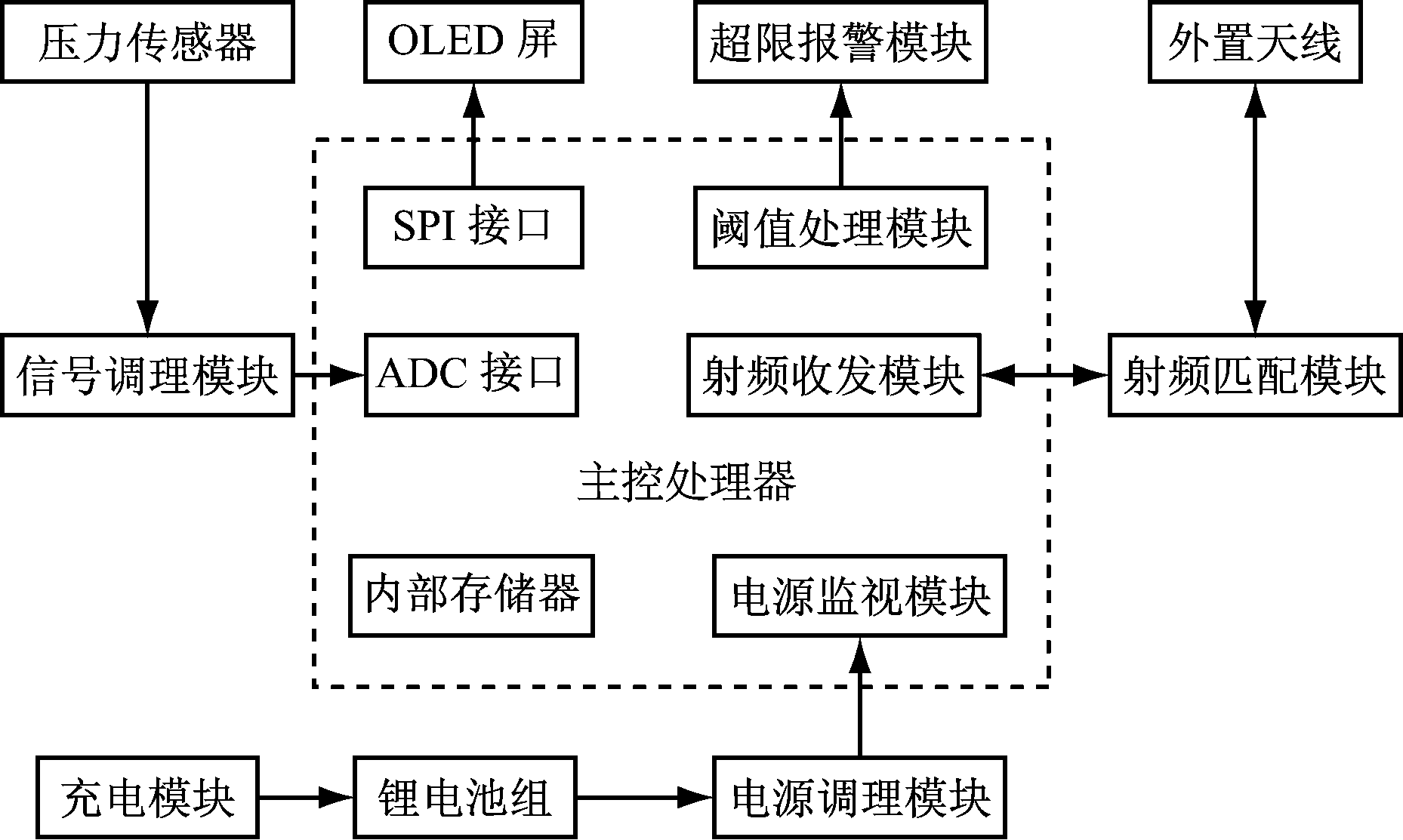

测压节点由压力传感器、信号调理模块、主控处理器、充电模块、锂电池组、电源调理模块、射频匹配模块、外置天线、OLED屏、超限报警模块组成,如图2所示。

图2 测压节点组成
Fig.2 Composition of pressure measurement node

主控处理器采用CC2538芯片,其基于ARM Cortex M3内核,具有32 kB片上RAM、512 kB片上闪存及IEEE 802.15.4射频功能。压力传感器型号为M7139-500PG,量程为0~3.5 MPa,具有IP67防护等级。压力传感器将瓦斯压力转换为电压信号,电压信号经信号调理模块处理后输入CC2538的ADC接口,转换结果一方面通过OLED屏显示,另一方面通过阈值处理模块进行判定,当其大于报警阈值时,超限报警模块发出警报。射频收发模块通过射频匹配模块连接50 Ω外置天线,从而实现6LoWPAN网络数据收发。锂电池组采用聚合物锂电池,放电范围为3.0~4.2 V,进一步通过电源调理模块提供系统所需3.3,5 V稳定电压。

2.2 边界路由器

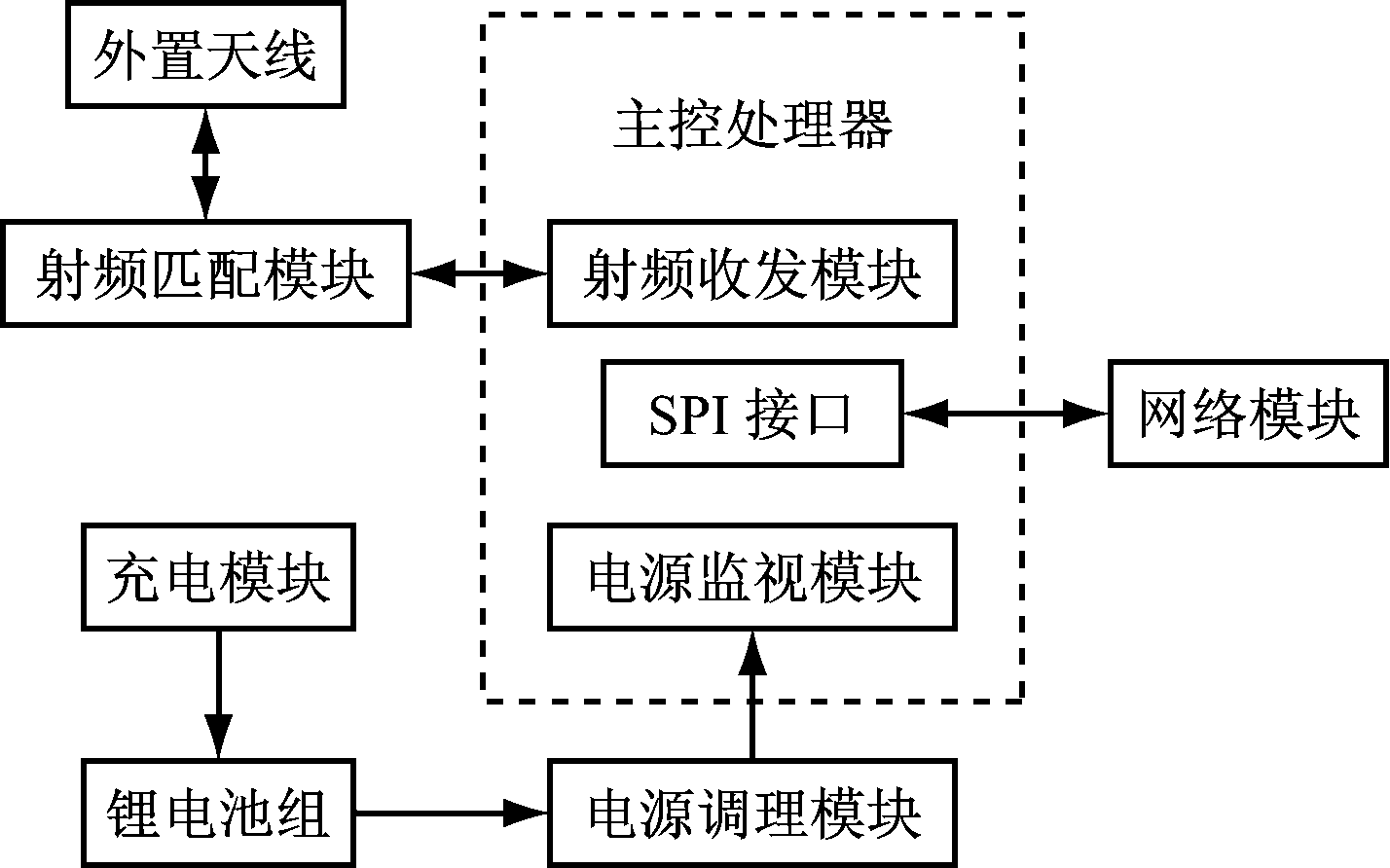

边界路由器由网络模块、主控处理器、充电模块、锂电池组、电源调理模块、射频匹配模块、外置天线组成,如图3所示。边界路由器的主控处理器、充电模块、锂电池组、电源调理模块、射频匹配模块、外置天线与测压节点一致,不同的是通过SPI接口连接ENC28J60网络模块,实现6LoWPAN网络与地面服务器之间的通信[7]

图3 边界路由器组成
Fig.3 Composition of border router

3 软件设计

3.1 开发平台

软件开发基于Linux平台,在arm-linux-gcc编译环境下编写系统所需API。采用Thingsquare官方驱动源码,通过移植实现6LoWPAN网络路由与转发功能设计。在编译工程前需向Makefile添加编译文件,完成编译环境的配置。

3.2 测压节点工作流程

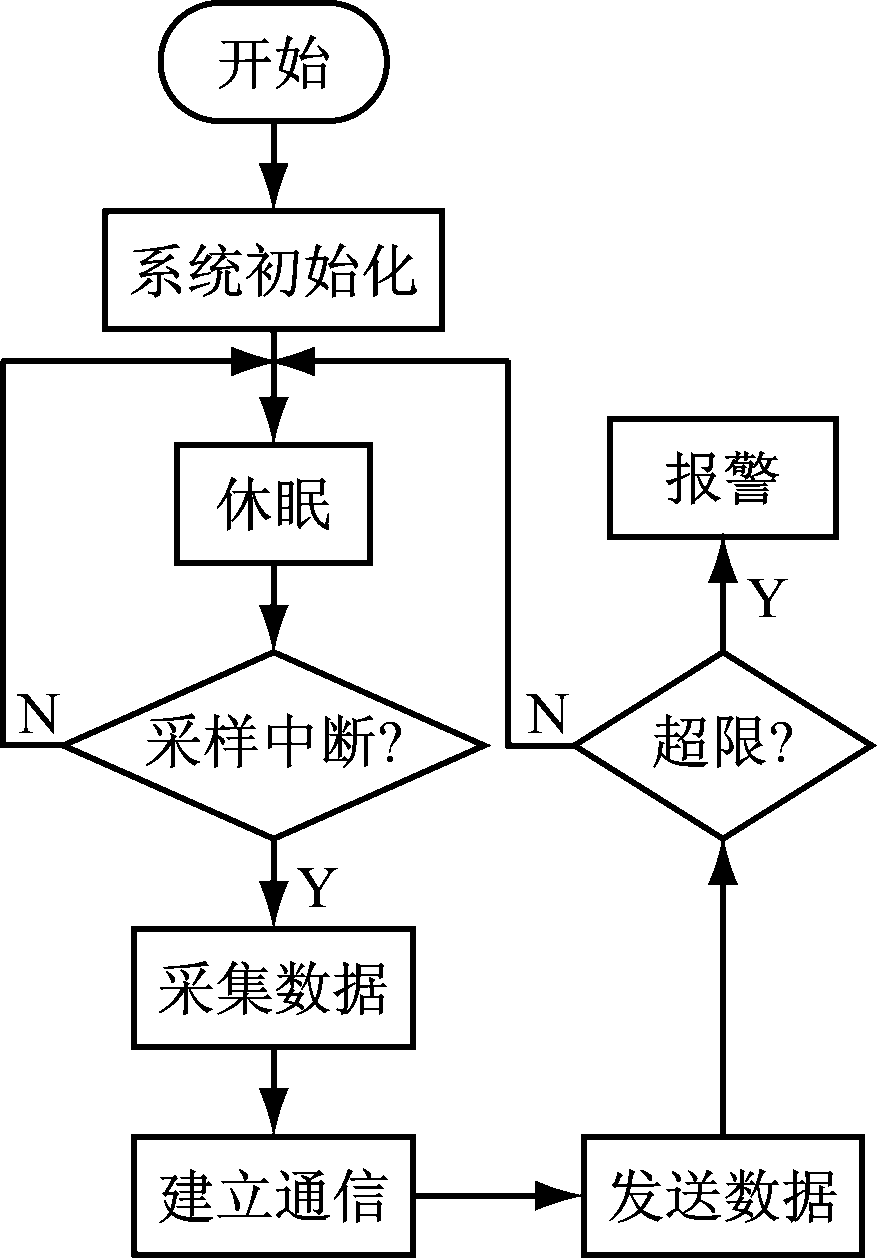

为保证系统低功耗运行,测压节点大部分时间都处于休眠状态,只在特定时间点及服务器发出采集数据请求时才会被唤醒。测压节点工作流程如图4所示。首先系统初始化,包括寄存器初始化、传感器检测与电池检测。然后启动定时器,由设定的采样间隔或服务器主动查询触发采样中断,建立通信并发送数据。最后对数据进行超限判定:当达到或超过《煤矿安全规程》规定的预警值0.74 MPa时,测压节点发出报警信号;如果没有超限,则重新进入休眠状态。

图4 测压节点工作流程
Fig.4 Work flow of pressure measurement node

3.3 数据分析

压力传感器输出电压范围为0.5~4.5 V,在量程范围内瓦斯压力P与电压V呈线性关系:

(1)

由于设置CC2538的ADC参考电压为2.5 V,压力传感器输出的电压信号需经过信号调理模块进行1/2等比分压后才能准确采集,所以输入CC2538的12位ADC的电压为0.25~2.25 V。由此可得输入电压、瓦斯压力、ADC值对应关系,见表1。

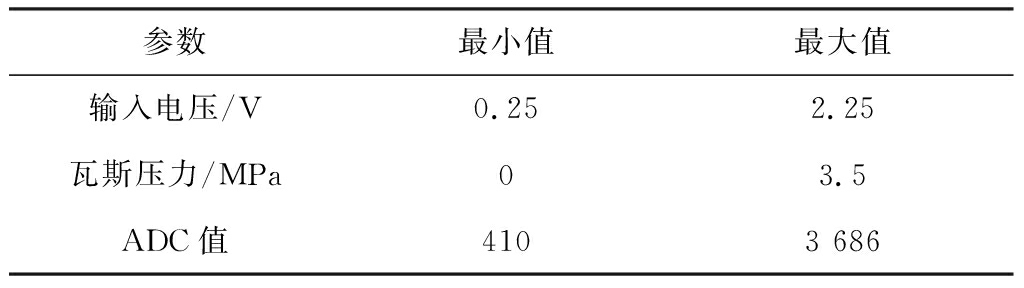

表1 输入电压、瓦斯压力、ADC值对应关系
Table 1 Correspondence among input voltage, gas pressure and ADC

参数最小值最大值输入电压/V0.252.25瓦斯压力/MPa03.5ADC值4103 686

《煤矿安全规程》规定的预警值0.74 MPa为绝对压力,对应的传感器表头压力应为0.64 MPa,根据表1可得预警值对应的ADC值为1 009。

压力传感器受供电电源纹波的扰动,ADC值会出现波动,为减小其波动,在采样中断触发后对压力进行多次采集,并采用均值滤波算法[8]

(2)

式中:τ为平均ADC值;τi为第i(i=1,2,…,nn为采集次数)次采集的ADC值;τmax为采集的最大ADC值;τmin为采集的最小ADC值。

服务器每隔15 min收集1次测压节点监测数据,截取最近72 h的数据进行排序,获取72 h内最大、最小压力。根据《煤矿安全规程》规定,所测压力在72 h内变化小于0.015 MPa,则认为该稳定的压力即为煤层瓦斯压力[9]。由表1可得,0.015 MPa对应的ADC变化值为14,即当τmax-τmin≤14时,可判定煤层瓦斯压力处于稳定状态。

3.4 数据传输

3.4.1 通信协议栈

要实现各测压节点之间基于IP的数据通信,必须有IP协议栈作为基础[10]。Contiki是一个开源的、高度可移植的多任务操作系统,适用于联网嵌入式系统和无线传感器网络。Contiki操作系统内部集成了uIP无线传感器网络协议栈,能够实现Contiki与因特网的通信,且支持TCP,UDP,ICMP等传输协议[10]

在传输协议的选择上,由于UDP在处理报头和协议逻辑方面开销非常低[11],分组的传输和接收将消耗较少的能量,每个分组将有更多的可用于应用层数据的空间,这对系统的低功耗要求非常有利。但UDP无法保证数据的高可靠传输和接收数据先后的正确排列[11]。基于系统的应用场景,瓦斯压力监测是一个长期过程,且压力数据每隔15 min定时向服务器集中多次发送,服务器只接收1个数据,个别数据丢失不会影响整体判断的准确性。因此,UDP传输协议能很好地满足数据传输需求。

3.4.2 路由和转发

测压节点的数据在6LoWPAN网络中的传输往往需要经过多跳,其中包含路由和转发2个过程。通过路由协议在每个节点上填写路由信息库(RIB,Routing Info Base),RIB包含了运行路由协议所需信息,通常可简化为一个转发信息库(FIB,Forwarding Info Base),用于转发数据[12-13]。系统中数据转发并非不同链路之间的转发,而是第3个节点所处位置不在第1个节点通信范围之内时,则需要第2个节点作中继转发[14],本文采用6LoWPAN适配层网络转发方式来实现。

4 测试结果

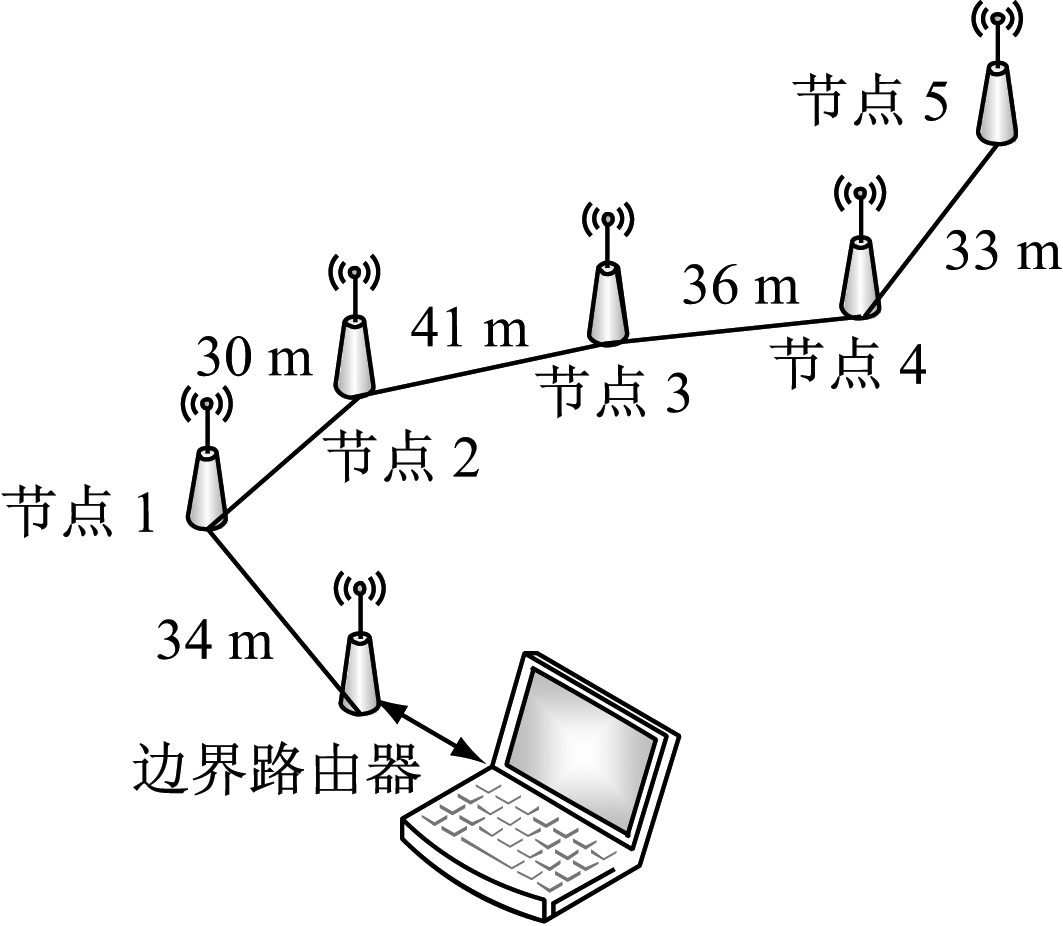

为测试系统有效性,部署5个测压节点和1个边界路由器,分布位置如图5所示。

图5 测试布置
Fig.5 Test arrangement

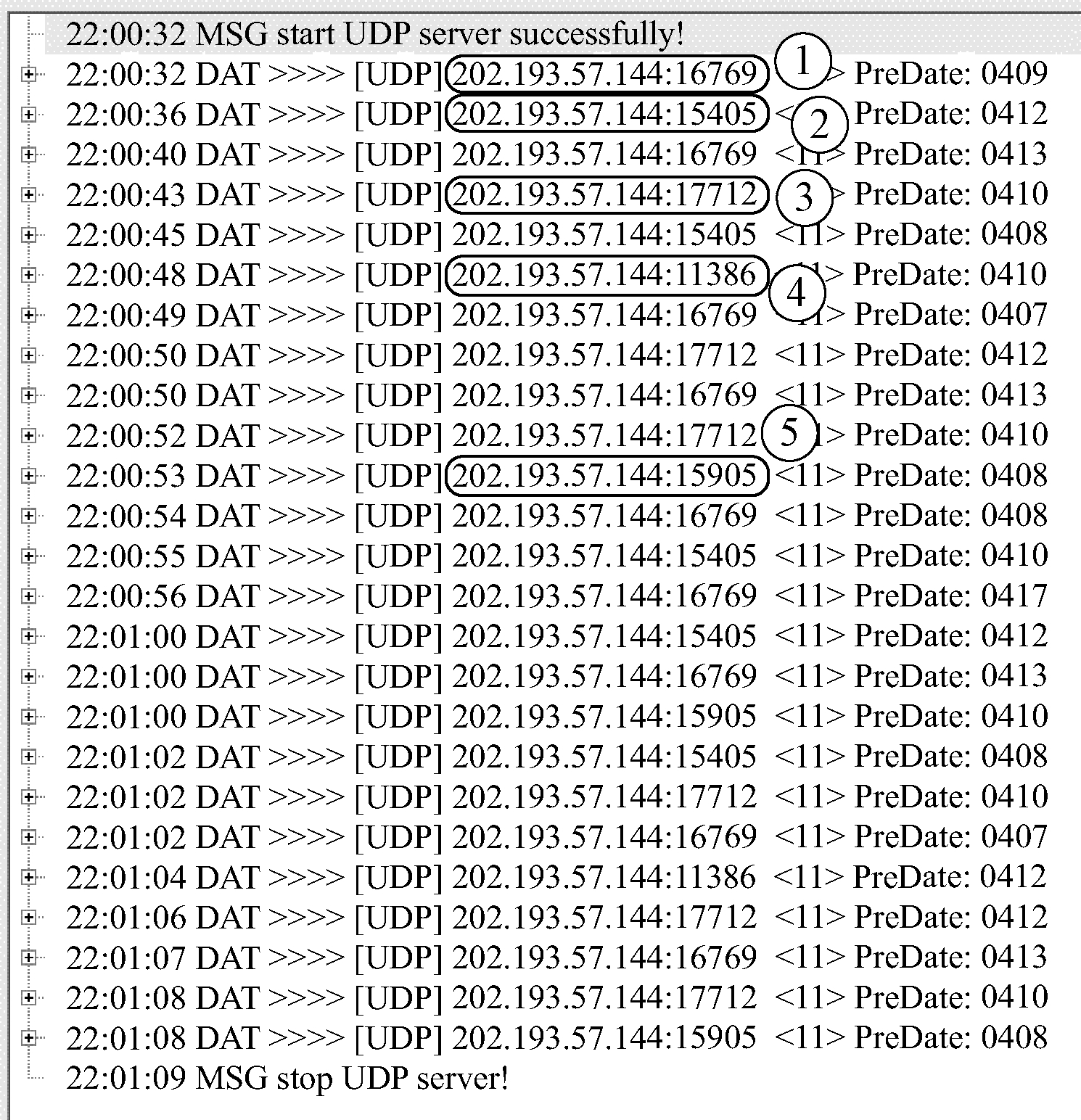

各测压节点启动后完成自组网,在一定区域内形成6LoWPAN网络,各测压节点的数据通过路由和转发的形式传送至边界路由器。通过与边界路由器同属1个局域网的电脑进行UDP侦听,数据如图6所示。

由图6可知,节点1在第一时间建立连接,节点2—节点5分别在3,10,15,20 s后接入6LoWPAN网络,当节点5加入网络后,从22:00:54开始,链路

图6 UDP侦听数据
Fig.6 UDP listening data

上的节点数据传输速度明显加快。网络延时测试结果见表2,可看出延时较短。

表2 网络延时测试结果

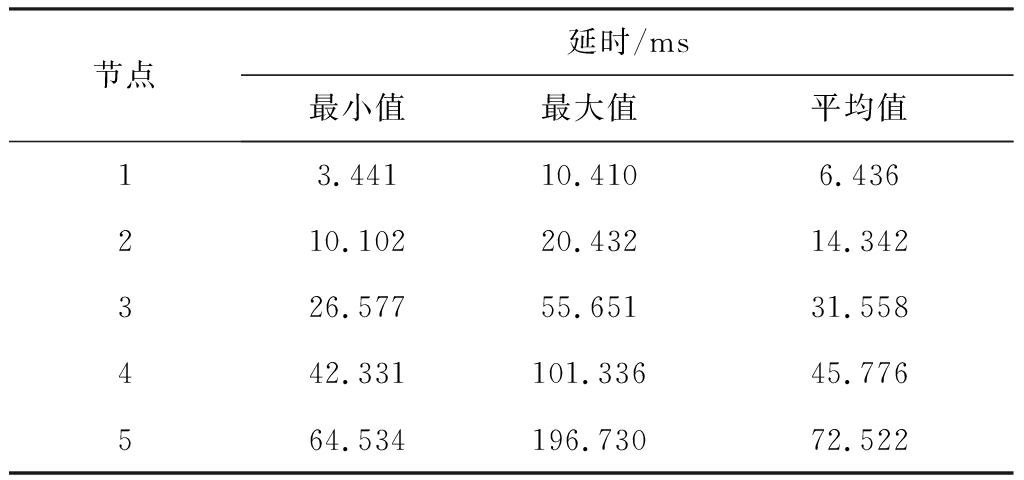

Table 2 Test result of network delay

节点延时/ms最小值最大值平均值13.44110.4106.436210.10220.43214.342326.57755.65131.558442.331101.33645.776564.534196.73072.522

通过标准仪器测定,测压节点均处于1个标准大气压(0.1 MPa)环境中。测压节点1在12 h内收集的数据见表3,可看出压力数据稳定,波动范围小,能真实反映实际压力。

表3 测压节点1数据

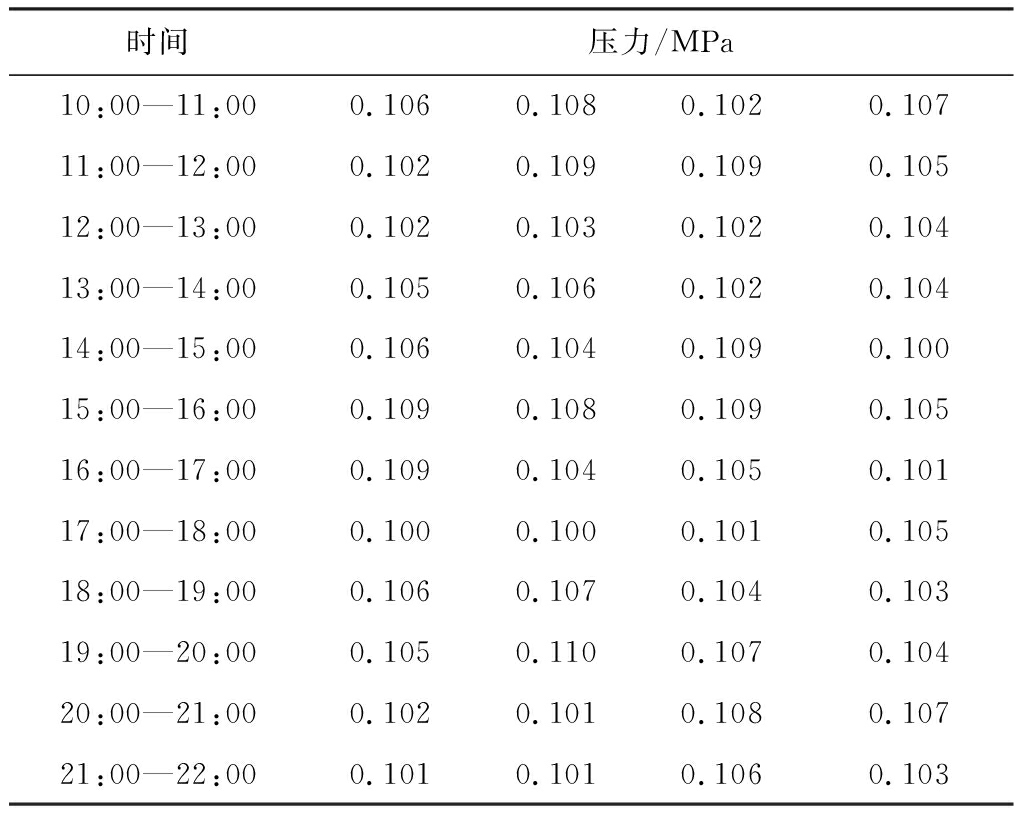

Table 3 Data of pressure measurement node 1

时间压力/MPa10:00—11:000.1060.1080.1020.10711:00—12:000.1020.1090.1090.10512:00—13:000.1020.1030.1020.10413:00—14:000.1050.1060.1020.10414:00—15:000.1060.1040.1090.10015:00—16:000.1090.1080.1090.10516:00—17:000.1090.1040.1050.10117:00—18:000.1000.1000.1010.10518:00—19:000.1060.1070.1040.10319:00—20:000.1050.1100.1070.10420:00—21:000.1020.1010.1080.10721:00—22:000.1010.1010.1060.103

5 结语

基于6LoWPAN的煤层瓦斯压力监测系统通过测压节点实时采集瓦斯压力数据,有效避免了人工操作出现的误报问题;利用6LoWPAN网络传输数据,使测压节点部署方便,保证了数据通信的效率和稳定性;通过低功耗设计实现了煤层瓦斯压力的长期监测。
