基于小波包的矿井供电系统单相接地故障选线方法

罗超1,2, 耿蒲龙1,2, 曲兵妮1,2, 宋建成1,2刘聚财1,2, 都志立3, 原磊明4

(1.太原理工大学 矿用智能电器技术国家地方联合工程实验室, 山西 太原 030024; 2.太原理工大学 煤矿电气设备与智能控制山西省重点实验室, 山西 太原 030024; 3.山西晋城无烟煤矿业集团有限责任公司, 山西 晋城 048006; 4.山西凌志达煤业有限公司, 山西 长治 046606)

摘要:针对现有矿井供电系统单相接地故障选线方法存在准确度低、可靠性差的问题,提出了一种基于小波包的矿井供电系统单相接地故障选线方法。该方法首先对各条线路的暂态零模电流进行小波包分解,去除包含稳态工频量的最低频段,求取各频段小波包能量总和并排序;然后按照能量最大的原则确定特征频带,对各线路特征频带小波包分解系数模最大值极性进行比较,极性相反的线路确定为故障线路。根据故障线路、非故障线路暂态零模电流特征量的差异,构成单相接地故障选线的双重判据,解决了单一判据故障选线失败后无法进行正确选线的难题。仿真试验结果证明了该方法的正确性和有效性。

关键词:矿井供电; 单相接地故障; 故障选线; 暂态零模电流; 小波包能量; 特征频带

0 引言

随着现代化综采技术的不断进步,矿井供电容量不断增大,供电电压等级不断提高,供电线路不断增多,供电距离不断增长,发生单相接地的概率也不断提高,对煤矿生产形成了巨大的安全隐患。尽管大部分矿井均采用中性点经消弧线圈接地的供电系统,对单相接地电容电流起到了一定的补偿作用,但是,中性点采用消弧线圈接地方式后,基于功率零序方向型的保护原理不再成立,原有的井下单相接地保护装置的适用性受到了前所未有的挑战[1]。为了解决矿井供电系统故障选线的难题,五次谐波保护法、零序电流有功分量保护法、首半波法、注入信号法等先后被提出[2]。但是由于井下现场条件的限制,存在各种强电磁干扰,故障稳态信号不易被检测等[3],这些方法的实际保护效果并不十分理想。另外,井下变频器大量使用,其谐波也冲击着单相接地保护装置,从而导致保护装置误动、拒动、越级跳闸等现象频繁发生,降低了故障选线的准确性和可靠性,给矿井供电系统的安全运行埋下了隐患。

中性点经消弧线圈接地的矿井供电系统发生单相接地故障时,暂态信号中包含着丰富的故障特征量,其值较稳态故障信号大数倍甚至数十倍。如何利用数值较大的暂态信号进行单相接地故障选线,是近年来比较热门的研究方向。文献[4]利用故障线路零序电流模极大值普遍大于非故障线路的对应值,以及母线发生故障时各条线路零序电流模极大值大体相等的特点,对各条线路的小波包系数进行比较,从而判断漏电线路或漏电母线,但当线路中出现强烈的干扰信号时,该方法并不能进行可靠的选线。文献[5]对谐振接地系统选取特定的频带作为特征频带,但是实际的谐振接地系统中暂态量频率成分和大小受网络参数、故障因素影响的不同而发生改变,特征频带也会发生变化,所以,该方法对于特征频带的选取不具有自适应性。文献[6-11]分别利用能量较集中的几个频段总能量、零序电流电压乘积正负、零序相对能量、相对熵系数等来进行选线,虽解决了特征频带选取的问题,但是判据单一,当发生误判时并不能进行有效的选线。

针对上述选线方法存在的不足,本文提出一种基于小波包的矿井供电系统单相接地故障选线方法,从故障特征量提取、选线原理等方面对该方法进行了论证。RTDS(Real Time Digital Simulator)实时仿真结果验证了该选线方法的正确性和有效性。

1 单相接地故障暂态特性

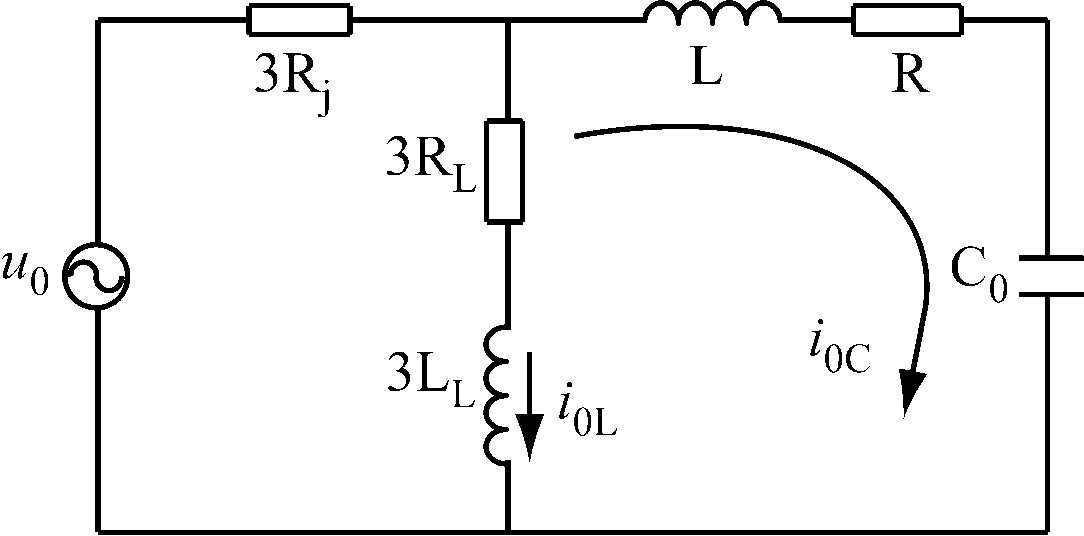

当经消弧线圈接地的供电系统发生单相接地故障时,其暂态等值电路如图1所示。图中,Rj为接地点过渡电阻值;R为线路零模等效电阻;L为线路零模等效电感;C0为线路对地分布电容之和;LL为消弧线圈电感值;RL为消弧线圈有功损耗电阻;u0为故障点附加电源电压。

图1 单相接地故障暂态等值电路
Fig.1 Transient equivalent circuit of single phase ground fault

根据图1可得电容回路时域二阶方程为

Umsin(ω t+φ)=

(1)

式中:Um为故障相电源电压幅值;ω为工频电流角频率;φ为故障初相角;i0C为流过单相接地点的暂态电容电流;uC(0-)为故障前C0上的初始电压。

由式(1)可知暂态电容电流为[12]

i0C=

(2)

式中:ICm为电缆对地容性电流幅值;ωf为暂态电容电流自由振荡角频率;δ为暂态电容电流的衰减系数,

由消弧线圈回路方程可得流过消弧线圈的暂态电感电流为[13]

(3)

式中:ILm为消弧线圈电感电流幅值;τL为消弧线圈回路的时间常数,

当单相接地故障发生时,故障线路首端暂态零模电流包括暂态电感电流和暂态电容电流,非故障线路首端暂态零模电流为本线路暂态电容电流,故障线路与非故障线路暂态零模电流不论在幅值还是在振荡频率上都存在差异,所以,可以利用各线路暂态零模电流的差异作为单相接地故障选线的理论依据。

2 矿井供电系统仿真模型

本文以某矿实际供电系统为研究对象,在RSCAD中搭建了包含4条6 kV纯电缆高压馈线的中性点经消弧线圈接地的矿井供电系统仿真模型,如图2所示。

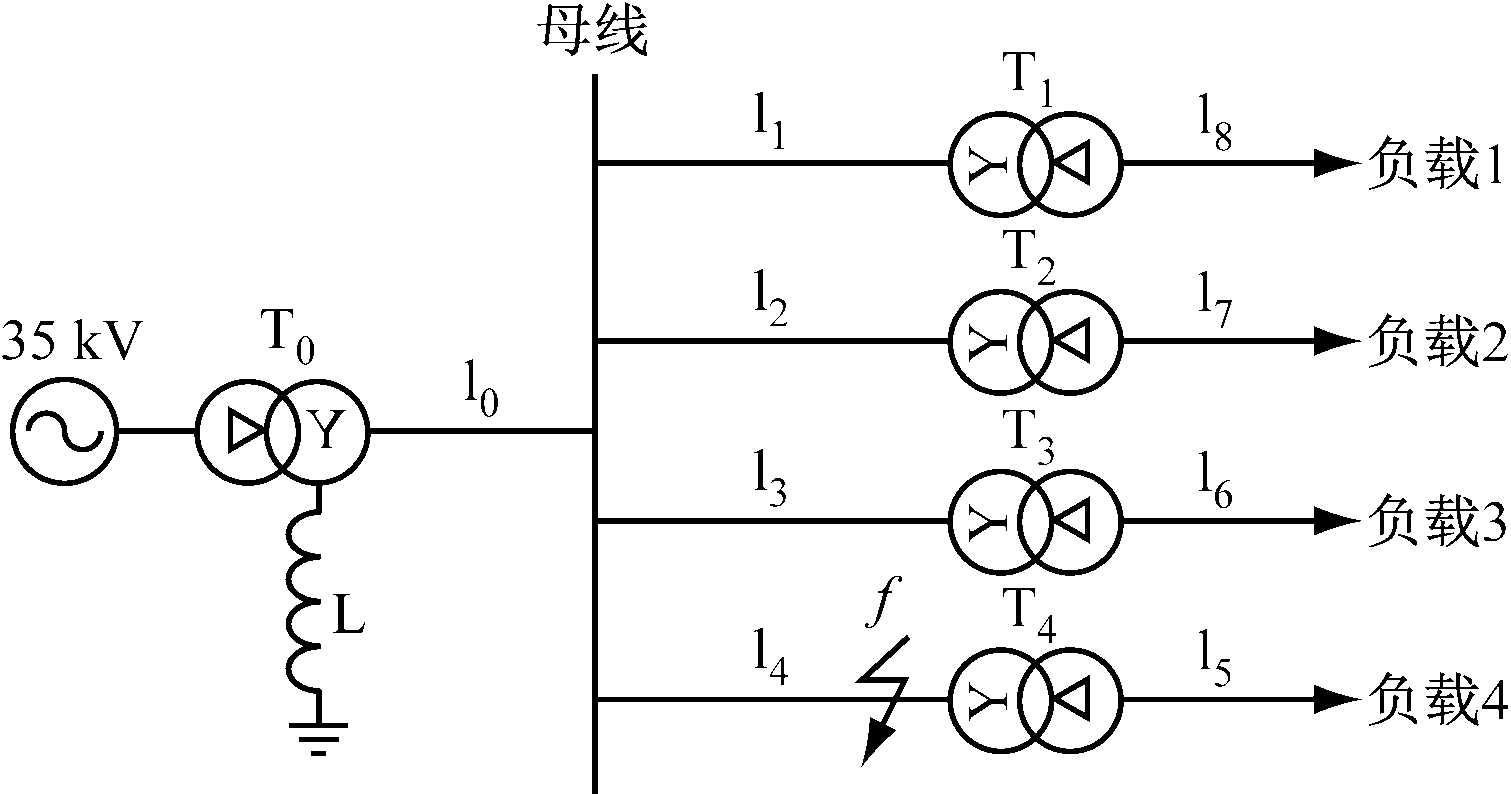

图2 矿井供电系统仿真模型
Fig.2 Simulation model of coal mine power supply system

参考实际矿井供电系统,线路长度分别设定为l0=1.5 km,l1=12 km,l2=10 km,l3=8 km,l5=0.6 km,l6=0.7 km,l7=0.8 km,l8=0.9 km,l4为故障线路,线路长度根据实际仿真要求进行设定。工矿企业消弧线圈补偿度一般要求为5%~10%[14],本文设定为5%。变压器T0—T4变比分别为35/6,6/0.38,6/0.66,6/1.14,6/3.3 kV。通过查阅手册和《电力系统谐振接地》可确定电缆线路的正序和零序参数,见表1和表2。

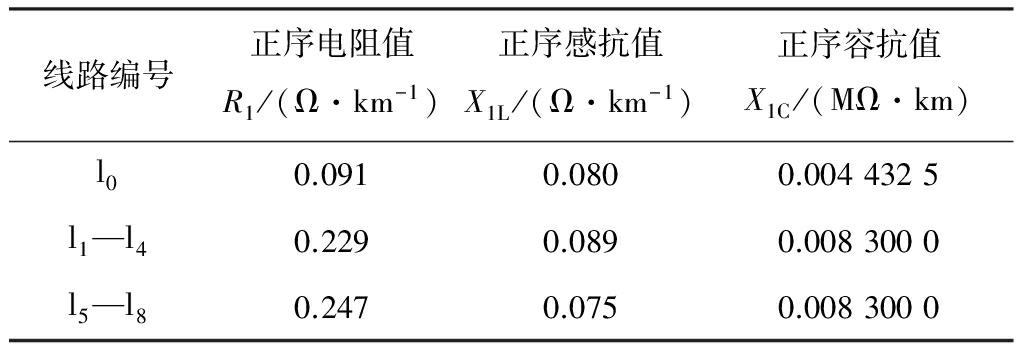

表1 线路正序参数
Table 1 Parameters of line positive sequence

线路编号正序电阻值R1/(Ω·km-1)正序感抗值X1L/(Ω·km-1)正序容抗值X1C/(MΩ·km)l00.0910.0800.0044325l1—l40.2290.0890.0083000l5—l80.2470.0750.0083000

3 小波包选线原理

当矿井供电系统发生单相接地故障时,电缆线路暂态电容电流的自由振荡频率较高,为1 500~3 000 Hz[15],根据奈奎斯特采样定理,采样频率设定为8 kHz。暂态零模电流信号既包含高频信息又包含低频信息,而小波变换具有多分辨率分析的特点,可以自适应地对暂态零模电流信号进行处理,具备较高的时频局部化分析能力和信号突变检测能力。在众多小波函数之中,dbN小波是工程实践应用中使用较多的小波函数。但当N>10时,dbN小波在频域内的分频表现与N=10时很接近[16],因此,采用db10小波作为小波基函数。一般应用小波变换分析故障信号时,4层小波分解基本上可消除噪声的影响[17],本文选取5层小波包分解。

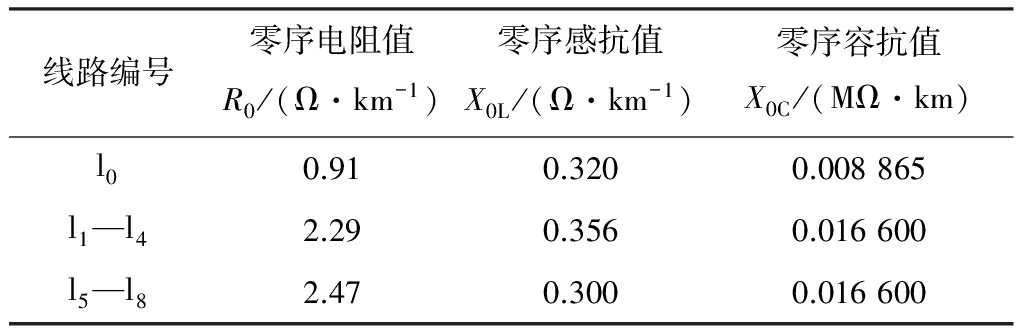

表2 线路零序参数
Table 2 Parameters of line zero sequence

线路编号零序电阻值R0/(Ω·km-1)零序感抗值X0L/(Ω·km-1)零序容抗值X0C/(MΩ·km)l00.910.3200.008865l1—l42.290.3560.016600l5—l82.470.3000.016600

基于小波包分解和故障暂态电流信号的特点,可以采用小波包对暂态零模电流进行分解,提取特征量,实现矿井高压供电系统单相接地故障的可靠选线。

3.1 小波包能量计算

利用暂态故障量进行选线时,首先需要防止稳态工频量的干扰,去除包含稳态工频量的最低频带,按照式(4)计算小波包分解后各子频带所对应的系数能量,按照式(5)计算去除最低频带后各频带的小波包能量总和。

(4)

(5)

式中:Ej为零模电流小波包分解后各子频带的能量;为分解到子频带的小波包分解系数,每个子频带共有n个小波包分解系数;E为去除最低频带内的能量后各频带的能量总和。

设高压配电线路l4距母线2.4 km处发生单相金属性接地故障,对故障发生前1/2个工频周期和故障发生后2个工频周期的零模电流用db10小波进行5层小波包分解,得到各线路零模电流及频谱能量分布,如图3所示。

当母线发生单相接地故障时,对各线路零模电流进行小波包分解,可得各线路零模电流及频谱能量分布,如图4所示。

(a)故障线路零模电流(b)非故障线路零模电流(c)线路l1各频段能量(d)线路l2各频段能量(e)线路l3各频段能量(f)线路l4各频段能量

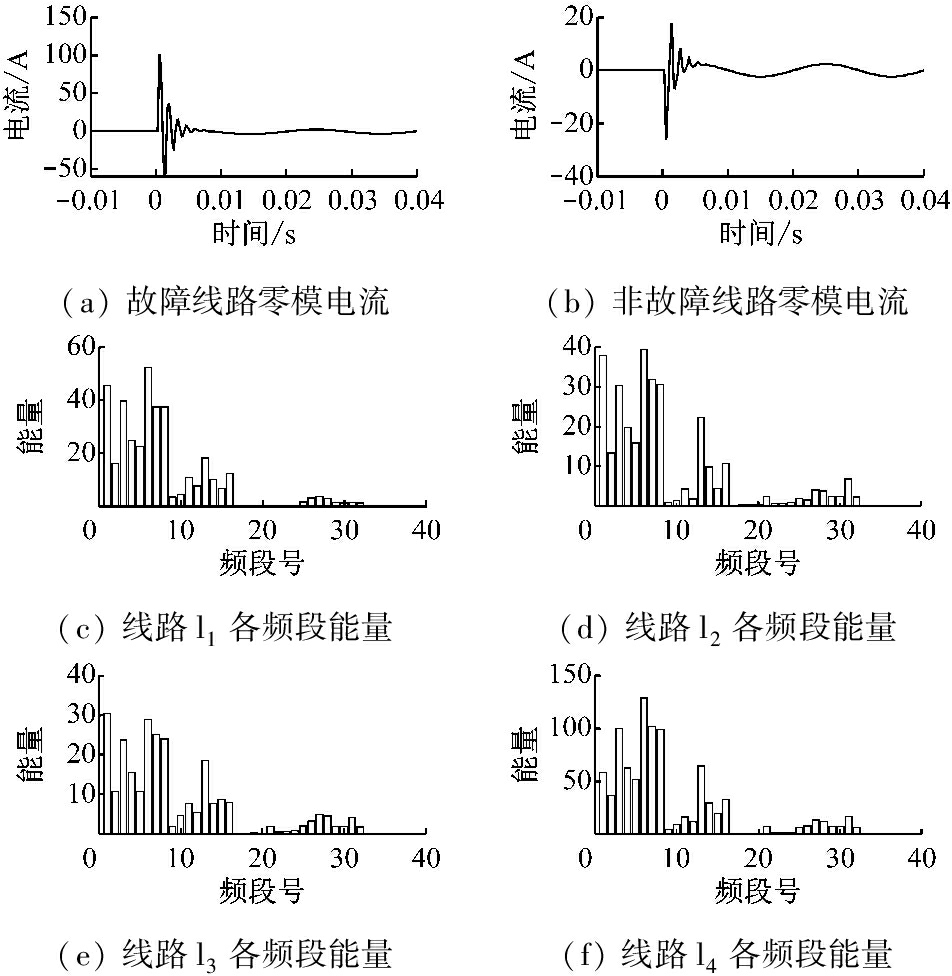

图3 线路发生单相接地故障时零模电流及频谱能量分布
Fig.3 Zero modal current and energy distributions of frequency spectrum with single phase ground fault of line

(a)线路l1零模电流(b)线路l4零模电流(c)线路l1各频段能量(d)线路l2各频段能量(e)线路l3各频段能量(f)线路l4各频段能量

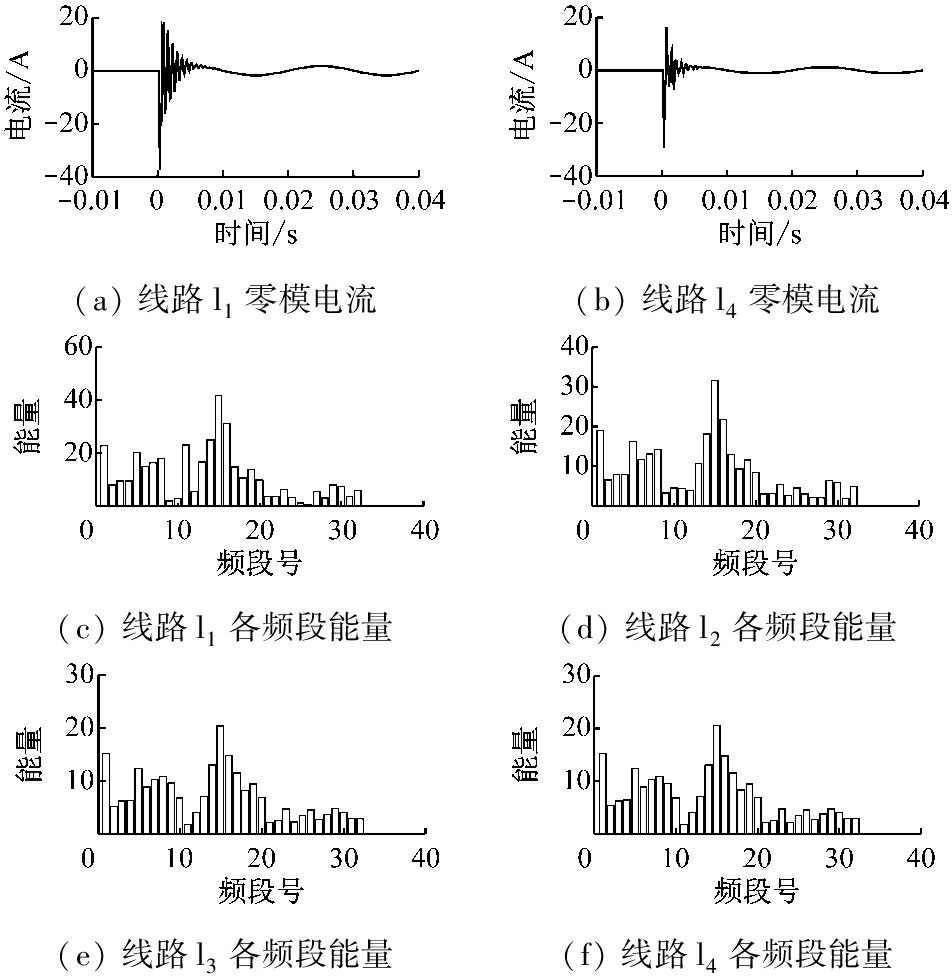

图4 母线发生单相接地故障时零模电流及频谱能量分布
Fig.4 Zero modal current and energy distributions of frequency spectrum with single phase ground fault of bus

由式(5)、图3和图4可得到当线路l4或母线发生单相接地故障时各线路小波包能量总和,见表3和表4。

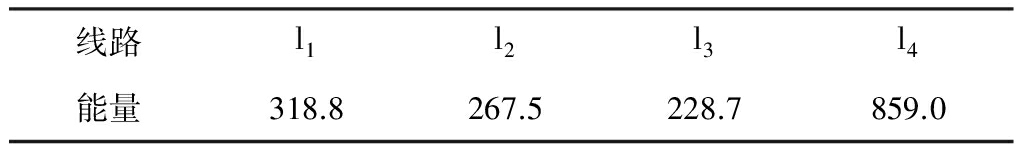

表3 l4故障时各线路能量总和
Table 3 The total energy of each line with l4fault

线路l1l2l3l4能量318.8267.5228.7859.0

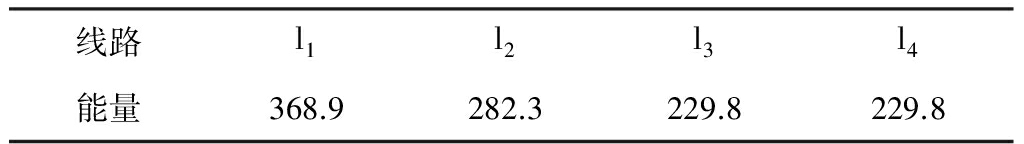

表4 母线故障时各线路能量总和
Table 4 The total energy of each line with bus fault

线路l1l2l3l4能量368.9282.3229.8229.8

由表3和表4可以看出,当线路l4发生单相接地故障时,故障线路的总能量远大于非故障线路的总能量;母线发生单相接地故障时,根据线路能量并不能正确选出故障线路。

3.2 特征频带的选取

当矿井供电系统发生单相接地故障时,零模电流的暂态特性在某些频带表现得十分突出,故将故障特征最明显的频带作为特征频带。为防止稳态工频分量的干扰,去除包含稳态工频量的最低频带,按照能量最大的原则确定特征频带,此时特征频带内包含了暂态电容电流的主要特征量。通过仿真可知,当线路或母线发生单相接地故障时,各线路特征频带有可能相同,也有可能不同,此时可按能量最大原则自适应地选择特征频带。

3.3 特征频带小波包分解系数

对各条线路的零模电流进行小波包分解,去除包含工频量的最低频带,按照能量最大的原则确定特征频带后,可得当线路l4或母线发生单相接地故障时各线路特征频带小波包分解系数,如图5和图6所示。

(a)线路l1特征频带(5,5)(b)线路l2特征频带(5,5)(c)线路l3特征频带(5,5)(d)线路l4特征频带(5,5)

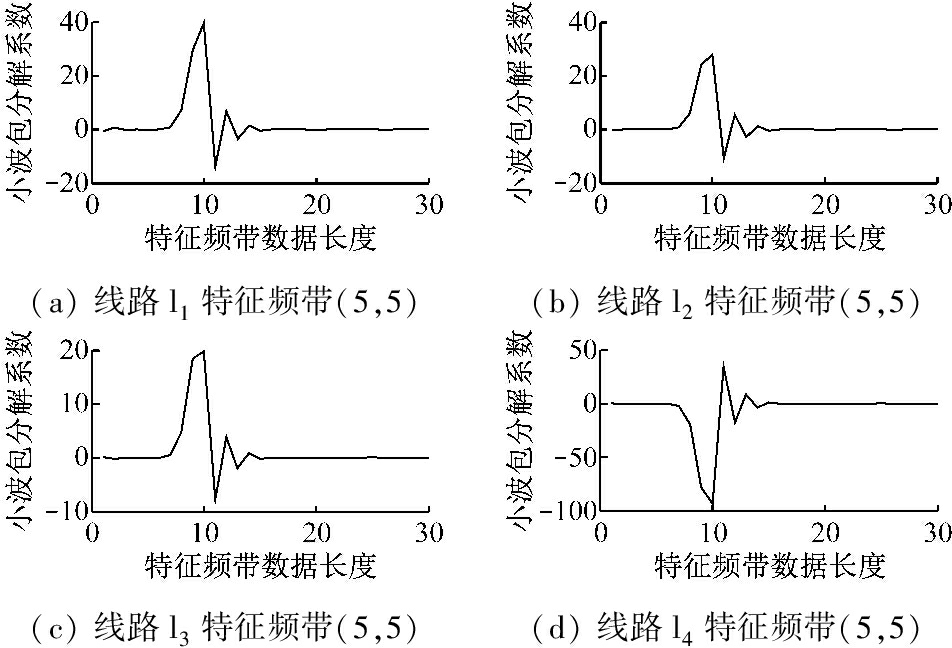

图5 线路l4故障时特征频带小波包分解系数
Fig.5 Wavelet packet decomposition coefficient of characteristic frequency band with l4fault

由图5和图6可以看出,当线路l4发生单相接地故障时,故障线路特征频带小波包分解系数模最大值极性与非故障线路特征频带小波包分解系数模最大值极性相反;当母线发生单相接地故障时,各线路特征频带小波包分解系数模最大值极性相同,由此可选出故障线路。

(a)线路l1特征频带(5,14)(b)线路l2特征频带(5,14)(c)线路l3特征频带(5,14)(d)线路l4特征频带(5,14)

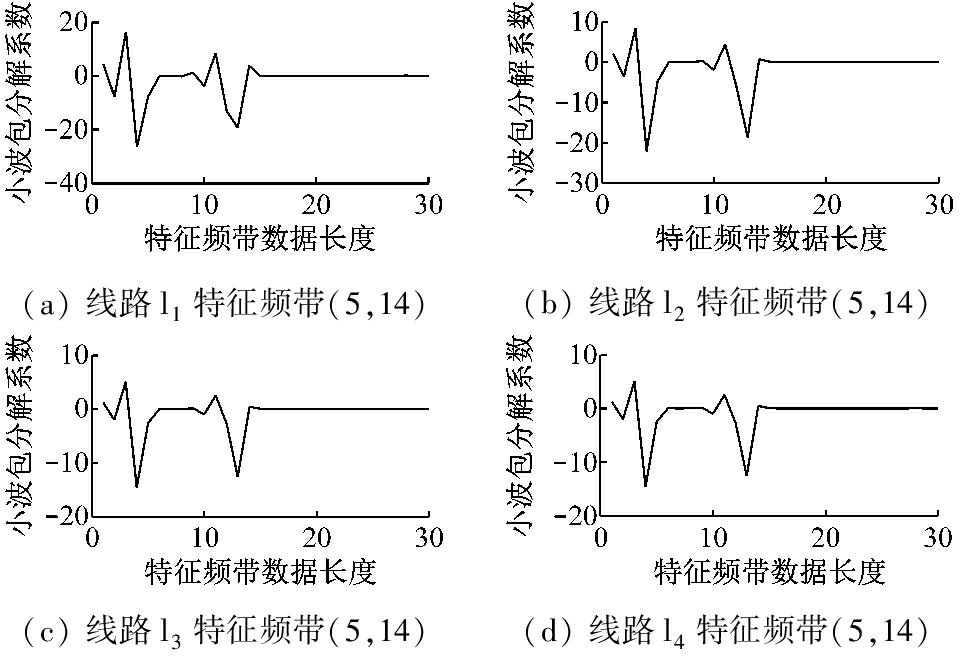

图6 母线故障时特征频带小波包分解系数
Fig.6 Wavelet packet decomposition coefficient of characteristic frequency band with bus fault

4 选线方法与适应性分析

4.1 单相接地故障选线方法

根据以上分析,中性点经消弧线圈接地的矿井供电系统发生单相接地故障时,利用特征频带小波包分解系数模最大值极性和各频带小波包能量总和可实现准确的选线算法,下面介绍具体的实现步骤。

(1) 当母线零模电压瞬时值u0(t)>KU(K一般取0.15,U为母线额定电压)时,判定发生单相接地故障,进行下一步。否则,不进行下一步。

(2) 用db10小波对各馈线零模电流进行5层小波包分解,去除包含工频量的最低频段后,按照能量最大的原则确定特征频带。

(3) 求取各条线路去除最低频带后的小波包能量总和并进行排序,将小波包能量最大的线路判定为故障线路。

(4) 求取各条线路在特征频带小波包分解系数模最大值的极性,极性相反的线路确定为故障线路;若极性相同,则判定为母线故障。

(5) 若第3、第4步判定的故障线路相同,直接判定该条线路为故障线路;若判定故障线路不同,但极性相同,则判定为母线故障,并根据线路能量大小逐一排序;若判定故障线路不同且极性不同,判定极性相反线路为故障线路,并根据线路能量大小逐一排序。

4.2 方法适应性分析

当矿井供电系统发生单相接地故障时,零模电流的暂态特性随着接地点过渡电阻值、故障线路长度、故障初相角、故障位置的不同而发生变化。随机在母线和馈线上设置故障点,改变各故障因素,对此选线方法进行验证。由于篇幅有限,仅设定线路l4和母线发生单相接地故障,单相接地故障选线结果见表5。表5中,lf为故障点距离母线的距离;l为故障线路长度;θ为故障初相角。

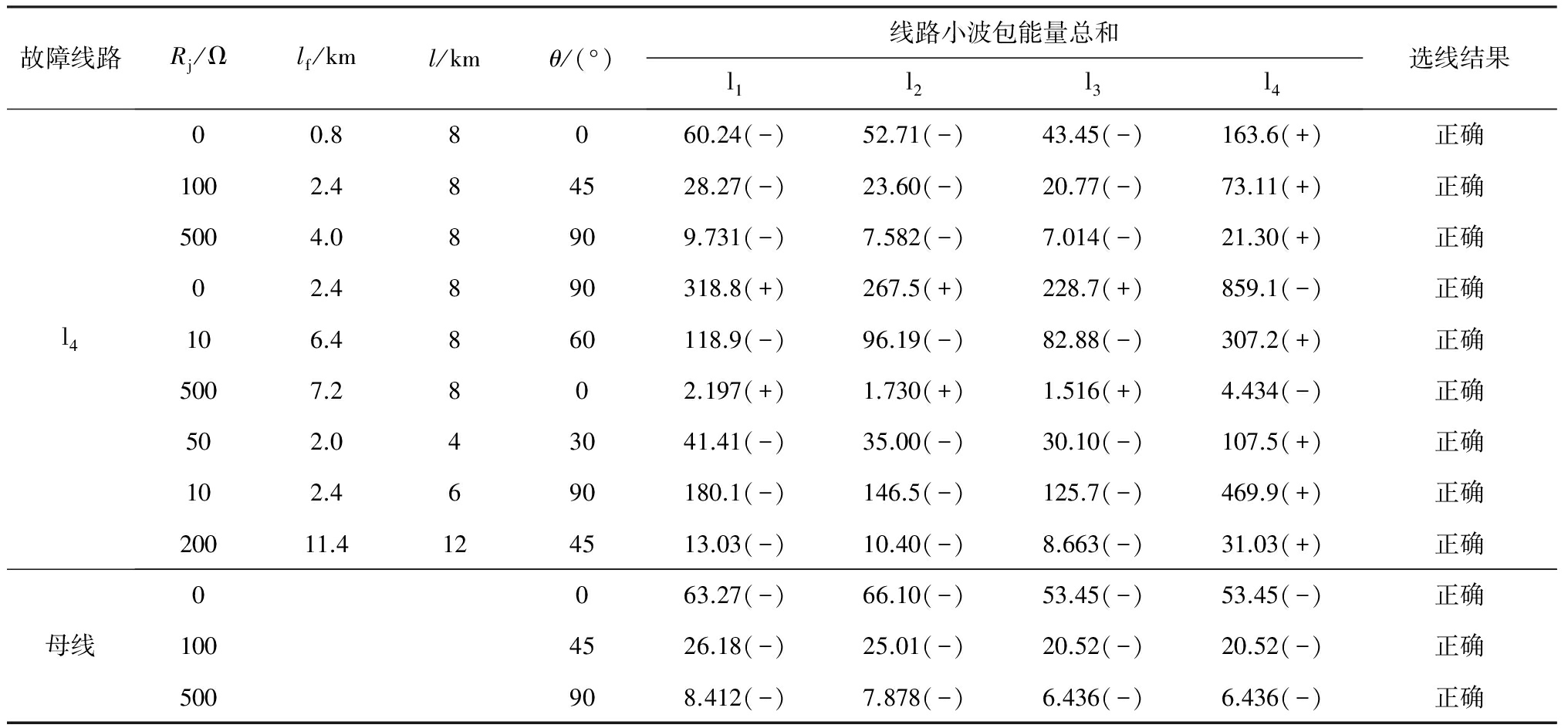

表5 单相接地故障选线结果
Table 5 Result of Line selection for single phase to ground fault

故障线路Rj/Ωlf/kml/kmθ/(°)线路小波包能量总和l1l2l3l4选线结果l400.88060.24(-)52.71(-)43.45(-)163.6(+)正确1002.484528.27(-)23.60(-)20.77(-)73.11(+)正确5004.08909.731(-)7.582(-)7.014(-)21.30(+)正确02.4890318.8(+)267.5(+)228.7(+)859.1(-)正确106.4860118.9(-)96.19(-)82.88(-)307.2(+)正确5007.2802.197(+)1.730(+)1.516(+)4.434(-)正确502.043041.41(-)35.00(-)30.10(-)107.5(+)正确102.4690180.1(-)146.5(-)125.7(-)469.9(+)正确20011.4124513.03(-)10.40(-)8.663(-)31.03(+)正确母线0063.27(-)66.10(-)53.45(-)53.45(-)正确1004526.18(-)25.01(-)20.52(-)20.52(-)正确500908.412(-)7.878(-)6.436(-)6.436(-)正确

由表5可以看出,在各种故障因素影响下,当线路发生单相接地故障时,故障线路小波包能量总和远大于非故障线路,故障线路特征频带小波包分解系数模最大值的极性与非故障线路相反,由此可构成单相接地故障选线的双重判据;当母线发生单相接地故障时,各线路特征频带小波包分解系数模最大值极性相同,由此可判定母线故障。通过以上仿真分析可知,在不同单相接地故障因素影响下,该方法均能够正确地选出故障线路。

5 结论

针对中性点经消弧线圈接地的矿井供电系统单相接地故障选择性保护准确性低、可靠性差等问题,提出了一种基于小波包的矿井供电系统单相接地故障选线方法,并通过RTDS实时数字仿真进行了验证,得出如下结论:

(1) 基于小波包的矿井供电系统单相接地故障选线方法将各线路零模电流进行小波包分解,利用小波包能量总和、特征频带小波包分解系数模最大值极性构成双重判据进行选线,解决了单一判据故障选线失败后无法进行正确选线的难题。

(2) 基于小波包的矿井供电系统单相接地故障选线方法可自适应选择特征频带,避免了特征频带固定、故障初相角较小、接地电阻较大时可能导致选线失败情况的发生,提高了故障选线的可靠性和准确性。

(3) 基于暂态零模电流幅值大、易检测的特点,该故障选线原理简单,极易在现有继电保护系统中拓展实现,完全适应于矿井供电系统。

参考文献(References):

[1] 杨飞虎.煤矿高压电网小电流接地选线技术的比较与研究[J].工矿自动化,2009,35(10):77-80.

YANG Feihu.Comparison and research of line selection technology for small current grounding of coal mine high-voltage power grid[J].Industry and Mine Automation,2009,35(10):77-80.

[2] 马珂,张保会.中性点非直接接地系统故障选线原理的发展与展望[J].继电器,2003,31(5):65-70.

MA Ke,ZHANG Baohui.Development and prospect of the single-phase grounding fault detection in unearthed or compensated neutral networks[J].Relay,2003,31(5):65-70.

[3] 郭瑞,吴琼.一种改进的小波算法在矿井漏电保护系统选线中的应用[J].工矿自动化,2010,36(1):29-32.

GUO Rui,WU Qiong.Application of an improved wavelet algorithm in fault line selection of leakage protection system of mine[J].Industry and Mine Automation,2010,36(1):29-32.

[4] 杨利军,涂建.基于小波分析的暂态量选线式漏电保护方法的研究[J].工矿自动化,2009,35(9):59-62.

YANG Lijun,TU Jian.Research of method of transient component line selection leakage protection based on wavelet analysis[J].Industry and Mine Automation,2009,35(9):59-62.

[5] 苗友忠,孙雅明,杨华.中性点不接地配电系统馈线单相接地故障的暂态电流保护新原理[J].中国电机工程学报,2004,24(2):28-32.

MIAO Youzhong,SUN Yaming,YANG Hua.A new principle of transient current grounded relay for feeder in ungrounded distribution systems[J].Proceeding of the Chinese Society for Electrical Engineering,2004,24(2):28-32.

[6] 庞清乐,孙同景,孙波,等.基于小波包分析的配电网故障选线新方法[J].电力自动化设备,2007,27(4):19-22.

PANG Qingle,SUN Tongjing,SUN Bo,et al.Faulty line detection based on wavelet packet analysis for distribution network[J].Electric Power Automation Equipment,2007,27(4):19-22.

[7] 龚静.利用小波包分解系数实现配电网单相接地故障选线[J].电力系统保护与控制,2009,37(24):94-99.

GONG Jing.Using wavelet packet decomposing coefficient to achieve distribution network single-phase ground fault line selection[J].Power System Protection and Control,2009,37(24):94-99.

[8] 束洪春,彭仕欣.配网缆-线混合线路故障选线相对能量法[J].电力自动化设备,2009,29(11):1-5.

SHU Hongchun,PENG Shixin.Faulty line detection by relative energy method for hybrid transmission lines[J].Electric Power Automation Equipment,2009,29(11):1-5.

[9] 赖平,周想凌,邱丹.小电流接地系统暂态电流频率特性分析及故障选线方法研究[J].电力系统保护与控制,2015,43(4):51-57.

LAI Ping,ZHOU Xiangling,QIU Dan.Research on transient-current frequency analysis and faulty line detecting method indirectly grounding power system[J].Power System Protection and Control,2015,43(4):51-57.

[10] 戴剑锋,张艳霞.基于多频带分析的自适应配电网故障选线研究[J].中国电机工程学报,2003,23(5):44-47.

DAI Jianfeng,ZHANG Yanxia.Study on adaptively choosing fault line under single-phase to ground fault based on analysis of multy-frequency bands[J].Proceeding of the Chinese Society for Electrical Engineering,2003,23(5):44-47.

[11] 束洪春,段锐敏,朱梦梦,等.基于零序电流小波变换系数均方根值的故障选线ANN方法[J].电力科学与技术学报,2013,28(1):17-24.

SHU Hongchun,DUAN Ruimin,ZHU Mengmeng,et al.An ANN method of faulted feeder detection based on continuous wavelet transform coefficients' RMS values of zero sequence current[J].Journal of Electric Power Science and Technology,2013,28(1):17-24.

[12] 张海申,何正友,张钧.谐振接地系统单相接地故障频谱特征分析[J].电力系统自动化,2012,36(6):79-84.

ZHANG Haishen,HE Zhengyou,ZHANG Jun.Frequency spectrum characteristic analysis of single-phase grounding fault in resonant grounded systems[J].Automation of Electric Power Systems,2012,36(6):79-84.

[13] 张艳霞,代凤仙.含分布式电源配电网的馈线保护新方案[J].电力系统自动化,2009,33(12):71-74.

ZHANG Yanxia,DAI Fengxian.New schemes of feeder protection for distribution networks including distributed generation[J].Automation of Electric Power Systems,2009,33(12):71-74.

[14] 王清亮.单相漏电的故障暂态特性[J].煤炭学报,2010,35(1):160-164.

WANG Qingliang.Transient characteristics of single-phase to earth leakage[J].Journal of China Coal Society,2010,35(1):160-164.

[15] 束洪春,刘娟,王超,等.谐振接地电网故障暂态能量自适应选线新方法[J].电力系统自动化,2006,30(11):72-76.

SHU Hongchun,LIU Juan,WANG Chao,et al.Adaptive method for fault circuit selection in arc suppression coils system by using transient energy[J].Automation of Electric Power Systems,2006,30(11):72-76.

[16] 王清亮.单相接地故障分析与选线技术[M].北京:中国电力出版社,2013.

[17] 刘世丹,郭谋发,郭文坚.谐振接地系统小波包多判据接地选线研究[J].电工电气,2012(11):15-19.

LIU Shidan,GUO Moufa,GUO Wenjian.Study on wavelet packet multiple criterion earth fault line selection of resonant grounding system[J].Electrotechnics Electric(Jiangsu Electrical Apparatus),2012(11):15-19.

A line selection method for single phase ground fault in coal mine power supply system based on wavelet packet

LUO Chao1,2, GENG Pulong1,2, QU Bingni1,2, SONG Jiancheng1,2, LIU Jucai1,2, DU Zhili3, YUAN Leiming4

(1.National & Provincial Joint Engineering Laboratory of Mining Intelligent Electrical Apparatus Technology, Taiyuan University of Technology, Taiyuan 030024, China; 2. Shanxi Key Laboratory of Mining Electrical Equipment and Intelligent Control, Taiyuan University of Technology, Taiyuan 030024, China; 3.Jincheng Anthracite Mining Group, Jincheng 048006, China; 4.Shanxi Lingzhida Coal Co., Ltd., Changzhi 046606, China)

Abstract:In view of problems of low accuracy and poor reliability of line selection methods for single phase ground fault in existing coal mine power supply system, a line selection method for single phase ground fault in coal mine power supply system based on wavelet packet was proposed. At first, transient zero modal current of each line is decomposed by wavelet packet, the lowest frequency band containing steady power frequency is eliminated, and sum of wavelet packet energy of each frequency band is calculated and sorted. And then, characteristic frequency band of each line is selected based on principle of the maximum energy, the line with opposite polarity is identified as fault line by comparing polarities of the modulus maximum of the wavelet packets decomposition coefficients of characteristic frequency band of lines. The double criteria for fault line selection of single phase ground fault can be formed by the different characteristics of transient zero modal currents between fault line and non-fault line, which overcomes the problem that single criteria may not select fault line correctly. The simulation experiments results prove correctness and effectiveness of the method.

Key words:mine power supply; single phase ground fault; fault line selection; transient zero model current; wavelet packet energy; characteristic frequency band

文章编号:1671-251X(2018)02-0068-07

DOI:10.13272/j.issn.1671-251x.2017050003

中图分类号:TD61

文献标志码:A 网络出版时间:2018-01-09 17:05

网络出版地址:http://kns.cnki.net/kcms/detail/32.1627.TP.20180108.1152.001.html

收稿日期:2017-05-02;

修回日期:2017-08-29;

责任编辑:张强。

基金项目:国家自然科学基金资助项目(51377113,U1510112);山西省科技重大专项项目(20131101029)。

作者简介:罗超(1991-),男,山东济宁人,硕士研究生,研究方向为电力系统及其自动化,E-mail:626194654@qq.com。

引用格式:罗超,耿蒲龙,曲兵妮,等.基于小波包的矿井供电系统单相接地故障选线方法[J].工矿自动化,2018,44(2):68-74.

LUO Chao,GENG Pulong,QU Bingni,et al. A line selection method for single phase ground fault in coal mine power supply system based on wavelet packet[J].Industry and Mine Automation,2018,44(2):68-74.
