基于虚拟仪器的电路板通用自动测试平台设计

杨正东1,2, 祝国源3,4

(1.贵州省煤矿设计研究院有限公司, 贵州 贵阳 550025;2.贵州省矿山安全科学研究院, 贵州 贵阳 550025;3.中煤科工集团常州研究院有限公司, 江苏 常州 213015;4.天地(常州)自动化股份有限公司, 江苏 常州 213015)

摘要针对传统电路板测试系统的单一性和专用性问题,为满足不同电路板的自动测试需求,设计了一种基于虚拟仪器的电路板通用自动测试平台。该平台采用虚拟仪器测试技术、扫码技术、网络技术实现了不同类型电路板的自动测试,测试结果与电路板序列号绑定并自动保存到服务器数据库中,并可通过Web浏览方式查询电路板测试结果。测试结果表明,该平台可实现不同类型电路板的自动测试,在保证测试结果准确性的前提下,提高了电路板的测试精度和测试效率。

关键词电路板通用测试; 自动测试; 虚拟仪器; 扫码技术

中图分类号:TD67

文献标志码:A

网络出版地址:http://kns.cnki.net/kcms/detail/32.1627.TP.20180918.0920.001.html

文章编号1671-251X(2018)10-0084-06 DOI:10.13272/j.issn.1671-251x.2018050065

收稿日期2018-05-18;

修回日期:2018-08-25;

责任编辑:胡娴。

作者简介杨正东(1963-),男,贵州遵义人,高级工程师,现主要从事矿井建设、安全工程、智能化矿井设计及研究工作,E-mail:lxh1105@163.com。

引用格式杨正东,祝国源.基于虚拟仪器的电路板通用自动测试平台设计[J].工矿自动化,2018,44(10):84-89.YANG Zhengdong,ZHU Guoyuan. Design of universal automatic test platform for circuit board based on virtual instrument[J].Industry and Mine Automation,2018,44(10):84-89.

Design of universal automatic test platform for circuit board based on virtual instrument

YANG Zhengdong1,2, ZHU Guoyuan3,4

(1.Guizhou Coal Mine Design & Research Institute, Guiyang 550025, China;2.Guizhou Mine Safety Scientific Research Institute, Guiyang 550025, China;3.CCTEG Changzhou Research Institute, Changzhou 213015, China;4.Tiandi (Changzhou) Automation Co., Ltd., Changzhou 213015, China)

Abstract:In view of problems of singleness and specificity of traditional circuit board test platform, in order to meet automatic testing requirements of different circuit boards, an universal automatic test platform for circuit board based on virtual instrument was designed. The platform achieves automated testing of different types of boards using virtual instrument testing technology, scan code technology and network technology. The test results are bound to serial number of the board and automatically saved to database of server, and the board test results can be queried via web browsing. The test results show that the platform can realize automatic test of different types of circuit boards, and improves test accuracy and efficiency under the premise of ensuring test accuracy of the circuit board.

Key words:universal test for circuit board; automatic test; virtual instrument; scan code technology

0 引言

随着电子技术及数字电路板制造技术的飞速发展,电路功能和结构日益复杂,电路板测试工作量与日俱增,对测试速度和测试精度的要求不断提高,传统的电路板人工测试方法已不能满足实际测试需求[1-3]

针对具体行业的应用要求,研究有效的电路板自动测试方法和技术有着重要的意义与实际应用价值。文献[4]针对某军用模块提出了自动测试方案,文献[5]针对某医疗设备的电路板组件设计了准自动测试设备,文献[6]开发了多功能机载火控雷达伺服控制组件地面测试设备,可以对常用的多种机载火控雷达伺服系统进行测试。上述电路板自动测试设备极大地提高了测试效率,但都是针对具体PCB的测试任务研制的,设备利用效率和灵活性低,可扩展性、通用性相对较差[7-8]

为了满足不同电路板的测试需求,自动测试系统正在从专用型向通用型方向转变[9-11]。本文设计了基于虚拟仪器的电路板通用自动测试平台,该平台采用了虚拟仪器测试技术、扫码技术、网络技术,可实现不同类型电路板的自动测试,测试结果与电路板序列号绑定并自动保存到服务器数据库中,并可通过Web浏览方式查询电路板测试结果。

1 测试平台硬件设计

印制电路板的测试过程可简单归纳为信号激励和响应测试的过程,即在印制电路板的测试过程中,在指定节点施加激励信号,在所需节点检测响应并作出判断,判断此响应是否与预期响应一致,若一致则为合格,若不一致则为不合格。

硬件设计遵循“通用化、模块化、系列化”的设计原则[12]。测试信号的种类、幅度、数量、响应速度及测试精度等覆盖绝大部分电路板测试需求,并支持扩展功能,以满足部分电路板的特殊测试需求。

1.1 硬件结构设计

基于虚拟仪器的电路板通用自动测试平台主要由主控计算机、测试仪器、连接器、通用适配器及针盘治具等组成,如图1所示。

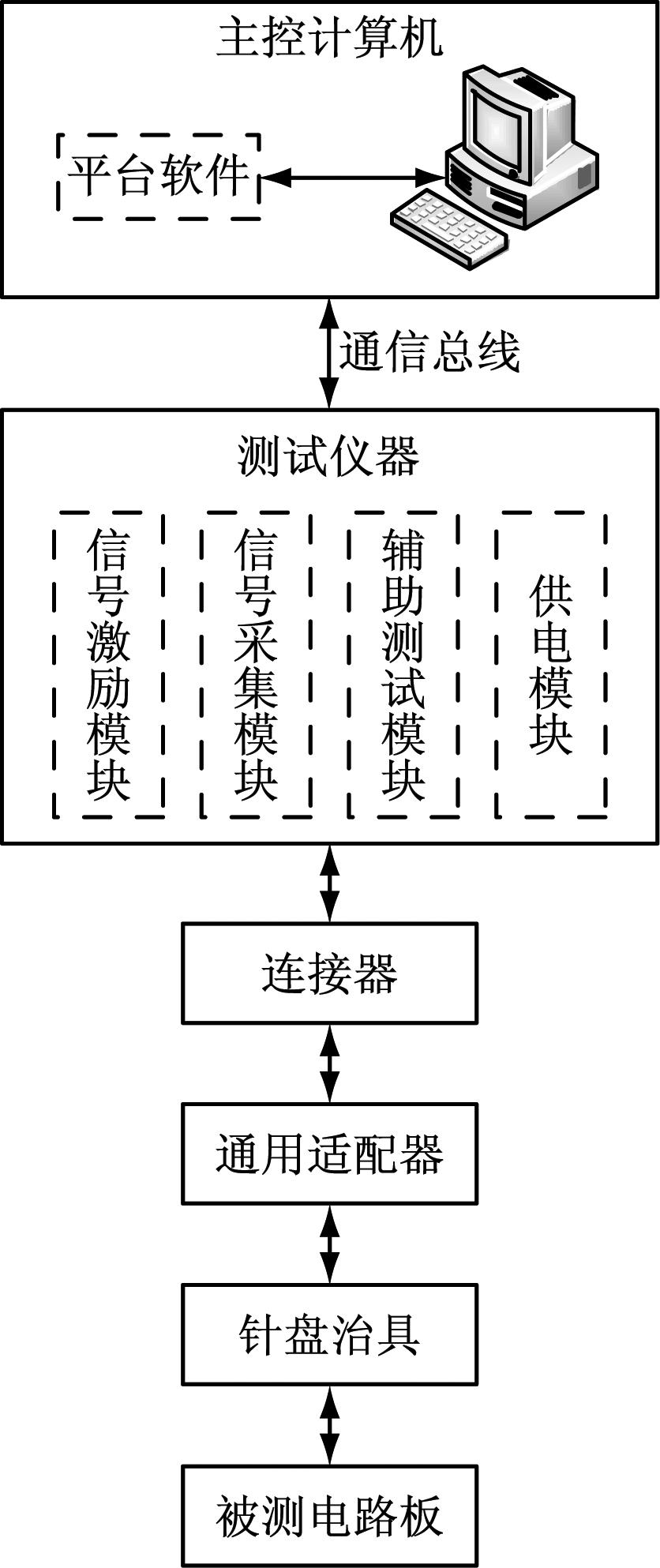

图1 测试平台架构
Fig.1 Architecture of test platform

主控计算机主要完成测试仪器端口配置、测试流程编制、测试控制、界面显示等功能。

测试仪器通过USB或串口等通信接口与主控计算机连接。从功能看,测试仪器主要包括信号激励模块、信号采集模块、辅助测试模块、供电模块4个部分;从硬件看,测试仪器主要包括电子负载、程控示波器、信号发生器、多功能数据采集卡、通信板卡及二维码扫描枪等。信号发生器、电子负载主要提供激励及模拟负载信号。程控示波器用于测量被测信号幅值及周期频率等参数。多功能数据采集卡主要完成被测电路板的模拟量、频率量、开关量等信号的激励与采集。为有效追溯、跟踪各电路板的测试数据,在电路板上添加二维码标识,赋予其唯一ID号,测试前通过条码扫描枪进行扫描识别。

不同的被测电路板所需的供电路数、供电电压的大小各不相同,平台供电模块采用程控电源调节输出电压,配合选通开关满足不同电路板对测试电源的需求。

针盘治具、通用适配器、连接器用于将被测电路板的信号转换成标准信号格式后接入测试平台。

1.2 信号连接设计

信号连接设计是实现测试平台通用性、方便性和测试灵活性的关键[13-14],本文中所有与被测电路板的连接均通过通用适配器来完成。

连接器是测试资源连接被测信号和向被测电路板输出激励的统一接口, 是为了实现接口的通用性而设计的。连接器一端连接适配器, 另一端连接测试资源。连接器与适配器之间通过4个设计有防插错措施的快速接插件连接,以保证连接器与适配器的信号正确连接。

适配器实现对被测电路板信号和测试资源信号的连接、变换、分配等功能。被测电路板通过针盘与适配器信号调理电路连接, 最后这些经调理的信号通过统一的接口与连接器相连。

在连接器-适配器结构中,连接器是标准的、通用的;适配器针对具体的被测电路板,是非标准的、专用的。适配器设计有信号调理接口板,对于不同类型的被测对象而言,通过信号调理接口板可以将非标信号调理转换为标准信号后再与连接器连接,提高了测试平台的灵活性。

要实现对多种类型电路板的测试,需对各种被测电路板配置相应的针盘治具,即电路板与针盘治具一一对应。将电路板放置到针盘治具上,通过针盘治具上的探针实现电路板上的测试点与通用适配器的连接。对于不同类型的被测电路板,只要更换对应的针盘治具并选择对应的测试流程即可完成测试。

2 测试平台软件设计

软件是通用测试平台实现通用性的基础。在虚拟仪器系统中,硬件是基础,软件则是其最核心、最关键的部分,其主要功能是对硬件进行控制,对获得的数据进行分析和处理,以及对结果进行保存或者输出等。

测试平台选择Windows 7为操作系统,LabVIEW 2017作为软件开发环境。LabVIEW是一种基于图形化编程语言的虚拟仪器软件开发平台,有功能强大的函数模块库,具有二次开发周期短、人机界面友好、可持续性开发、可维护性强、可靠性高、测试结果自动存储等优点,可大大提高平台的测试效率与测试精度。

2.1 通用测试流程配置设计

测试平台采用测试流程开发与运行分开的方式来灵活支持电路板的二次开发,测试流程的配置与执行可在不同的主控计算机上完成。软件平台的配置模块主要完成电路板测试流程的编制功能,定义测试的类型、测试选用的方法、合格判定标准及测试激励信号端口的选择。通过修改相应的测试流程配置便可实现对不同电路板的功能测试。

对于一块待测的电路板,进行测试前需先完成测试流程的配置工作。首先,将电路板的总体测试需求分解成数个乃至数十个测试项目;然后根据测试激励信号和采集信号的需求,为每个测试项目分配所需的仪器测试资源;最后,根据电路板对各项目测试顺序需求将各个测试项目整合到一起,编写测试步骤序列并形成测试流程文件。配置完成的电路板测试流程文件可上传到服务器存盘,供联网的所有测试工装平台使用。

在流程配置过程中,用户可以方便地添加、编辑和删除测试步骤。对于电压、电流、频率、纹波、过压、短路等常用测试项,编制了测试子程序集,流程配置时直接调用即可,大大减少了流程配置的工作量。

测试流程配置界面如图2所示。

2.2 测试任务单配置设计

测试任务单的配置包含测试的任务单号、电路板型号名称、序列号、数量等基本信息。测试任务单配置界面如图3所示。

2.3 测试执行设计

图2 测试流程配置界面
Fig.2 Configuration interface of test process

图3 测试任务单配置界面
Fig.3 Configuration interface of test task list

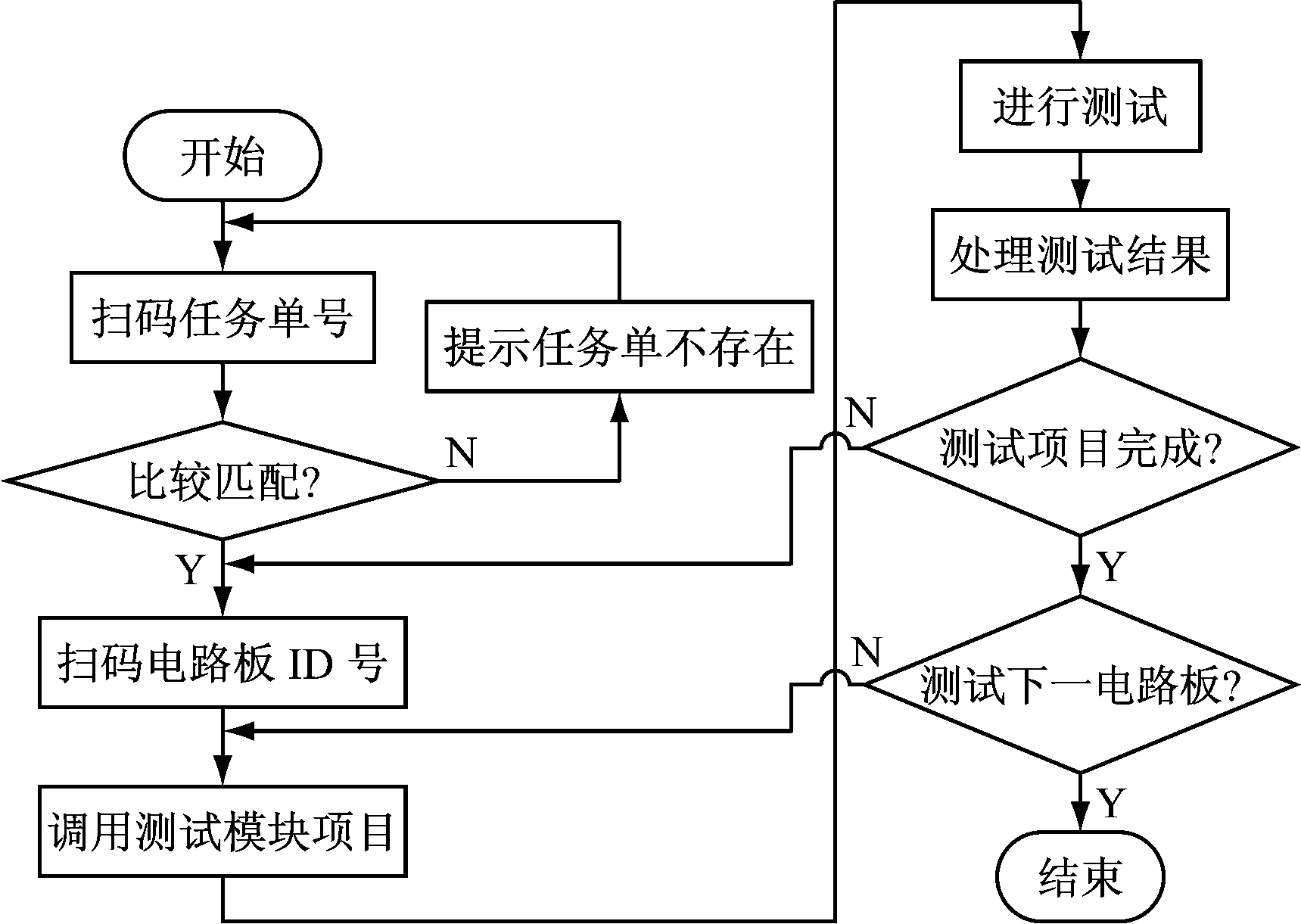

图4 电路板自动测试操作流程
Fig.4 Flow of automatic test operation of circuit board

电路板自动测试操作流程如图4所示。测试员根据账号、密码登录,进入测试界面;扫描生产任务单号二维码,选择需要测试的电路板测试流程,再用扫描枪扫描被测电路板的序列号标志码。开始执行自动测试,通过对比电路板测试项目的理论值和实测值是否存在差异来判定该电路板是否正确。测试结束后,保存测试结果,同时将测试数据发送到服务器保存,供联网追溯查询。

2.4 信息交互模式设计

为满足生产现场的测试需求,测试平台设计为可支持在线联网测试及离线单机测试2种方式。

在线联网测试:测试平台与服务器之间网络连接正常,测试平台启动登录时,从服务器数据库获取测试流程、测试任务单等最新的配置信息;测试平台运行过程中产生的配置数据信息及测试数据记录上传服务器数据库存盘。上传的测试数据包括任务单号、电路板序列号、测试员姓名、测试日期、测试结果、测试用时等信息。

离线单机测试:测试平台与服务器联网异常,测试平台启用先前联网时下载的有效版本的测试流程进行测试,测试完成的数据暂时保存在本机,待与服务器联网成功后自动将测试数据上传服务器数据库保存。

3 设备自诊断设计

测试平台自身的可靠性、准确性对于被测设备的测试、诊断质量至关重要。除了对相关仪器进行定期计量校准外,日常正常使用过程中的设备自检也是保障测试平台可靠运行的重要手段。

本文采用基于仪器比对的系统自检方式,设计了自检适配器工装,将测试平台配置的激励仪器与测量仪器的相关信号通道进行匹配连接,采用自身闭环检查或同类仪器交叉闭环检查的方法完成功能和性能检查。

自检适配器可视为一种特殊的针盘治具,设计的对外接口与针盘治具相同,实施自检操作时,需先将电路板的针盘治具卸下,换上自检适配器,通过快速接插件将测试平台与自检适配器连接,确保硬件连接无误后,测试平台启动预先配置好的自检测试流程,可自动完成测试平台包含的程控电源、程控电子负载、程控示波器、信号发生器、多功能数据采集卡及通信板卡等测试仪器的自检,自检完成的记录数据信息可上传到服务器自动保存。

4 测试验证

以某仪表板为测试对象,在测试平台上根据编制好的测试流程对各测试项目进行测试,结果见表1。

表1 某仪表板测试结果
Table 1 Test result of a dashboard

序号检测项目合格范围检测值检测结果备注1工作电流[0,0.10 A]0.025 A合格程控电源-I2端口1电压1[2.90 V,3.30 V]3.136 V合格模拟量输入3端口1电压2[5.30 V,5.70 V]5.511 V合格模拟量输入4端口2电压1[2.90 V,3.30 V]3.137 V合格模拟量输入5端口2电压2[5.30 V,5.70 V]5.509 V合格模拟量输入6端口3电压[5.30 V,5.70 V]5.511 V合格模拟量输入7RS485峰峰值[2 V,12 V]7.636 V合格示波器8声报警高电平[1.80 V,2.20 V]2.059 V合格模拟量输入9断电信号高电平[3.70 V,4.10 V]3.916 V合格模拟量输入10光报警1高电平[2.90 V,3.30 V]3.138 V合格模拟量输入11光报警2高电平[2.90 V,3.30 V]3.125 V合格模拟量输入12声报警低电平[0,0.50 V]0.222 V合格模拟量输入13断电信号低电平[0,0.50 V]0.002 V合格模拟量输入14光报警1低电平[0,0.50 V]0.248 V合格模拟量输入15光报警2低电平[0,0.50 V]0.221 V合格模拟量输入

采用对比验证的方式对测试平台性能进行测试验证,分别采用传统手动测试方式和自动测试方式对电路板进行测试,并记录测试结果和测试用时。表2给出了2种测试方式的测试用时,表3给出了序列号为B2180500001的电路板端口1的6组电压对比测试数据。

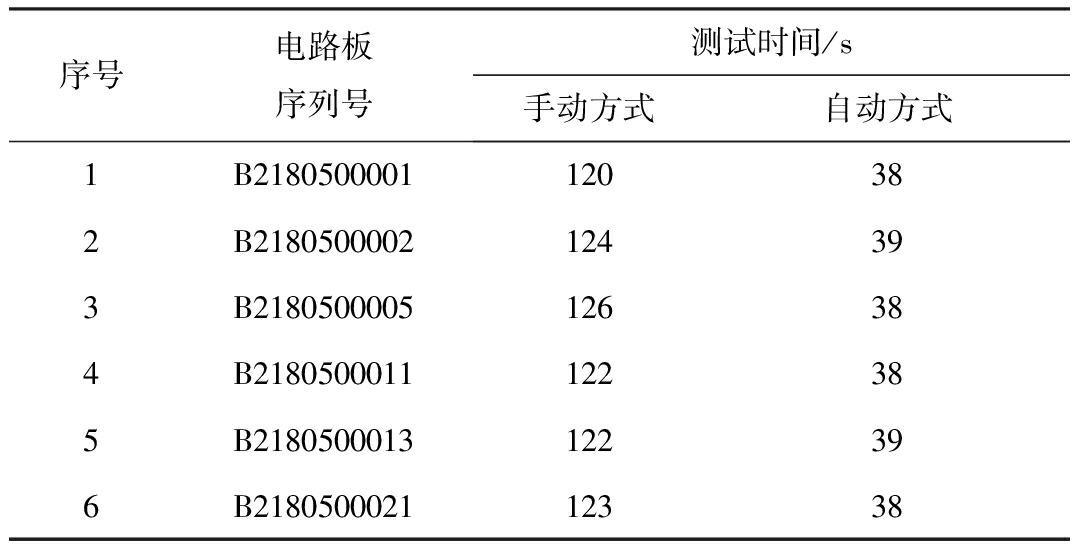

表2 测试时间对比
Table 2 Comparison of test time

序号电路板序列号测试时间/s手动方式自动方式1B2180500001120382B2180500002124393B2180500005126384B2180500011122385B2180500013122396B218050002112338

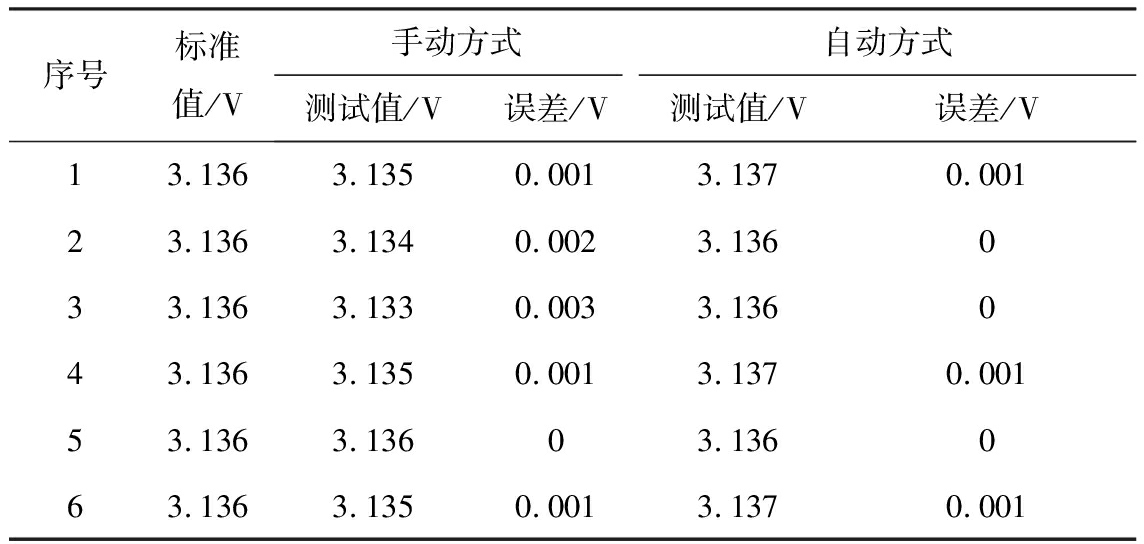

表3 端口1电压测试值
Table 3 Voltage test value of port 1

序号标准值/V手动方式自动方式测试值/V误差/V测试值/V误差/V13.1363.1350.0013.1370.00123.1363.1340.0023.136033.1363.1330.0033.136043.1363.1350.0013.1370.00153.1363.13603.136063.1363.1350.0013.1370.001

由表2可见,传统手工测试方式用时在120 s以上,而自动测试方式用时不足40 s,自动测试方式极大地提高了测试效率,降低了劳动强度。从表3可见,2种方式测试结果基本相同,自动测试方式的测试精度更高。测试结果表明,自动测试平台不仅能够快速高效地完成测试任务,而且能够保证测试结果的准确性,提高了测试精度。

5 结语

针对传统电路板测试的局限性与单一性及日趋灵活的电路板测试需求,采用虚拟仪器技术,以LabVIEW作为软件系统开发平台,设计了电路板通用自动测试平台。该测试平台可对多种类型电路板进行自动测试,具有通用性好、测试项目可灵活编程配置、易扩展、测试记录可联网追溯查询等特点。测试结果表明,该测试平台可满足产品快速更新换代带来的测试需求,提高了劳动效率,降低了劳动成本。

参考文献(References):

[1] 史贤俊,张树团,张文广,等.基于虚拟仪器的通用数字电路板测试系统设计[J].计算机测量与控制,2011,19(6):1263-1265.

SHI Xianjun,ZHANG Shutuan,ZHANG Wenguang,et al.Design of general digital PCB test system based on Labview[J].Computer Measurement & Control,2011,19(6):1263-1265.

[2] 郭栋梁,刘新妹,殷俊龄,等.通用电路板自动故障诊断系统的设计与实现[J].中国测试,2016,42(7):112-116.

GUO Dongliang,LIU Xinmei,YIN Junling,et al.Design and implementation of common circuit board automatic fault diagnosis system[J].China Measurement & Test,2016,42(7):112-116.

[3] 赵强,刘松风,程鹏.电子装备通用自动测试系统发展及其关键技术[J].电子设计工程,2011,19(9):160-162.

ZHAO Qiang,LIU Songfeng,CHENG Peng.Development and key technology in general purpose automatic test system[J].Electronic Design Engineering,2011,19(9):160-162.

[4] 张志华.某军用电子模块通用自动化测试系统的研究与开发[D].杭州:浙江大学,2007.

[5] 何敏杰.电路板组件系统测试设备的探讨[J].中国医疗设备,2013,28(1):116-118.

HE Minjie.Discussion on test equipment for printed circuit board assembly system[J].China Medical Devices,2013,28(1):116-118.

[6] 周涛,王磊.机载雷达伺服控制组件测试技术[J].机电一体化,2009,15(2):36-40.

ZHOU Tao,WANG Lei.Test techniques of servo control units in airborne radar system[J].Mechatronics,2009,15(2):36-40.

[7] 刘沂震.电路板测试系统的发展及现状分析[J].产业与科技论坛,2016,15(13):45-46.

[8] 陈伟元.基于虚拟仪器的电路板检测系统设计[J].国外电子测量技术,2012,31(3):86-89.

CHEN Weiyuan.Design of circuit board test system based on virtual instrument[J].Foreign Electronic Measurement Technology,2012,31(3):86-89.

[9] 王昉,史贤俊,肖支才,等.基于虚拟仪器的数字电路板测试系统研究[J].自动化与仪器仪表,2014(4):8-10.

WANG Fang,SHI Xianjun,XIAO Zhicai,et al.Digital circuit board test system based on virtual instrument research[J].Automation & Instrumentation,2014(4):8-10.

[10] 魏保华,杨锁昌,郑思龙,等.开放式电路板测试系统的开发模式[J].兵工自动化,2004,23(5):76-77.

WEI Baohua,YANG Suochang,ZHENG Silong,et al.Developing model of test system for open circuit board[J].Ordnance Industry Automation,2004,23(5):76-77.

[11] 郭甲阵,谢华,兰京川.基于虚拟仪器的雷达电路板自动测试系统[J].仪表技术与传感器,2011(2):26-28.

GUO Jiazhen,XIE Hua,LAN Jingchuan.Design and realization of radar circuit board automated test system based on virtual instrument[J].Instrument Technique and Sensor,2011(2):26-28.

[12] 刘瑜杰,谭业双.基于VXI总线的电台电路板自动测试技术研究[J].兵工自动化,2008,27(9):70-72.

LIU Yujie,TAN Yeshuang.Study on auto-test technology for radio station circuit board based on VXI bus[J].Ordnance Industry Automation,2008,27(9):70-72.

[13] 夏磊,刘毅,周靖宇.自动测试系统通用测试平台技术研究[J].电子测试,2017(12):76-77.

XIA Lei,LIU Yi,ZHOU Jingyu.The research on general test platform for ATS[J].Electronic Test,2017(12):76-77.

[14] 刘金宁,孟晨,崔少辉,等.自动测试系统的通用测试接口设计与实现[J].仪表技术,2004(5):29-31.

LIU Jinning, MENG Chen, CUI Shaohui,et al.Design and realization of generic test interface of automatic test system[J].Instrumentation Technology,2004(5):29-31.
