共信道下微波输能与数据通信干扰机制研究

满忠诚1, 刘晓明1,2, 赵端1,2

(1.中国矿业大学 信息与电气工程学院, 江苏 徐州 221008;2.中国矿业大学 物联网(感知矿山)研究中心, 江苏 徐州 221008)

摘要:研究了间歇共信道机制下,微波输能与传感器节点通信之间的影响关系;建立了丢帧率模型表达式,分析了丢帧率与输能持续时间、间歇时间和数据传输速率之间的关系。仿真结果表明,输能持续时间和间歇时间的比值越大,丢帧率越高;在数据传输速率小于100 kbit/s时,数据传输速率越小,丢帧率越低。实测结果证明了丢帧率模型的有效性。

关键词:传感器节点; 微波输能; 数据通信; 通信干扰; 共信道; 丢帧率

网络出版地址:http://www.cnki.net/kcms/detail/32.1627.TP.20160803.1000.006.html

0 引言

无线传感器网络在煤矿安全生产中担任着重要角色,尤其是在灾变环境下,无线传感器网络能提供第一手救援信息。传统的无线传感器节点大多采用电池供电,电池电量的有限性制约了网络生命周期。在发生灾难时,保持传感器节点电量的充足性尤为关键。无线微波输能(Microwave Power Transmission,MPT)技术的发展[1-4]为解决无线传感器节点电量有限问题提供了新方法。

无线传感器网络设计之初是为了以无线形式进行数据通信,并没有考虑通过无线输能给传感器节点供电的问题。在数据通信基础上引入能量传输机制,必然会产生相互干扰。目前研究无线MPT技术的文献有很多,但很少涉及无线MPT对数据通信的影响问题。针对该问题,参考文献[5-6]提出并分析了2种解决方法:间歇共信道机制和相邻信道机制。这2种机制的目的是充分利用有限的频谱资源。假设传感器节点天线带宽为2.4~2.5 GHz,MPT系统的工作频点为2.45 GHz,当输能和数据通信工作同时进行时,为相邻信道机制;当输能工作间歇进行时,为间歇共信道机制。

参考文献[5]在微波暗室中通过实验方式探索了2种机制的特点。在相邻信道机制下,当传感器节点的数据接收功率不大于0.6 μW/cm2时,MPT对数据通信没有影响;当接收功率超过0.6 μW/cm2时,数据通信工作停止。这是因为通信天线侦测到数据发送功率时,其带通滤波器无法完全衰减掉接收到的输能功率,导致通信天线在能量接收与数据发送之间发生冲突。一般情况下,传感器节点的接收功率最小为mW/cm2级别,因此相邻信道机制不太适用。间歇共信道机制可利用现有的商业设备轻松实现,通过间歇控制输能的持续时间来降低对数据通信的影响,是解决共信道机制下输能与通信共存问题的有效途径。本文针对间歇共信道机制,通过分析丢帧率来探索微波输能与数据通信之间的干扰机制,由此寻找最优输能策略。 [5]采用理论推导方式,得出丢帧率Rloss与TPT,TPS的关系:

1 共信道MPT与数据通信下的丢帧率模型

在间歇共信道机制下,MPT系统间歇性地传输能量。设其能量发送持续时间为TPT,停歇时间为TPS。在TPT内,传感器节点探测到MPT系统发射能量,此时传感器节点将停止数据通信工作,并将传输数据暂存在一个有限大小的缓冲区;在TPS内,传感器节点将继续传输缓冲区内的数据。因缓冲区大小有限,所以会出现数据溢出现象,导致数据丢帧。

(1)

式中:Ntotal为发送数据的总帧数;Nreceived为接收到的数据帧数。

定义缓冲区大小为Z,数据传输速率为G,则GTPTTPT内暂存在缓冲区待发送的数据帧数,为了保证不丢帧,在TPT内产生的数据应不超过缓冲区大小,即GTPTZ,此时令TPTZ/G=A

同时要保证在TPS内,将缓冲区内数据和TPS内产生的数据发送完毕,即

(2)

式中:L为所采用的数据通信协议中1帧数据大小,不同的传输协议(如UDP,TCP等)具有不同的L值;τ为传感器节点2次数据传输的时间间隔。

TPSGTPT/(L/τ-G)=B。如果TPS太短,则无法将缓冲区中和TPS内产生的数据发送完毕,也会发生丢帧现象。此时所丢帧数为

(3)

Nloss<0可得

GTPT> Z,即TPT> A时,开始出现丢帧现象。TPSB时,所丢帧数为

(4)

TPT>ATPS<B时,Nloss计算公式为式(3)。

由式(1)—式(4)及Ntotal=G(GTPT+GTPS)/L,可得出总的丢帧率为

(5)

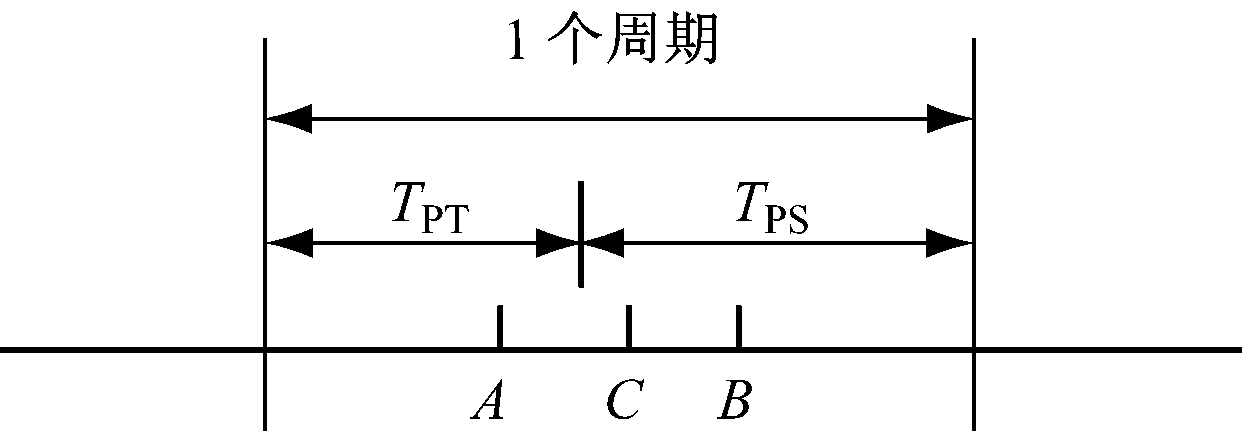

ABC,TPTTPS在1个输能周期的示意如图1所示。

图1 ABC,TPTTPS在1个输能周期的示意

RlossTPT的减小而减小,随TPT的增大而增大。假设1个输能周期(TPS+TPT)内的能量发送功率为PPT,平均能量传输功率为Pe,则有

(6)

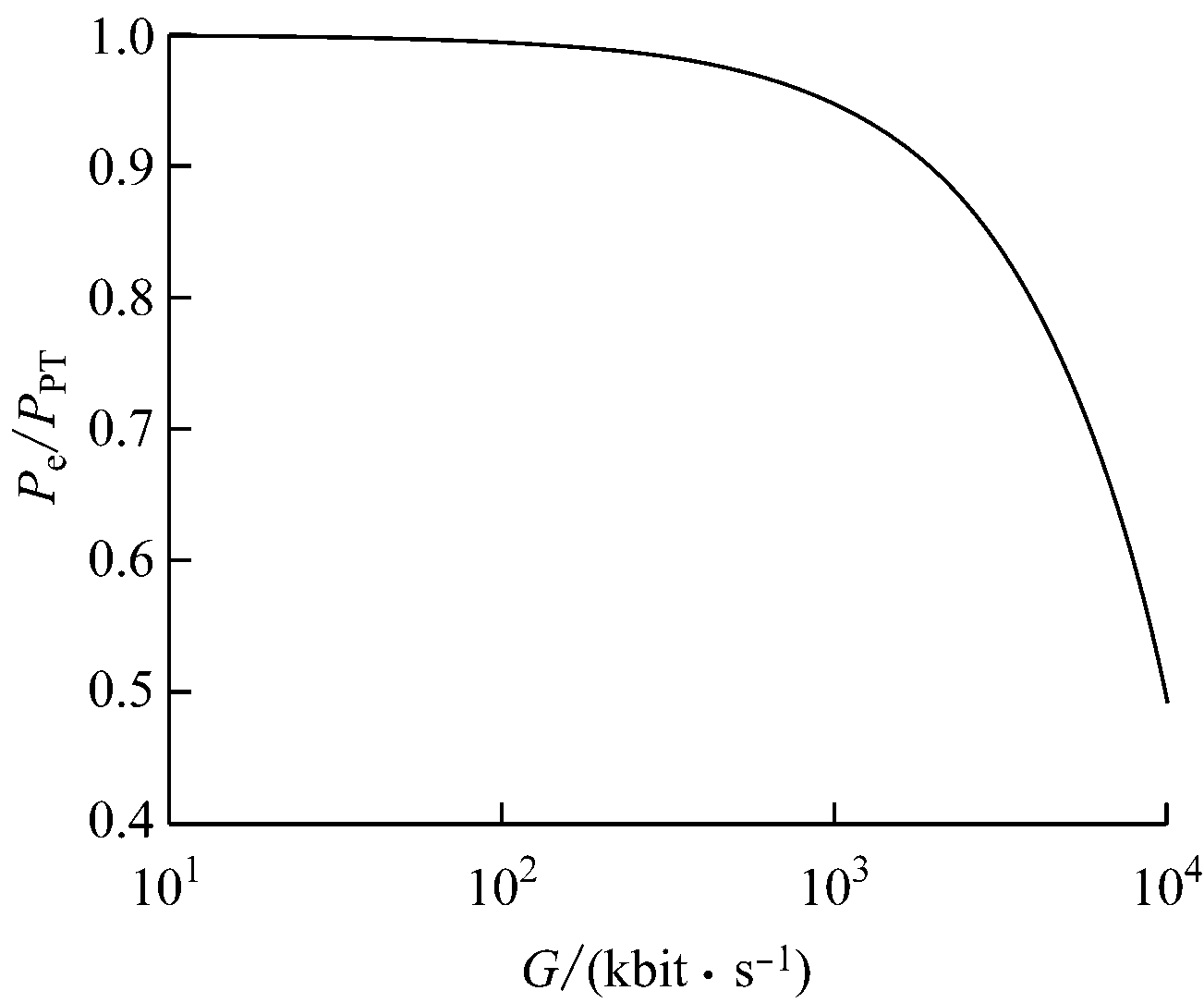

式(6)揭示了MPT系统发送功率与传感器节点数据传输速率之间的关系。数据传输速率G值越大,意味着平均能量传输功率Pe越低。τ=0.6 ms,L=1 470 B(UDP协议)时,Pe/PPTG之间的关系如图2所示。可看出,Pe/PPTG值增大不断下降,也就是说,为了给传感器节点提供更多的能量,必须降低传感器节点的数据传输速率。

图2 Pe/PPTG的关系

2 丢帧率模型仿真

在巷道中应用MPT系统时,根据无线传感器的工作方式,有2种输能方式。

(1) 如果设定传感器节点在MPT期间不传输数据,那么MPT系统对传感器节点的数据通信没有任何影响。但是需要一种机制来协调MPT系统和传感器节点,使二者互不影响。

(2) 如果传感器节点始终在传输数据,为了控制丢帧率Rloss,需要根据式(5)控制好各项参数之间的关系。以煤矿井下常用的ZigBee无线网络为例,缓冲区大小Z≈256 B,1帧数据大小L≈127 B,1帧数据的发送时间间隔τ根据需要进行设置,最大数据传输速率Gmax=250 kbit/s。此时A=Z/G=0.008 2,很难通过控制TPT<A来实现无丢帧数据传输。图3为Rloss在不同TPT下随TPS的变化曲线。

图3 Rloss在不同TPT下随TPS的变化曲线

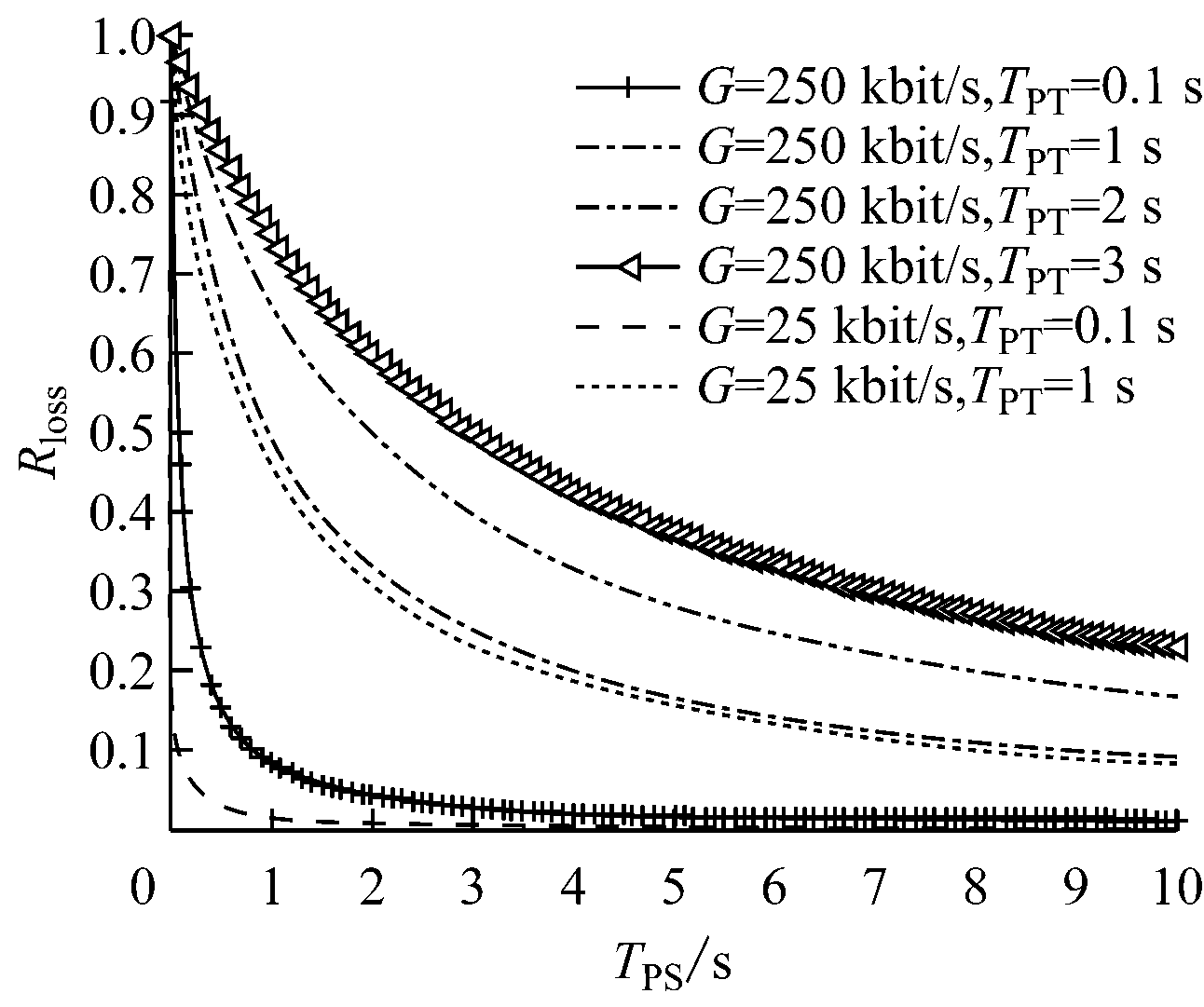

从图3可看出,随着TPS增大,在高速率G=250 kbit/s下,输能间隔TPT越小,Rloss越小。对比G=25 kbit/s和G=250 kbit/s时的曲线可知,TPT越小,GRloss的影响越大;TPT=1时,Rloss在2种速率下的差距不大。

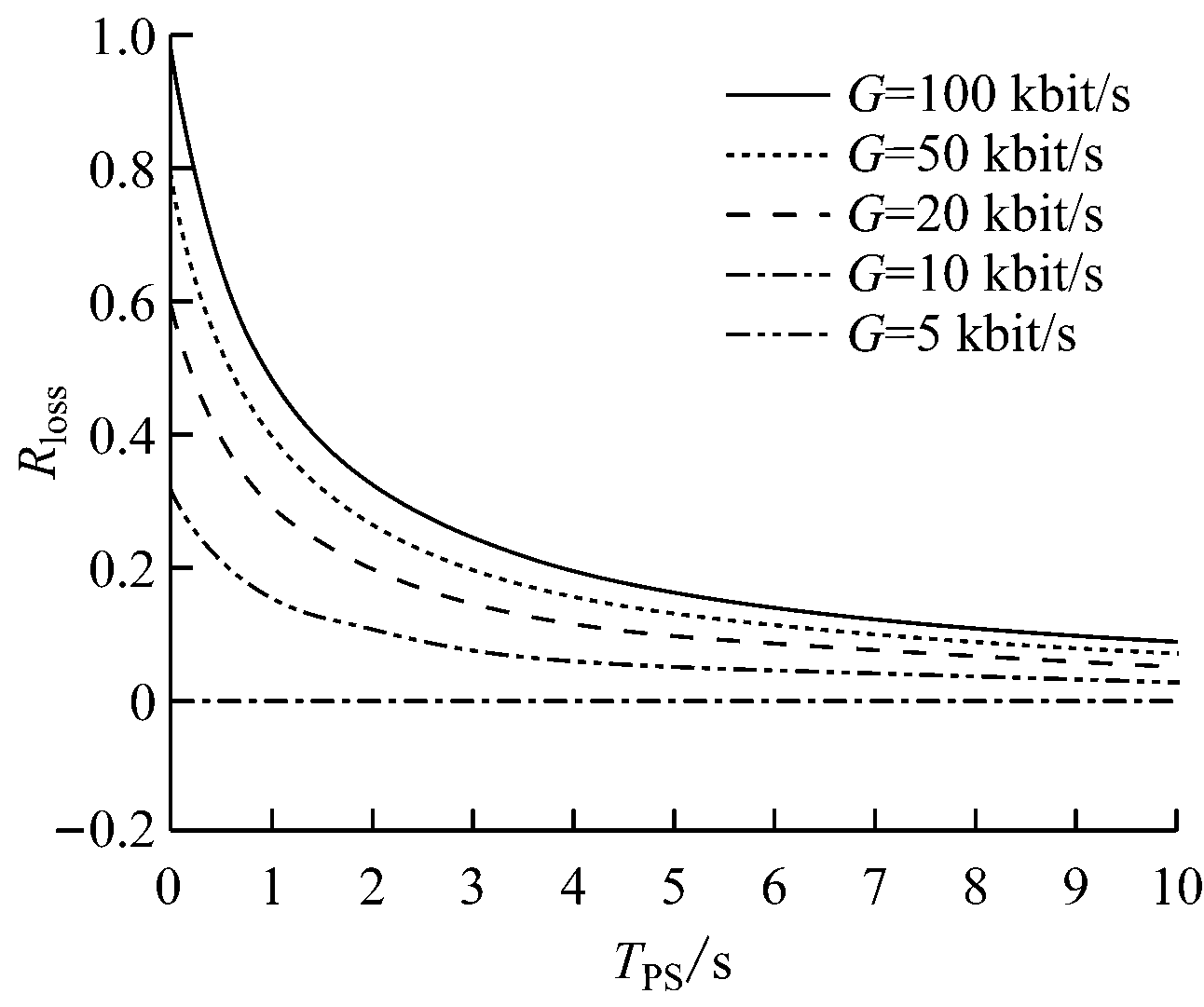

图4为Rloss在不同G下随TPS的变化曲线。可看出G小于100 kbit/s时,G越小,则Rloss越小;G大于100 kbit/s时,Rloss差别不大。因此根据需要,适当控制G在100 kbit/s以下,即可在一定程度上降低Ploss

图4 Rloss在不同G下随TPS的变化曲线

3 实验测量

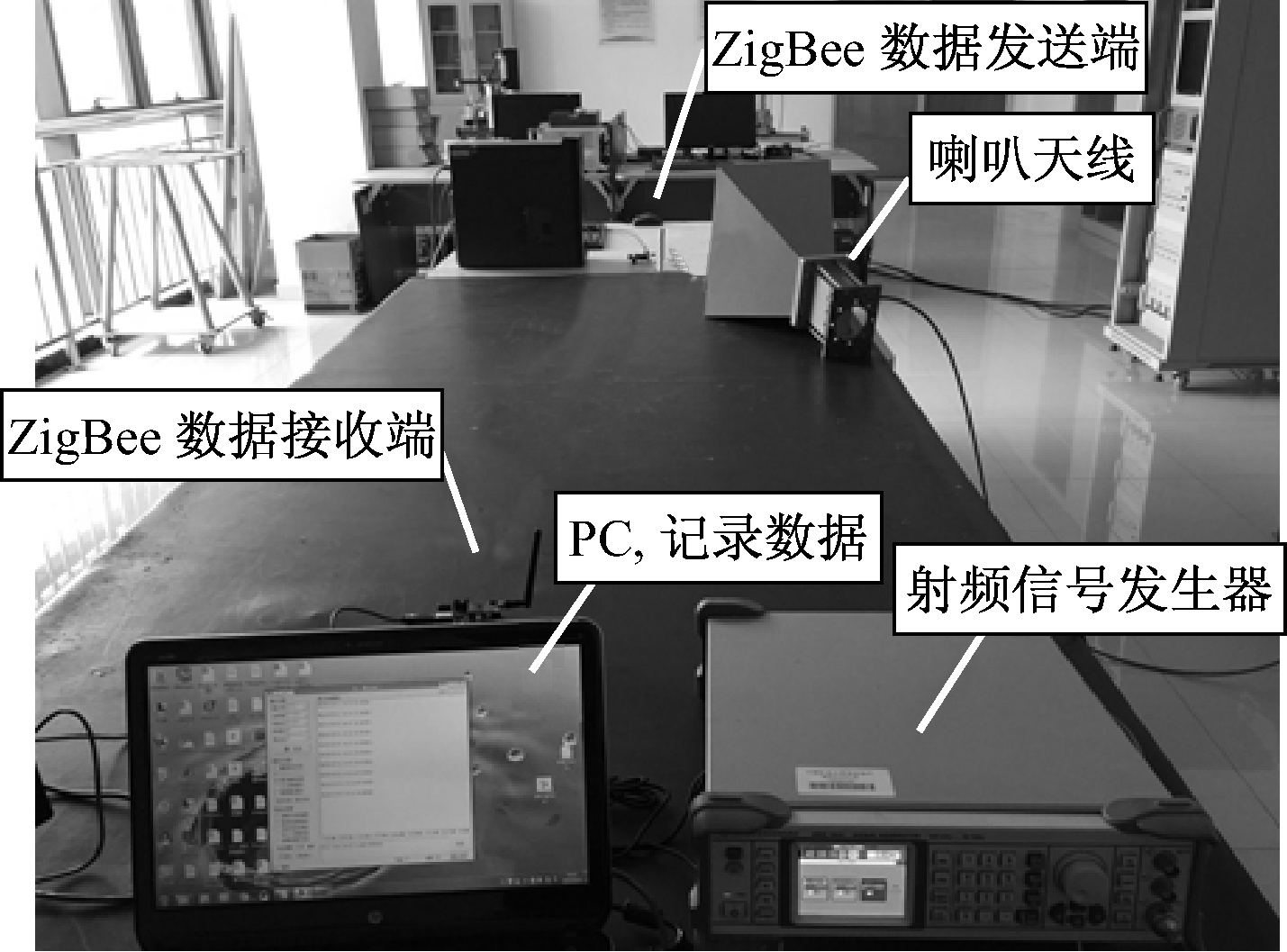

为了验证理论模型的有效性,通过井下常用的ZigBee网络在实验室环境进行了测试。实验平台如图5所示。在一个7 m长的实验桌两端各放置1个ZigBee天线(芯片型号为CC2530,工作频率为2.4 GHz),一个作为传感器节点来发送数据,另一个作为AP节点来接收数据。采用数据连续发送模式,每2次数据传输的时间间隔τ=300 ms,这样可保证ZigBee天线在无干扰条件下不丢帧。2个ZigBee天线各连接1台电脑,用串口发送数据,波特率为115 200 bit/s,便于统计数据发射和接收帧数。2个ZigBee天线间距约为5 m。

图5 MPT与通信间干扰机制实验平台

在实验平台右侧放置1个喇叭天线,作为MPT输能端,用于干扰ZigBee数据发送端,距离ZigBee数据发送端约为1 m。喇叭天线连接射频信号发生器(型号为Rohde&Schwarz SMB100A),用于提供稳定的2.4 GHz射频信号。考虑辐射安全因素,输能端没有加功率放大器,但为了清晰地观测输能端对ZigBee通信的影响,将ZigBee发送功率设为-22 dB·m,射频信号发生器功率设为16 dB·m。由于技术指标限制,射频信号发生器的射频开关最小间隔只能达到1 s,即TPT最小为1 s。

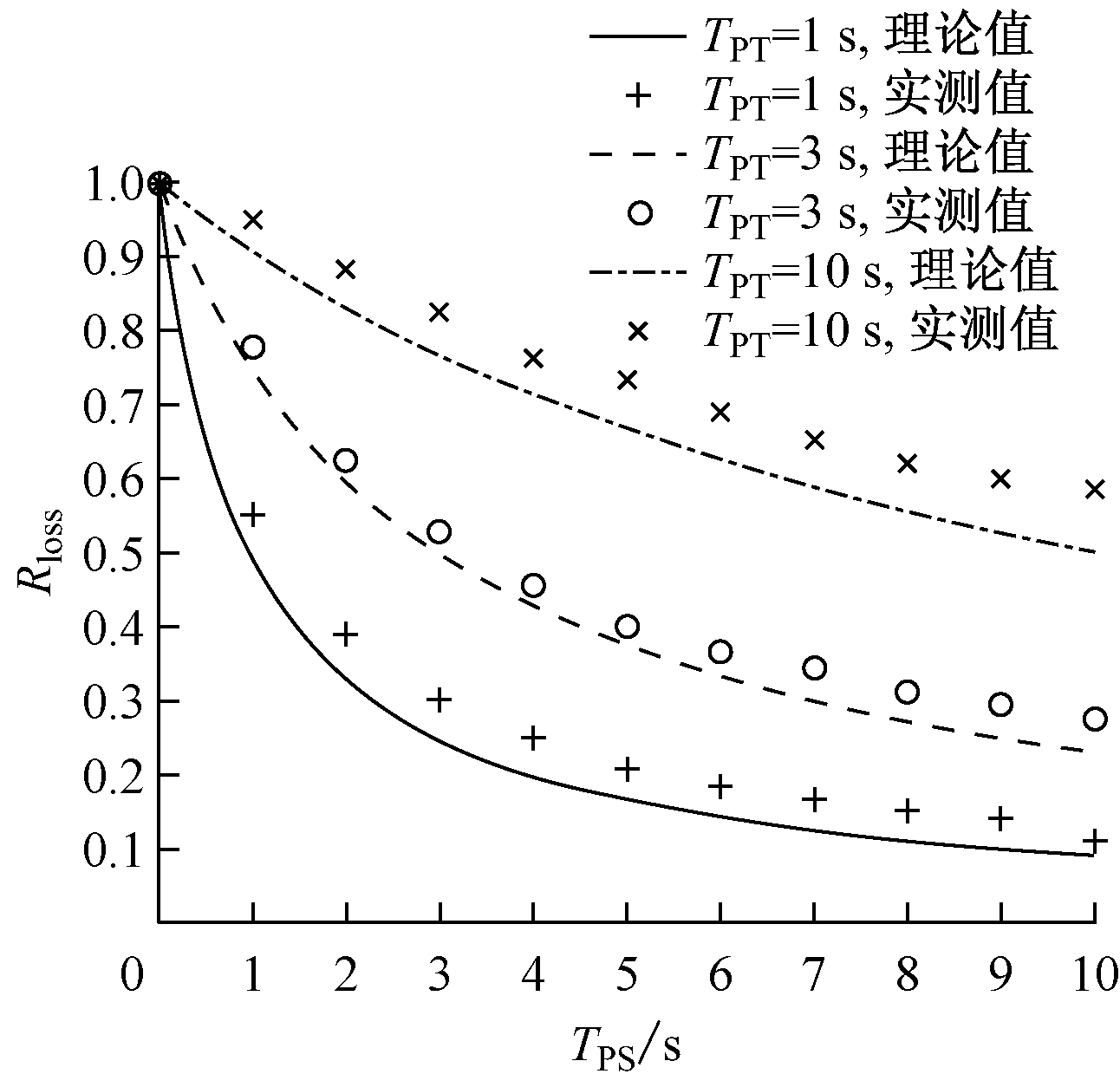

图6为TPT=1,3,10 s时Rloss实测值与理论值对比。可看出Rloss实测值与理论值趋势一致,但实测值更大,这可能是由测量误差和ZigBee通信时的意外丢帧造成的。

图6 Rloss实测值与理论值对比

在煤矿井下应用MPT技术时,应处理好MPT与数据传输之间的关系。对一些间歇传输数据的节点进行输能时,只需设计好一种协调机制,避免输能和数据发送同时进行,就能有效避免数据丢帧;对持续进行数据传输的节点进行输能时,应根据实际需求(数据的重要程度、节点功耗及剩余能量等),控制好TPTTPS之间的关系,来控制Rloss在可接受范围内。

4 结语

分析了间歇共信道下,MPT与传感器节点通信

的影响关系,得出了数据丢帧率表达式。仿真分析认为,在井下利用MPT技术为传感器节点供电时,为了降低丢帧率,应尽可能减小输能持续时间,增大输能间歇时间,同时根据需要适当降低通信的数据传输速率。若要保证数据传输无丢帧,只能采用MPT与数据通信交替进行的策略。
