进气流量对防爆柴油机动力及排放性能的影响

张钰栋, 张翠平, 张瑞亮, 孙秀全, 李强强, 孙丹丹

(太原理工大学 机械工程学院, 山西 太原 030024)

摘要:为了改善井下工人工作环境,减少井下柴油机NOspan, CO, HC等污染物的排放,根据防爆柴油机的工作环境及排放法规要求,针对某型防爆柴油机不同进气流量下的动力性和排放性进行了试验研究,确定了适当的防爆柴油机进气流量。试验结果表明,减小进气流量使防爆柴油机动力性有一定降低,也使得排放中的烟度略有增加,但却一定程度上降低了NOspan的排放。

关键词:防爆柴油机; 进气流量; 动力性; 排放性能

0 引言

随着煤炭开采技术越来越成熟,井下无轨辅助运输系统得到迅速发展。但由于井下通风条件有限,且柴油机经过防爆改造后排放性能有所降低,对井下工人健康造成了危害,对井下安全生产造成了隐患。柴油机进气流量对柴油机燃烧和排放性能都有着十分明显的影响。因此,为了有效减少井下防爆柴油机尾气排放中的NOx和CO等有害物质,改善井下工人工作环境,同时维持防爆柴油机的动力性,本文通过试验讨论进气流量对防爆柴油机动力和排放性能的影响。

1 试验设备及条件

本文试验使用的是FDE4100QFB型防爆柴油机,主要参数见表1。根据MT 990—2006《矿用防爆柴油机通用技术条件》[1]的要求,本次试验的条件如下:① 排气温度达到(68±2) ℃;② 表面温度达到(148±2)℃;③ 冷却水温度达到(85±2) ℃;④ 废气处理箱水位低于最低设定水位;⑤ 机油压力降至(0.15±0.02)MPa。

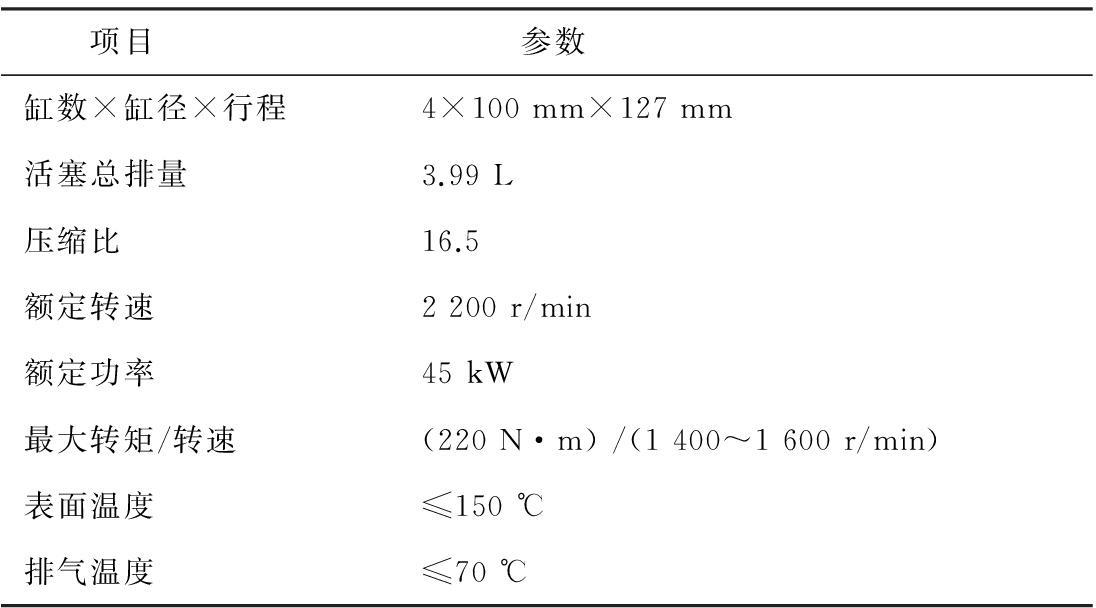

表1 FDE4100FB防爆柴油机主要参数

项目 参数缸数×缸径×行程4×100mm×127mm活塞总排量3.99L压缩比16.5额定转速2200r/min额定功率45kW最大转矩/转速(220N·m)/(1400~1600r/min)表面温度≤150℃排气温度≤70℃

试验设备及仪器见表2。

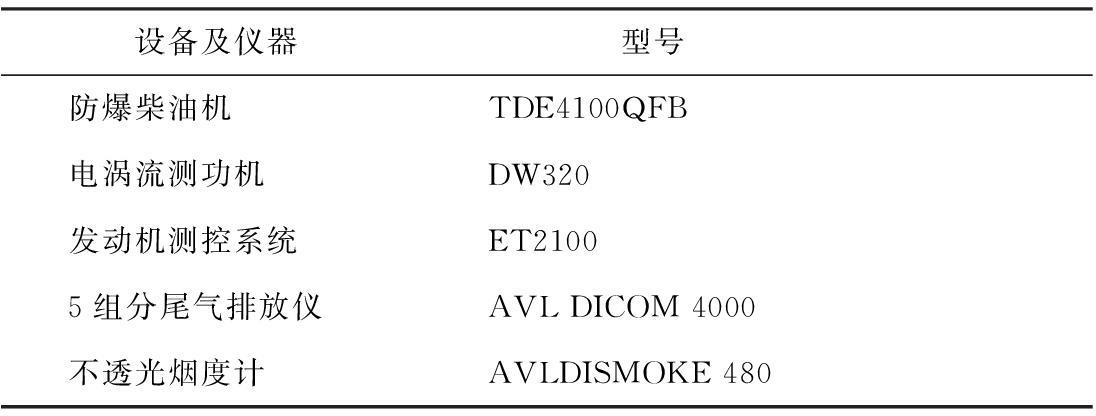

表2 试验所用设备及仪器

设备及仪器 型号防爆柴油机TDE4100QFB电涡流测功机DW320发动机测控系统ET21005组分尾气排放仪AVLDICOM4000不透光烟度计AVLDISMOKE480

2 试验方法

2.1 防爆柴油机性能测试

进气管管径为67 mm,进气温度为恒定18 ℃,进气压力实时测量,在保证其他条件不变的情况下,改变进气管进气面积,将进气口面积分别变为原来的1/4,1/8,1/16。在这几种不同进气面积下,测量和计算进气流量,并确定在进气口面积不同的情况下对应的防爆柴油机动力性。

防爆柴油机中11工况点下的测量是衡量防爆柴油机动力和排放性能的重要指标之一,按照MT 220—1990《煤矿用防爆柴油机械排气中CO、氮氧化合物检验规范》[2],测量水洗箱前防爆柴油机11工况点下的尾气排放,对比不同进气流量下防爆柴油机的性能,结果见表3。

2.2 进气流量计算

自然吸气式发动机四冲程进气流量公式为[3]

式中:Qin为发动机每分钟进气流量;Vst为发动机的总排量;R为发动机每分钟最大转速;ηv为发动机的容积效率;i为发动机冲程。

根据测量和计算得到不同转速下的进气流量,见表4。

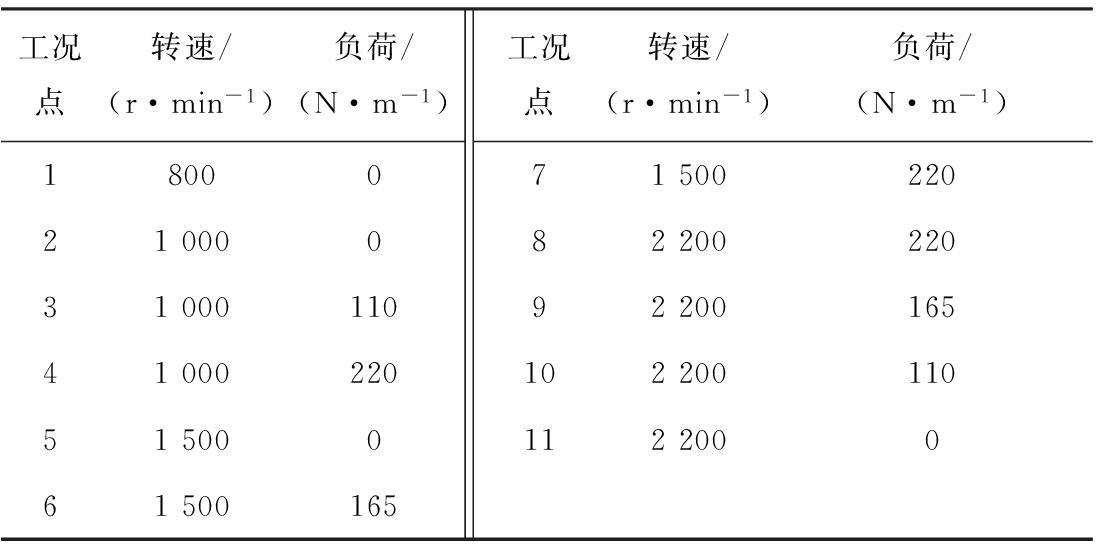

表3 防爆柴油机11工况点下的测量结果

工况点转速/(r·min-1)负荷/(N·m-1)18000210000310001104100022051500061500165工况点转速/(r·min-1)负荷/(N·m-1)7150022082200220922001651022001101122000

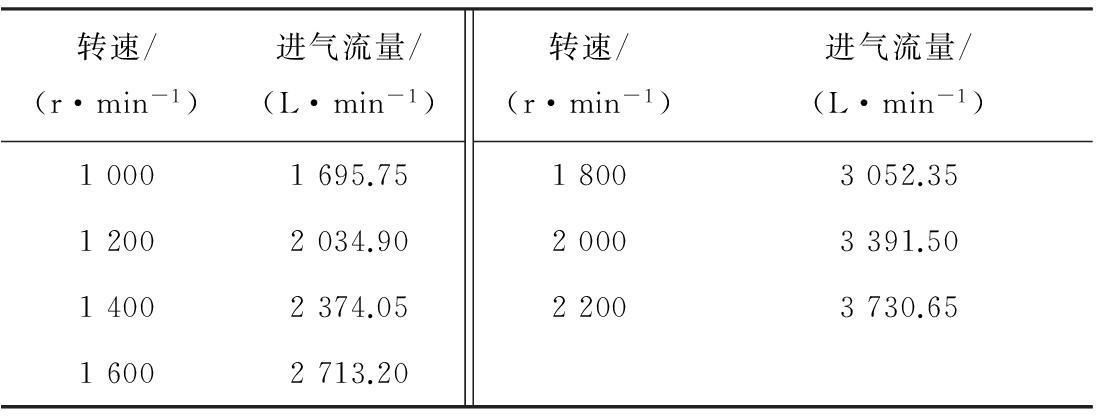

表4 不同转速下的进气流量

转速/(r·min-1)进气流量/(L·min-1)10001695.7512002034.9014002374.0516002713.20转速/(r·min-1)进气流量/(L·min-1)18003052.3520003391.5022003730.65

3 试验分析

3.1 外特性

测量防爆柴油机外特性下动力和排放性能随进气流量的改变而改变的情况,即保证发动机油门全开,调节不同进气流量,测量转速为1 000,1 200,1 400,1 600,1 800,2 000,2 200 r/min时发动机的输出转矩,结果如图1所示。

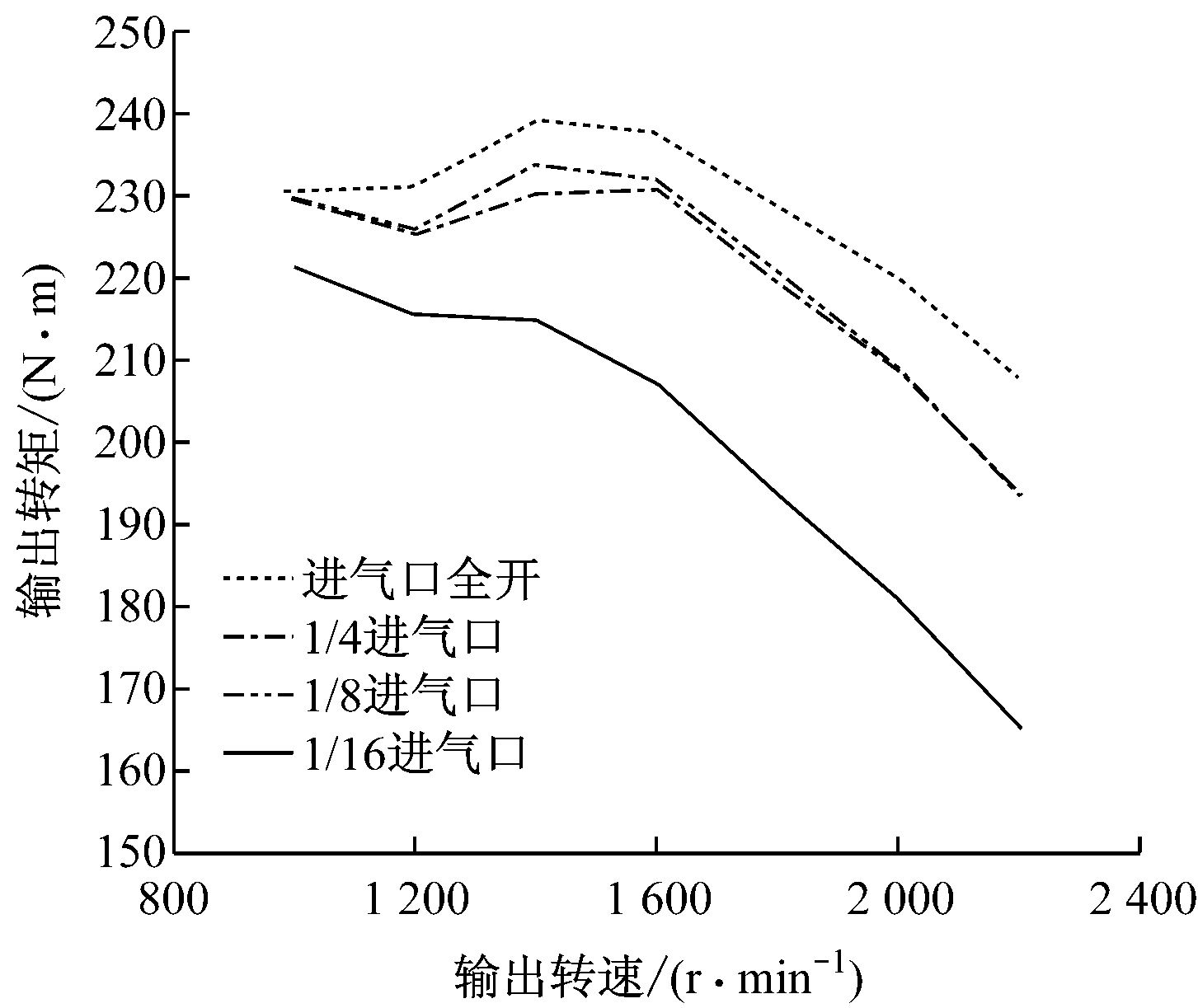

图1 输出转矩随进气口大小变化曲线

从图1可以看出,进气口变小,使得防爆柴油机的输出转矩有降低的趋势。在1/4进气口和1/8进气口的输出转矩虽然都比进气口全开有所降低,但是转矩降低值不大;1/4和1/8进气口之间对比,输出转矩没有明显变化,但是在使用1/16进气口时,防爆柴油机的输出转矩有明显降低。这是因为柴油机的进气流量通常是过量的,在进气口变小之初,进气流量虽然有所减少,但还满足发动机燃烧要求,所以输出转矩减低并不明显。当进气口减小到一定量,使得进气流量小到一定程度时,进气流量不能满足燃烧需要,发动机输出转矩就会明显降低。

3.2 进气流量对各气体排放量的影响

3.2.1 NOx随进气流量的变化

防爆柴油机排放的NOx体积分数随进气流量的改变如图2所示。从图2可以看出,当进气口变小时,排放物中NOx体积分数有不同程度的波动。这是由于NOx易在高温富氧条件下生成[4],在1/4进气口时进气流量虽然有所降低,但是燃烧室温度略有增加,所以产生的NOx并无明显变化。在1/8进气口时进气流量降低更多,燃烧室温度对NOx的产生影响也不明显,所以NOx体积分数有一定降低。而在1/16进气口时进气流量明显降低,直接影响柴油机燃烧,使得NOx体积分数明显降低。

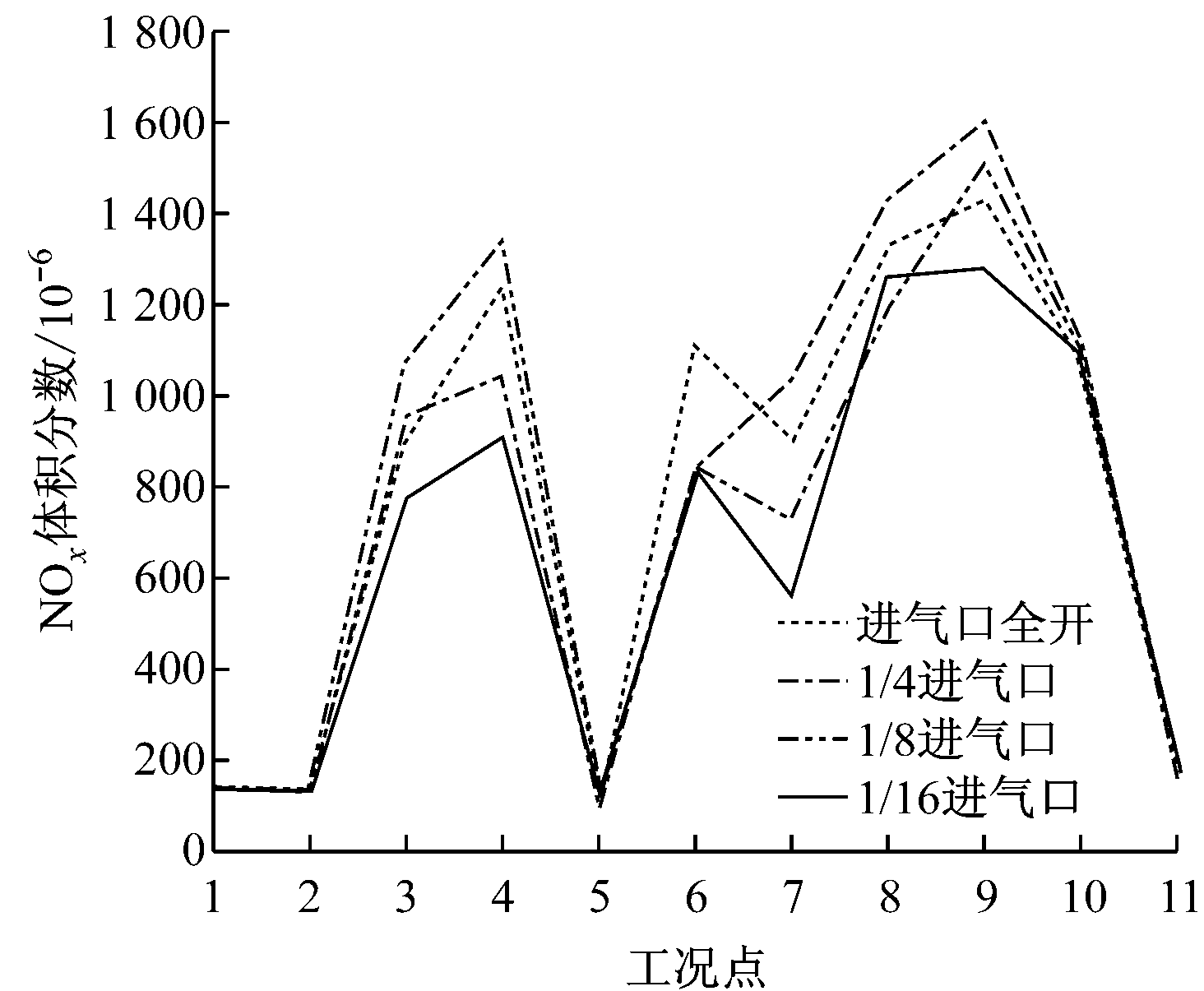

图2 NOx体积分数随进气流量变化曲线

3.2.2 CO随进气流量的变化

防爆柴油机排放的CO随进气流量的变化曲线如图3所示。从图3可看出,进气口减小使得CO排放有增加趋势,在负荷增加时,CO体积分数随进气口减小有明显增加,但是在低负荷状态下,CO的排放随进气口大小的变化并不明显。在大负荷下,1/16进气口时CO排放有十分明显的增加,说明进气流量的减少对柴油机CO排放有一定影响。

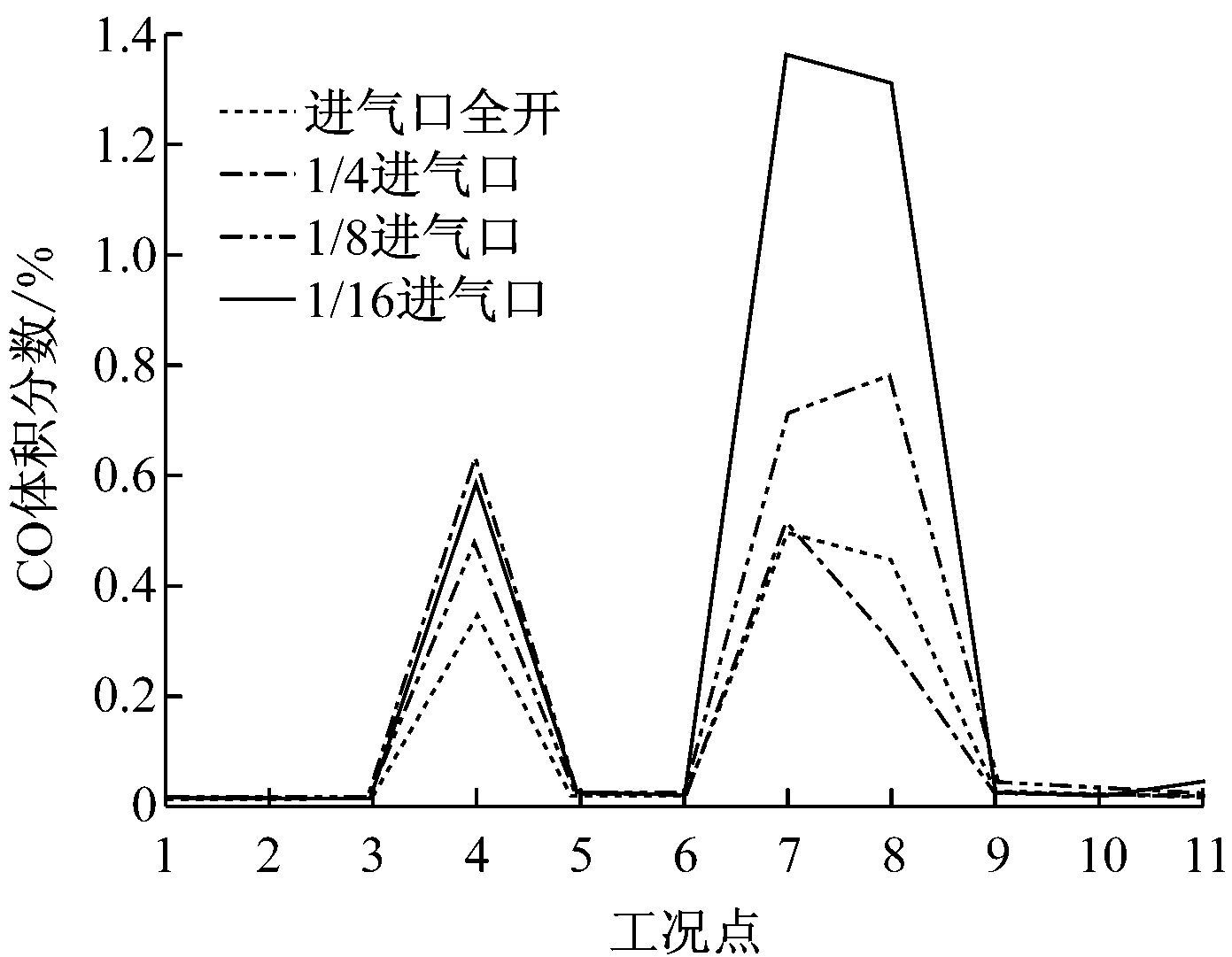

图3 CO体积分数随进气流量变化曲线

3.2.3 HC随进气流量的变化

防爆柴油机排放的HC随进气流量的变化曲线如图4所示。从图4可以看出,进气口的改变对防爆柴油机的HC排放量的影响是十分复杂的。在1/4和1/8进气口的情况下,柴油机的HC排放量是波动的;在有负荷的情况下,虽然个别工况HC体积分数有所增加,但是大部分情况下HC排放量还是有所减少;在1/16进气口的情况下,HC排放量的趋势是总体增加的,HC排放量的波动十分明显,这是由于进气流量减小,混合物浓度过浓,造成燃料不能完全燃烧,导致HC排放量增加[5]

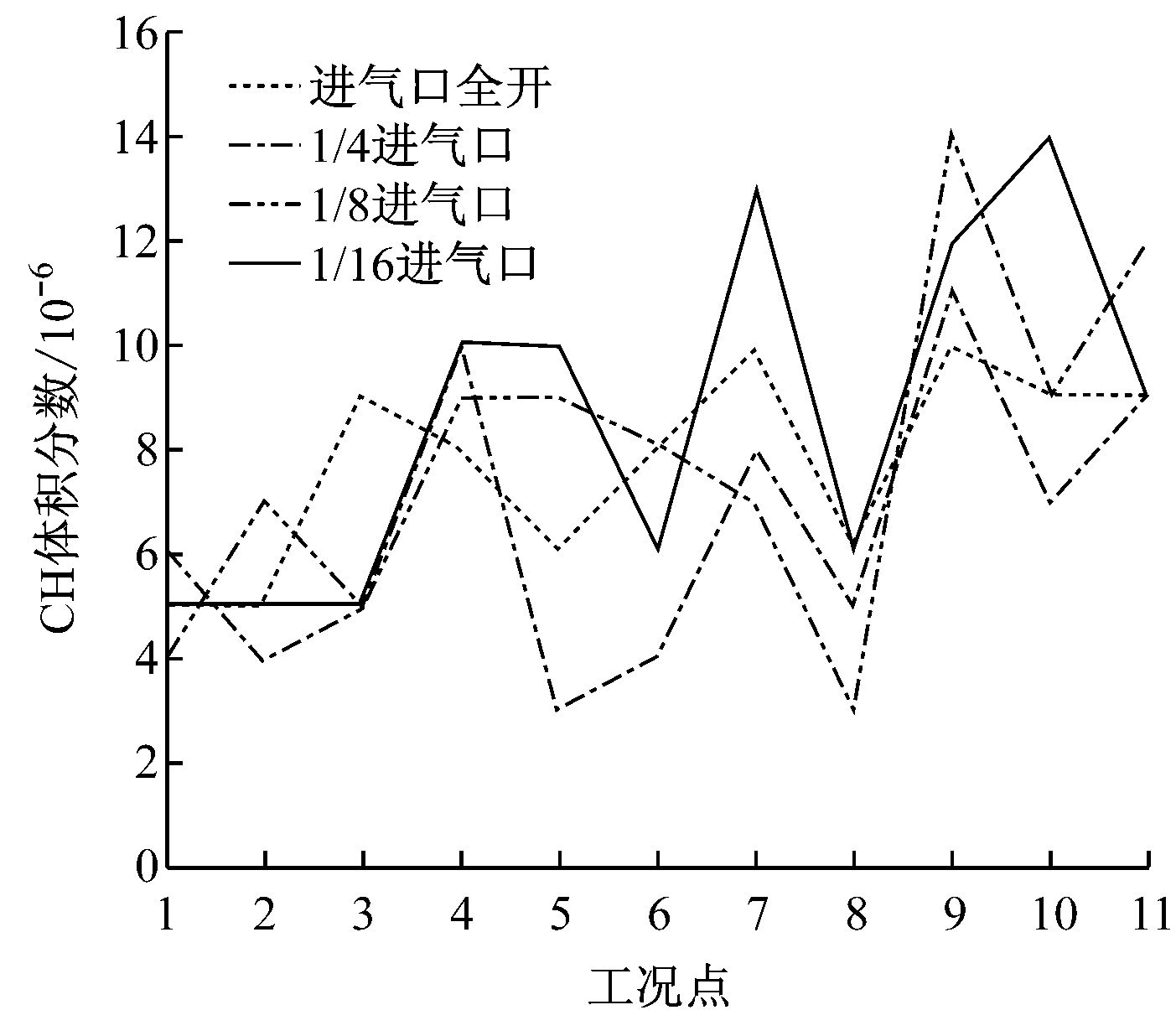

图4 HC体积分数随进气流量变化曲线

3.2.4 烟度随进气流量的变化

防爆柴油机烟度随进气流量的变化曲线如图5所示。从图5可看出,进气口改变对防爆柴油机烟度有一定影响,会在一定程度上增加烟度的排放量,但是影响并不大,产生的烟度百分比变化不明显。

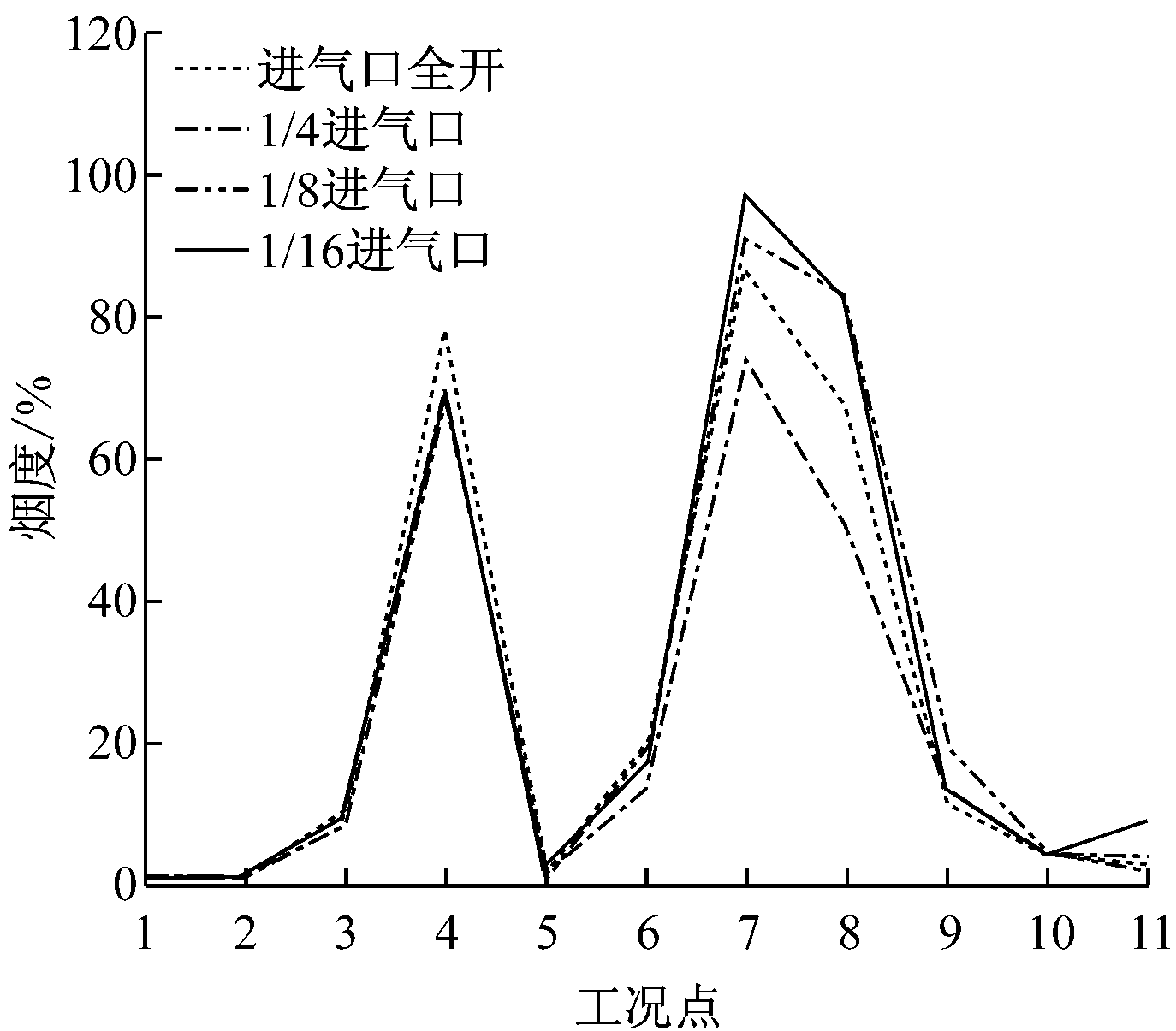

图5 烟度随进气流量变化曲线

4 结语

通过试验讨论了进气流量对防爆柴油机动力及排放性能的影响。由试验数据可知,改变进气口的大小即改变防爆柴油机的进气流量对防爆柴油机动力和排放性能有一定的影响:① 通常柴油机进气流量是过量的,在进气口减小到一定程度之前,进气流量对防爆柴油机动力和排放性能的影响都不明显。② 当进气口减小到一定程度时,进气流量对防爆柴油机有一定的影响,动力性略有降低,除NOx排放量明显降低、HC适量降低外,其余排放物都有一定的增加。将进气口面积减小到原进气口面积的1/8~1/4时,既满足动力性要求,又满足排放要求。③ 当进气口过量减小时,进气流量对防爆柴油机性能有明显的影响,防爆柴油机动力性明显降低,除了NOx排放量降低外,其余气体排放量都大幅度升高,尤其是CO排放量增加十分明显。

在实际生产中,要保持防爆柴油机进气口的畅通,时常清洗,防止进气口堵塞,避免由于进气流量过量减少而使防爆柴油机动力性过分降低,以至于因不能满足生产需求造成停机,引发事故。
